3 Geberit GIS
Exigence au sol
Le système d'installation Geberit GIS est monté
sur le sol brut ou sur le sol fini en fonction de la
situation de la construction. Lors d'un montage
sur sol brut, la chape ne doit pas dépasser au
max. 40 cm.

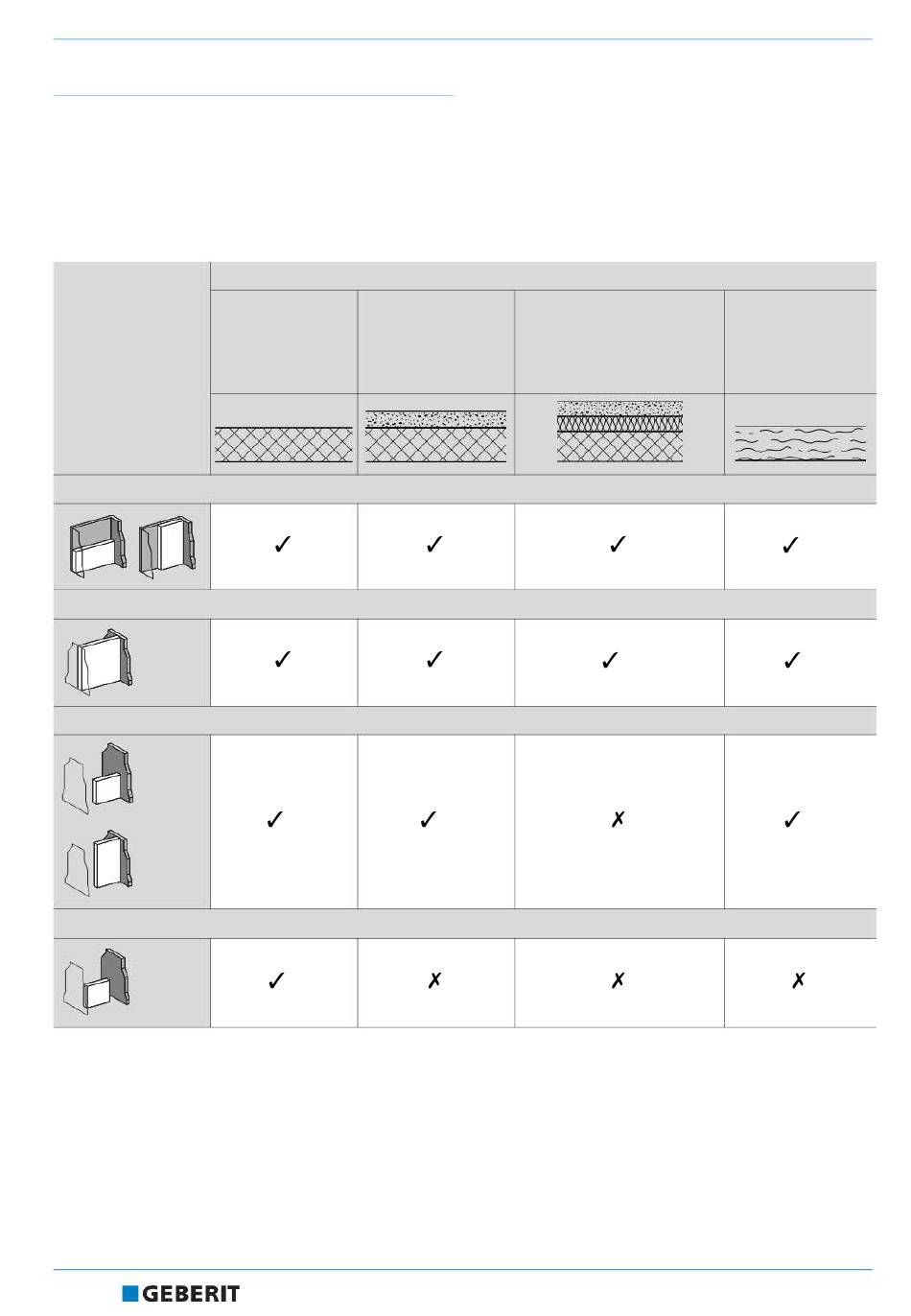

Tableau 35: Exigence au sol pour les systèmes d'installation Geberit GIS
Type de paroi
Paroi en applique Geberit GIS à hauteur partielle et à hauteur du local
Paroi de séparation Geberit GIS
Séparation de local Geberit GIS à hauteur partielle et à hauteur du local
Ilot Geberit GIS
1)
Résistance min. à la pression / Pression surfacique 5 N/mm
2)
Fixation à l'aide de vis à bois de ø 7 mm sans pré-percement
3)
L'épaisseur de la chape devrait comprendre 100 mm au minimum. En cas de manque de stabilité de la
structure du sol, cette situation de construction n'est pas recommandable (sécurité statique des parois du
système insuffisante, danger de fissures dans le sol et danger d'affaissement du sol).
4)
Fixation au sol et au plafond à l'aide d'ancrage pour charges lourdes Geberit (No. Art. 461.037.26.1)
A observer: pose éventuelle d'un chauffage de sol!
