10 Batteries de lavabos Geberit
Montage de la batterie de lavabo Geberit,
type 87/88
Le set de montage brut Geberit
No. Art. 241.631.00.1 doit uniquement
être utilisé pour l'alimentation en courant
des batterie de lavabo Geberit,
type 87/88 et type 185/186.

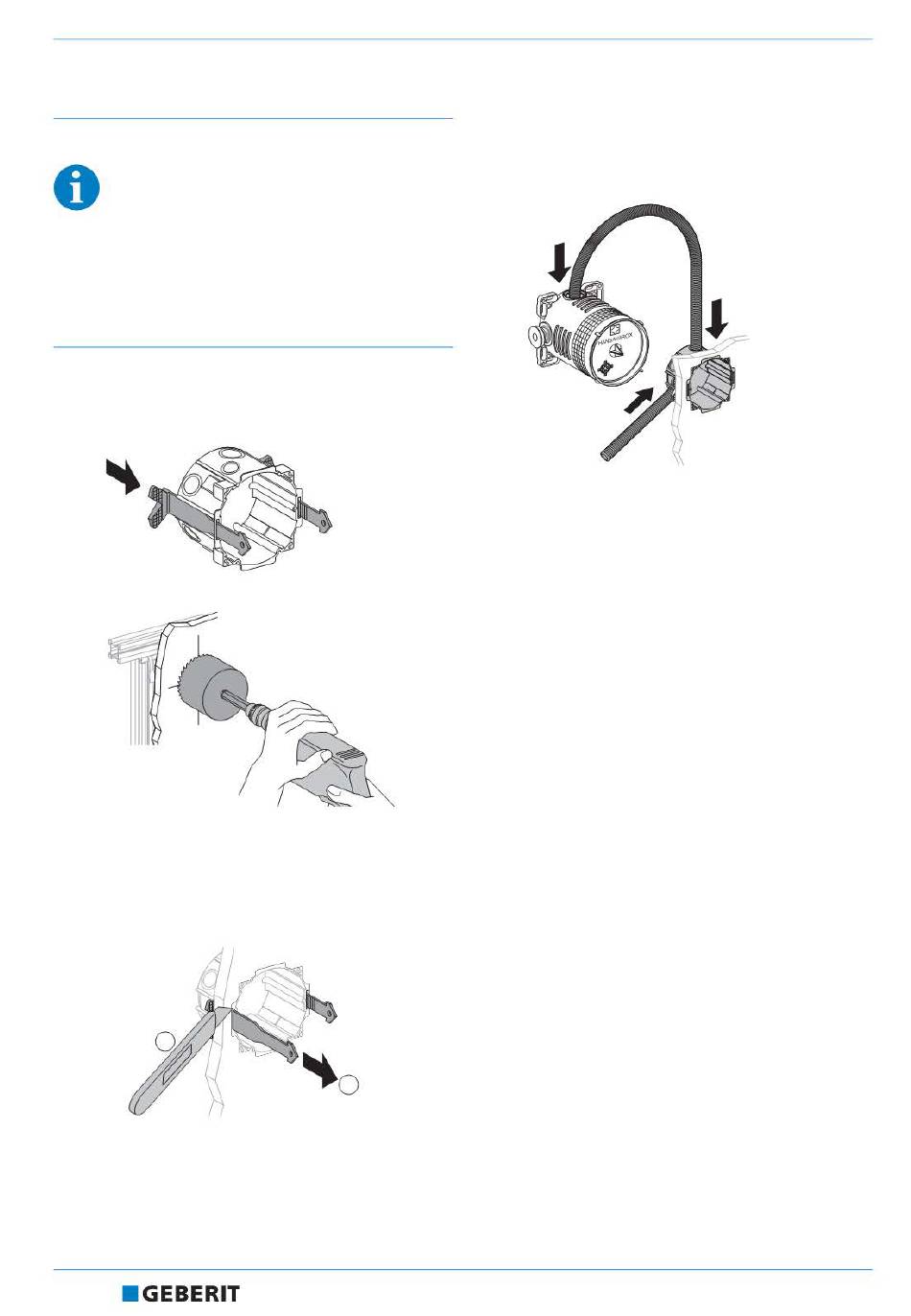

Montage du corps de base à encastrer dans la
construction sèche
1
Introduire les languettes latérales en
matière synthétique dans le boîtier
électrique.
2
Réaliser un percement.
3
Introduire le boîtier électrique dans
l'orifice.
4
Tirer les languettes en matière synthé-
tique vers l'avant, couper les languettes
saillantes.
2
472
ø76 mm
1
5
Introduire l'amenée de courant réalisée
sur le chantier dans le boîtier électrique,
poser le tuyau de raccordement du boîtier
électrique au corps de base de la batterie
murale.
