8.2 Planification
8.2.1 Exigences électrotechniques
La base fondamentale pour les installations
électroniques dans les locaux, dans lesquels
des équipements de bains et de douches sont
aménagés de manière fixe, est la version valable
de la norme DIN VDE 0100-701 du mois de
février 2002, laquelle ayant été modifiée en
2006.
Selon le degré du danger, la norme divise les
locaux équipés de baignoires et de receveurs
de douche en quatre zones (zone 0, 1, 2, 3) et
fixe des exigences différentes du point de vue
du choix et de l'aménagement des installations
électriques fixes.
Les zones se rapportent uniquement au local
équipé de baignoire ou de douche et se
terminent à l'ouverture de passage (porte).
Pour les salles de bains et de douches, il
convient de respecter les zones de protection
selon VDE 0100.
Les zones de protection dans les salles de
bains et de douches
6 0
2 4 0
0

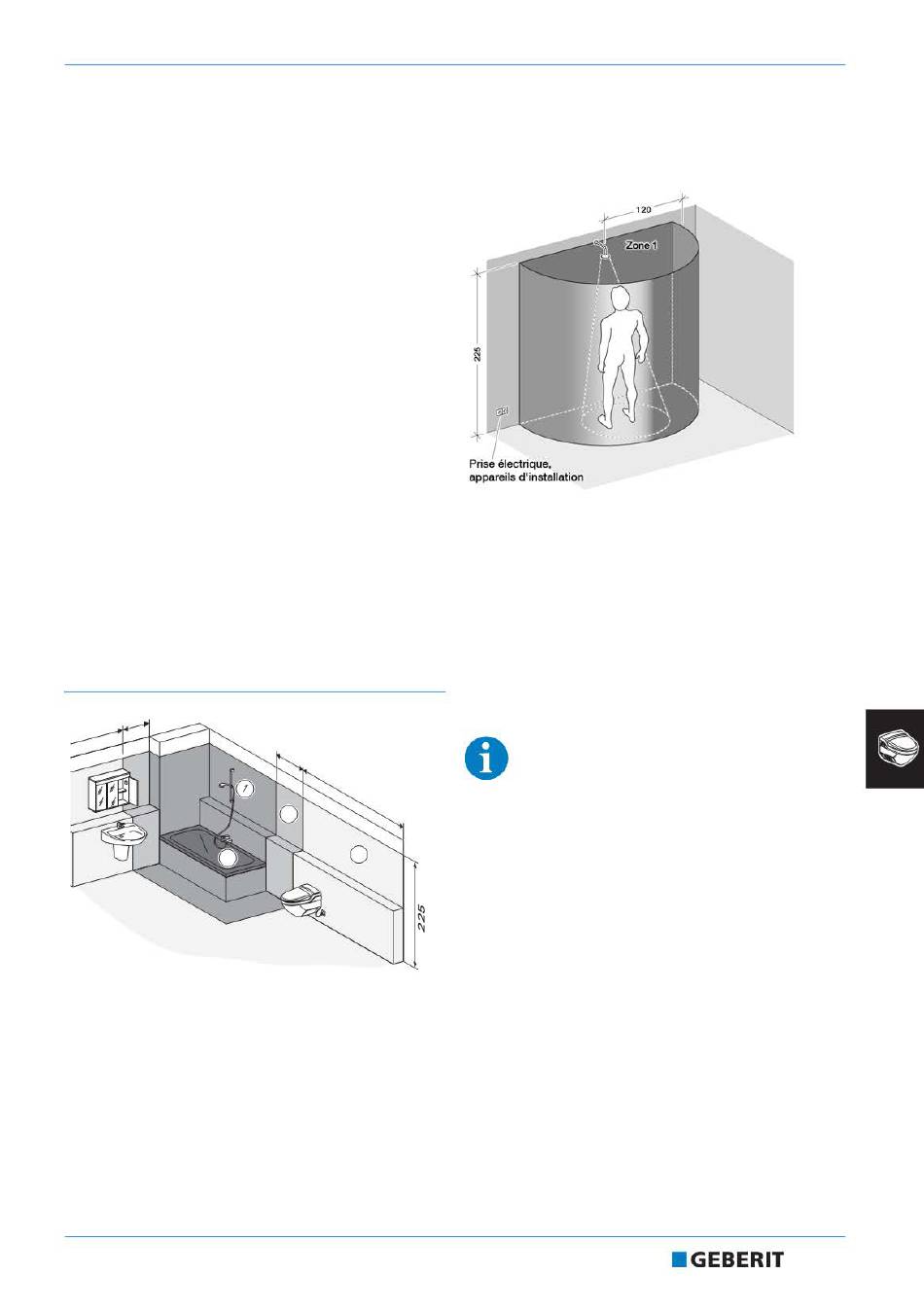

Fig. 252: Zones de protection 0, 1, 2 et 3
Zones de protection 0 - 2
Les interrupteurs et les prises électriques sont
interdits.
Zone de protection 3
Les zones de protection 1 et 3 sont séparées
par la zone de protection 2 (60 cm de largeur et
225 cm de hauteur sur sol fini).
D62287 © 08.2013
6 0
1
2 4 0
2
3
Pour les douches sans receveur la zone 2 n'est
pas déterminée. Ici, la limite valable est la
distance de 120 cm entre le centre du point de
sortie d'eau à la paroi ou à la dalle.
Fig. 253: Zone de la douche sans receveur
Dans la zone de protection 3, les prises de
courant sont admises, pour autant que des
systèmes conducteurs de protection appro-
priés soient utilisés, p. ex. lorsque la prise de
courant est assurée par un disjoncteur à
courant de défaut (disjoncteur de sécurité FI)
DIN 57 664 / VDE 0664, correspondant au type
de protection d'au moins IP X4.
Les travaux dans le domaine de la tension
230 Volt et des installations de courants
forts sont à exécuter exclusivement par
du personnel en possession d'une forma-
tion appropriée! Il convient de respecter
les prescriptions en vigueur.
Conseils destinés à l'installateur sanitaire
Pour un travail à effectuer sur les installations
électriques, il convient d'observer les règles de
sécurité suivantes:
1. Mettre hors circuit
2. Assurer contre le réenclenchement du
courant
3. Tester la déconnexion de la tension
4. Mise à terre et mise en court-circuit
(uniquement en cas de danger de trans-
mission de tension ou de réalimentation)
5. Recouvrir les composants dénudés étant
sous tension
