2 Geberit Duofix
2.3 Montage
2.3.1 Règles de montage
Des instructions de montage détaillées sont
jointes à tous les éléments d'installation
Geberit Duofix ainsi qu'aux composants. Vous
les trouverez également sous
www.geberit.ch.
Règles de montage du système Geberit Duofix
Tableau 23: Vue d'ensemble des règles du système Geberit Duofix
Montage du système Duofix pour paroi en
applique à hauteur partielle
Distance max. Applications
20 cm Points de fixation du rail avec
de la bande de séparation,
fixation à la paroi de
construction légère ou au sol
en bois
50 cm Points de fixation du rail avec
de la bande de séparation à
la maçonnerie, dalle massive
54 cm Entre l'élément de fermeture
No. Art. 111.830.00.1 /
111.834.00.1 et l'élément
55 cm Entre deux éléments
d'installation
8 cm Cornière d'angle intérieure
en-dessous de Raccordement de la paroi en
l'arête supér- applique à hauteur partielle à
ieure de la paroi de séparation
l'élément de
fermeture
H=144
1)
0
0-40

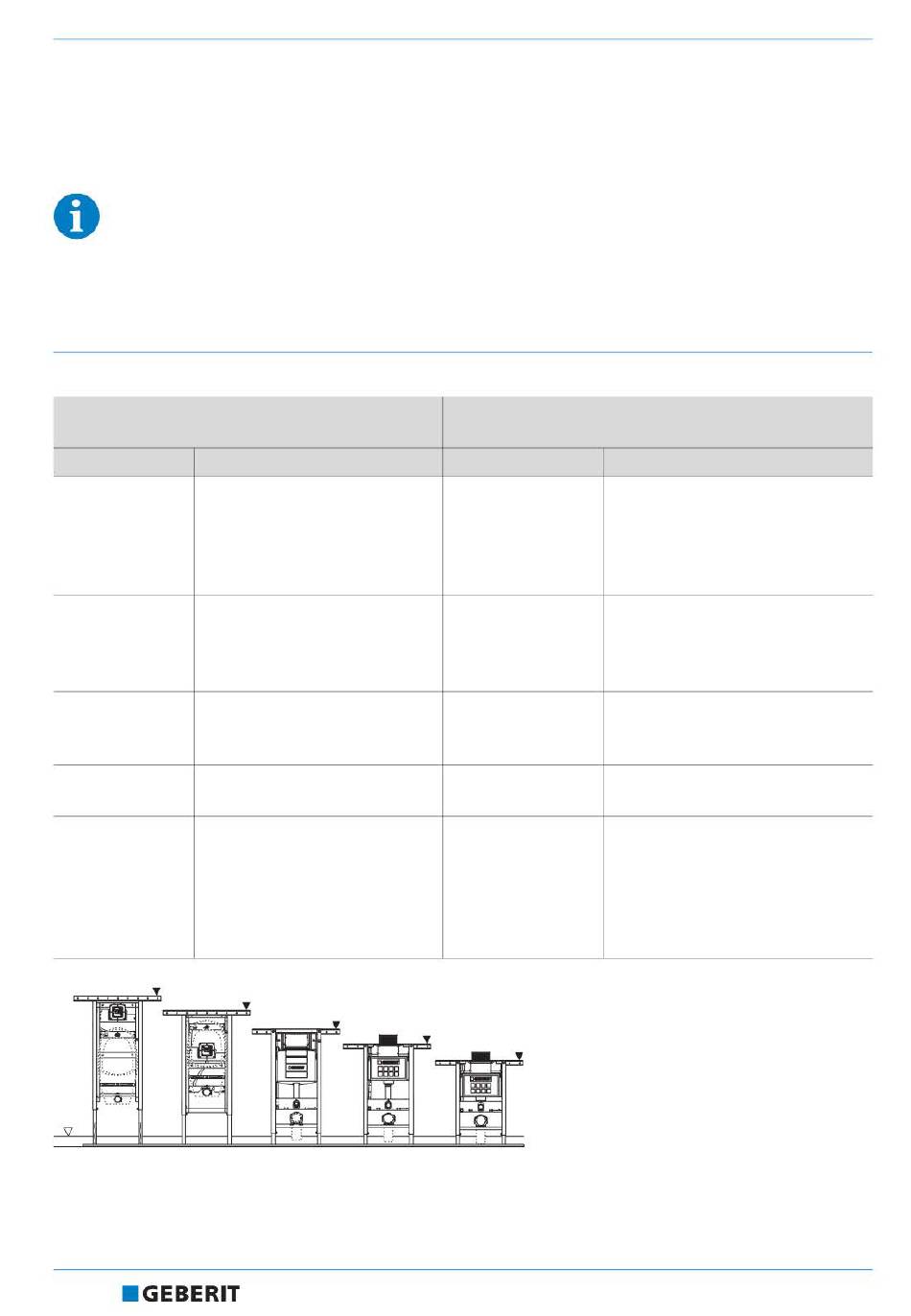

Fig. 64: Elément du système Geberit Duofix pour paroi en applique à hauteur partielle
1)
Pour les chapes entre 20 - 40 cm, il convient d'utiliser les pieds supports prolongés No. Art. 111.848.00.1.
0
72
H=130
H=112
Montage du système Duofix pour paroi en
applique et paroi de séparation à hauteur du local
Distance max.
20 cm
50 cm
55 cm
55 cm
160 cm sur sol fini
premier angle
280 cm sur sol fini
deuxième angle
H=98
H=82
Applications
Points de fixation du rail avec
de la bande de séparation,
fixation à la paroi de
construction légère, sol ou au
plafond en bois
Points de fixation du rail avec
de la bande de séparation à la
maçonnerie, au sol ou au
plafond massif massive
Entre deux montants
Entre deux éléments
d'installation
Cornière d'angle intérieure
Lors du raccordement à 90°
des parois du système Geberit
Duofix
