Dimensions du Geberit Monolith pour lavabo
0−23
≥ 30 73

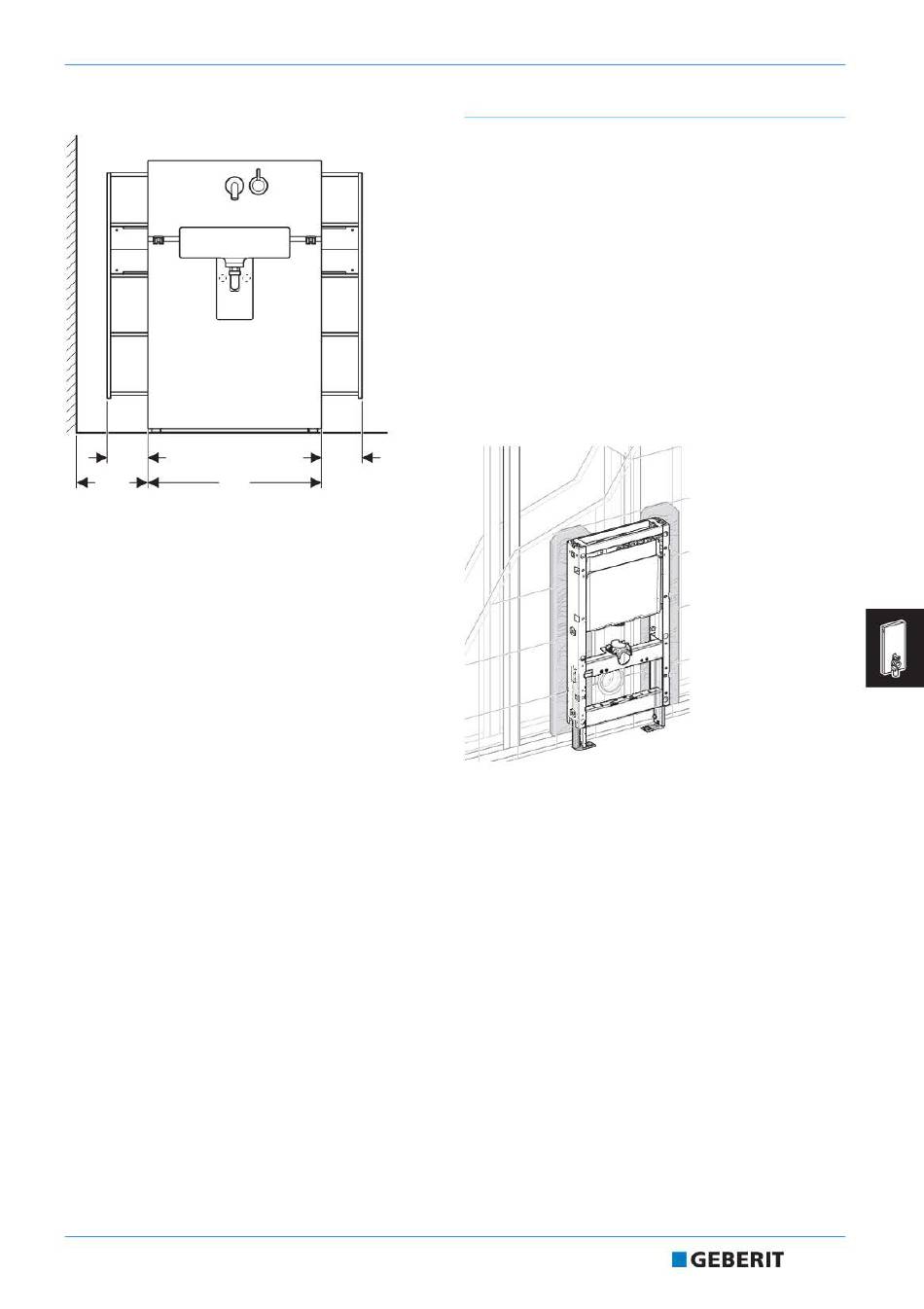

Fig. 230: Dimensions du Geberit Monolith pour lavabo
Pour le positionnement du Geberit Monolith
pour lavabo dans la salle de bains ou les toilet-
tes séparées, les cotes doivent être respectées
en tenant compte des tiroirs sur le côté (selon le
modèle). Les tiroirs peuvent être tirés sur
0 - 23 cm. Pour le montage et la maintenance
des tiroirs, il est nécessaire de respecter une
distance d'au moins 30 cm par rapport aux murs
ou à d'autres objets fixes dans la pièce.
Lorsque le modèle choisi ne comporte pas de
tiroirs sur le côté, la distance à respecter par
rapport au mur ou à d'autres objets fixes pour le
montage est de 10 cm.
7.2.2 Statique
Les modules sanitaires Geberit Monolith peu-
vent uniquement être fixés à une maçonnerie
suffisamment portante et stable.
• Le Geberit Monolith pour WC suspendu et
Geberit AquaClean est soumis à un essai de
charge s'appuyant sur les prescriptions de
la norme EN 997 «Cuvettes de WC et instal-
lations de WC avec siphon intégré» dans sa
version de mars 2008, paragraphe 5.8.4, Essai
de charge avec 4000 N (400 kg).
• Le Geberit Monolith pour lavabo est testé
avec 1500 N (150 kg).
D62361 © 08.2013
0−23
2
Exigences à la paroi arrière
Les modules sanitaires Geberit Monolith
peuvent uniquement être fixés à une
maçonnerie suffisamment portante et stable.
La paroi arrière en briques ou en béton doit être
en mesure de satisfaire aux charges exercées.
Celles-ci sont à assurer par un montage des
appareils sanitaires directement sur la paroi
arrière.
Pour les séparations de local non-portantes en
parois à montants métalliques ou en bois, en
béton poreux ou p. ex en plâtre, il convient en
plus d'utiliser le set de pieds supports Geberit
Monolith, No. Art. 131.104.00.1.
Fig. 231: Module sanitaire Geberit Monolith devant
une paroi à montants métalliques avec pieds
supports Geberit Monolith
Les pieds supports doivent être vissés au sol de
façon indémontable.
Lorsque les modules sanitaires Geberit
Monolith sont fixés directement sur une paroi
arrière de construction légère, il est nécessaire
de prévoir des renforts supplémentaires
derrière le revêtement de chaque côté au
niveau des points de fixation, p. ex. des plaques
de montage en bois d'au min. 115 x 10 x 3 cm ou
équivalent.
