1 Systèmes d'installation Geberit en général
1
max. 18 m 3 /h

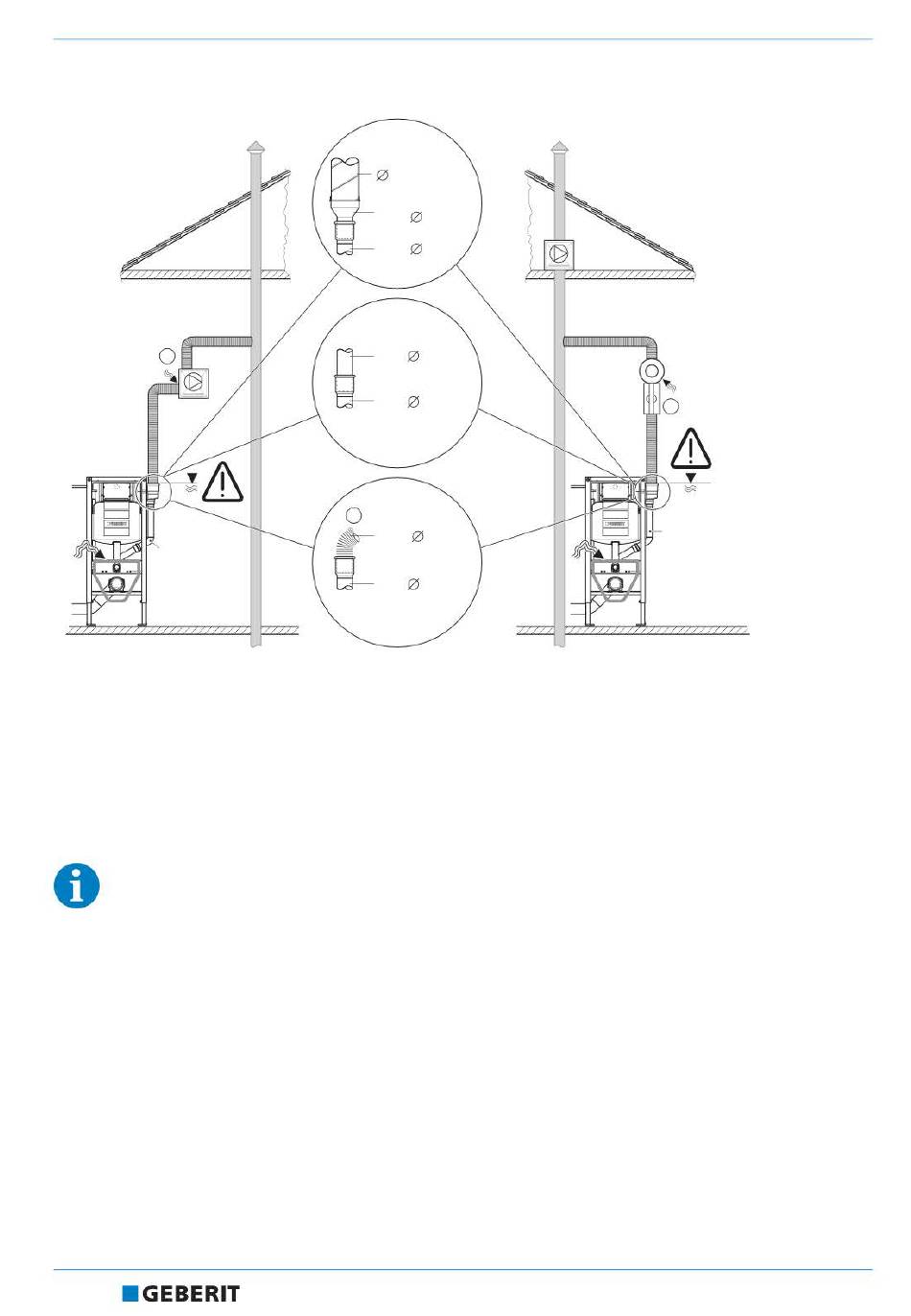

Fig. 8: Schéma d'éléments d'installation pour WC avec absorption des odeurs
1 Ventilateur pour l'évacuation de l'air avec boîtier à encastrer et branchement disponible auprès de votre
grossiste.
2 Boîtier à encastrer pour l'évacuation d'air pour soupape à disque ou filtre d'évacuation d'air avec branchement
3 Tube d'évacuation d'air flexible en PE avec joints toriques appropriés pour l'étanchéité sur le manchon à
emboîter de ø 50
0
Lors du raccordement de l'absorption
des odeurs au système de ventilation
contrôlée: il convient de diriger le bord
inférieur de la conduite d'évacuation de
l'air premièrement au-dessus de la
hauteur de garde d'eau de la chasse d'eau
Geberit à encastrer, avant de poser la
conduite à la verticale vers le bas.
10
80
PE 90-50
PE 50
PE 50
PE 50
3
Flex 50
PE 50
2
max. 18 m 3 /h
