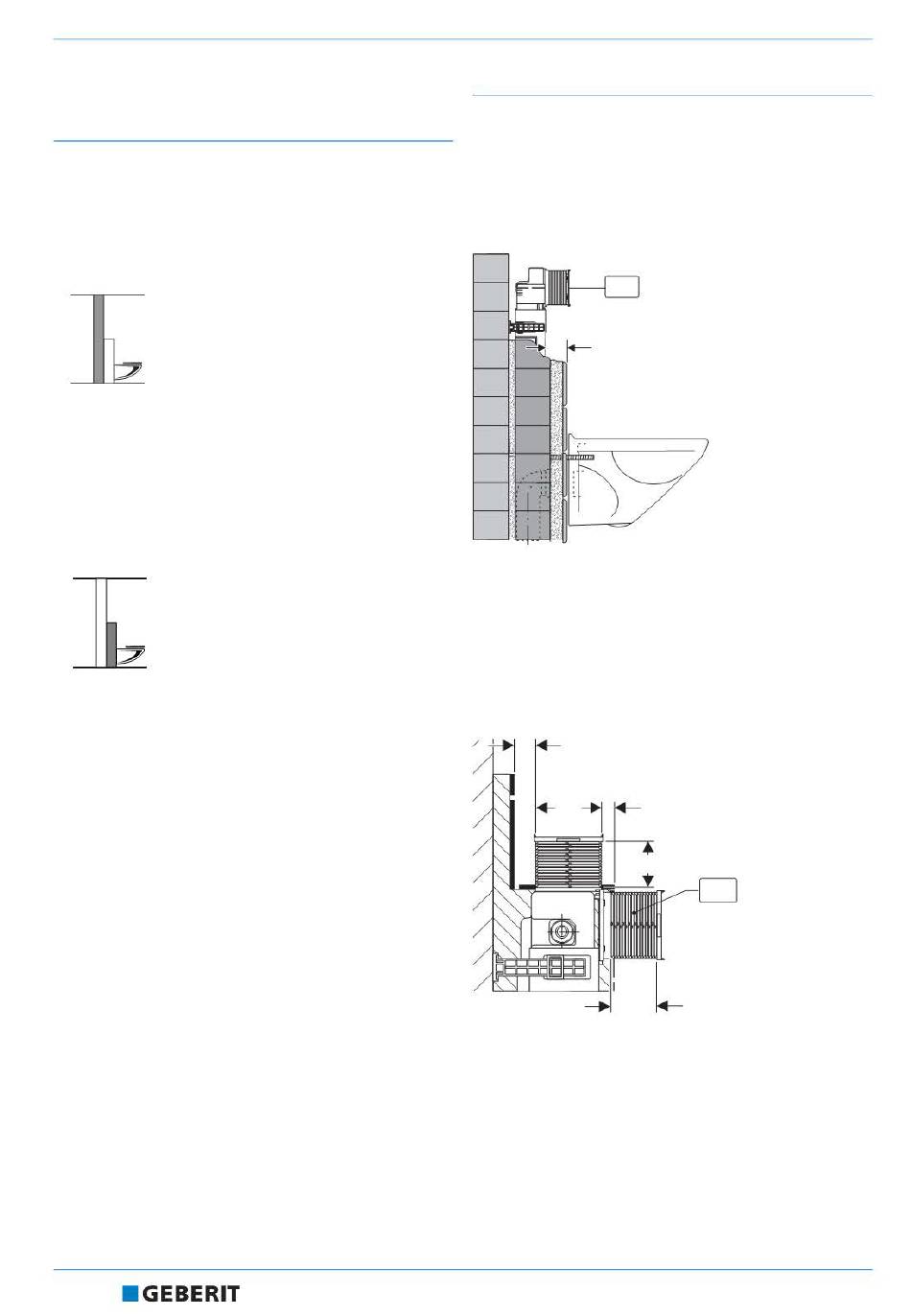

4 Geberit Sanbloc et Geberit Combifix
4.2.2 Planification
Exigences pour la planification
La condition nécessaire au montage des
éléments d'installation Geberit Combifix est une
maçonnerie suffisamment porteuse et stable.
Installation en applique
Exigence à la paroi arrière
Construction massive (mur en brique ou en
béton)
La paroi de construction massive doit être en
mesure de supporter les charges exercées.
Celles-ci sont à assurer par un montage des
appareils directement sur cette paroi arrière.
Exigence à la paroi en applique
Construction massive (mur en briques)
Les éléments d'installation n'exercent aucune
fonction statique portante. C'est la raison pour
laquelle, la paroi en applique est à réaliser dans
la construction portante et, en cas de hauteur
partielle, à ancrer avec la paroi arrière.
168
Indications pour la planification
Indications inhérentes aux épaisseurs
minimales et maximales du revêtement
Elément Geberit Combifix pour WC suspendu
Sigma, avec déclenchement depuis devant
22 x 13
Cote de la protection
de chantier
≥1 (* ≥ 2) - ≤ 9
Fig. 170: Epaisseur du revêtement pour les plaques
de déclenchement Geberit Sigma, Sigma80*,
Bolero ou Tango
Elément Geberit Combifix pour WC suspendu
Kappa avec déclenchement depuis dessus /
devant
≥ 3
≥ 2
12
≥ 9
≥ 9
Fig. 171: Epaisseur du revêtement pour les plaques de
déclenchement Geberit Kappa20, Kappa21
ou Kappa50
5
5
18. 5 x 12.0
Cote de la
protection
de chantier
