C. Branchement électrique / Installation
Remarque : Tous les branchements électriques doivent être
effectués par un électricien qualifié.
AVERTISSEMENT! Risque d'incendie, de décharge électrique
et de blessures! Les connexions électriques et la mise à la
terre de cet appareil doivent être en conformité avec les codes
locaux ou, en leur absence, avec la norme National Electric
Code (Code national de l'électricité) ANSI/NFPA 70 - dernière
édition ou le Code canadien de l'électricité, CSA C22.1.
AVERTISSEMENT! Risque de décharge électrique! Lors des
interventionssurl'appareil,marqueztouslesfilsavantdeles
déconnecter. Un mauvais câblage peut entraîner un mauvais
fonctionnement de l'appareil et des situations dangereuses.
Vérifiezlebonfonctionnementdel'appareilaprèstouteintervention.
Cet appareil est équipé d'un câble d'alimentation de 120 VAC.
Il peut également être configuré pour une installation câblée à
l'aide du bornier de câblage fourni.
Un circuit de 15 A, 120 VAC/60 Hz est requis. Des appareils
supplémentaires branchés sur le même circuit que cet
appareil peuvent dépasser le courant nominal de ce circuit.
Un circuit spécialisé n'est pas nécessaire, mais il est fortement
recommandé d'éviter les déclenchements de disjoncteur ou les
pannes de fusible.
Remarque : Un interrupteur mural peut éventuellement être
utilisé sur le circuit pour faire fonctionner l'appareil.
Installation avec le cordon d'alimentation
Cet appareil est livré avec un cordon d'alimentation. Le
cordon d'alimentation est doté d'une fiche NEMA-5-15P à trois
broches. Le cordon d'alimentation ne doit être utilisé qu'avec
une prise mise à la terre.

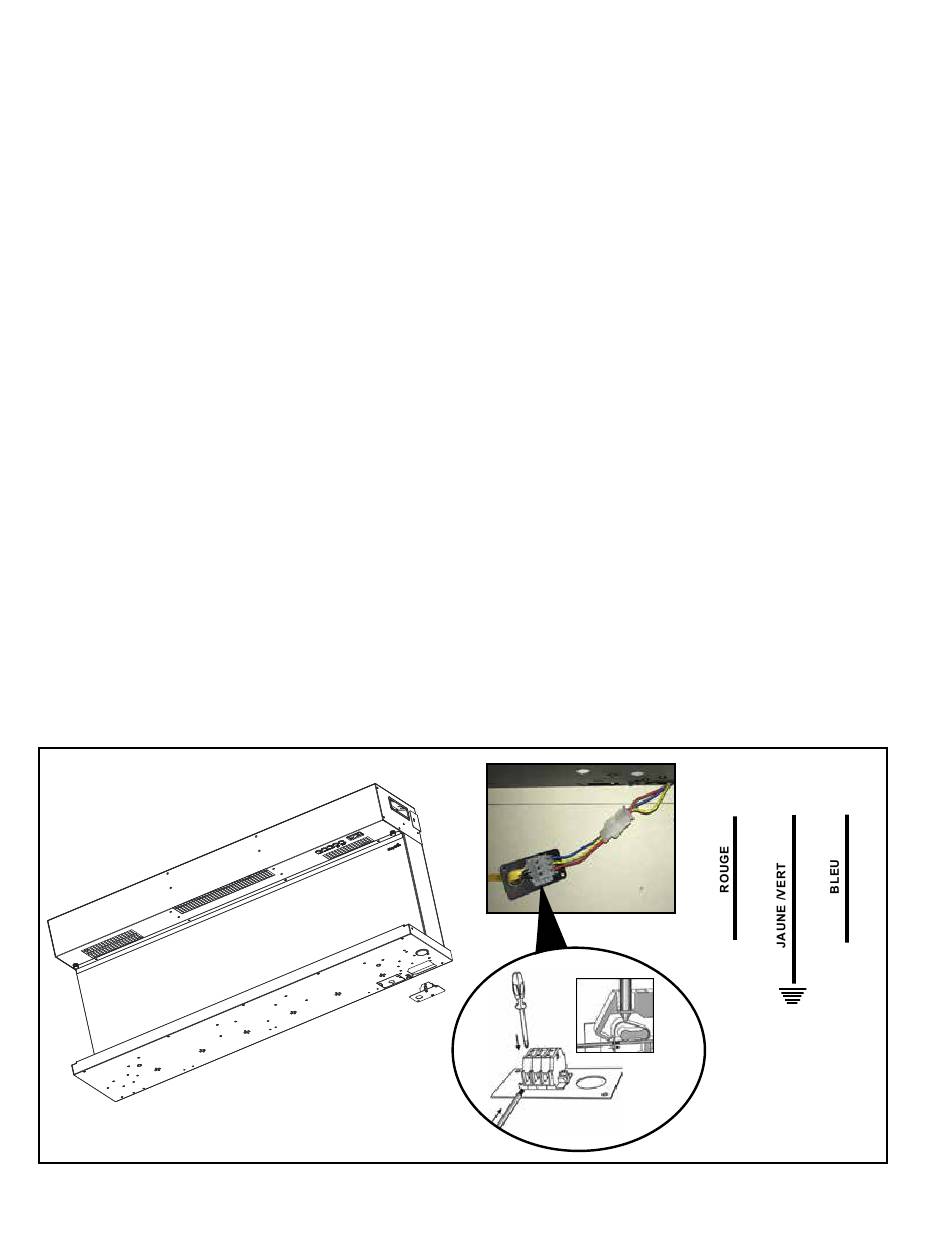

Figure 4.10 Installation des câbles rigides
14
Installation des câbles :
Cet appareil est livré avec un cordon d'alimentation, mais il
peut être configuré pour une installation câblée à l'aide du
bornier de câblage fourni.
Remarque : L'appareil doit être connecté et mis à la terre
1. Retirez le cordon d'alimentation du bornier situé sur la partie
2. Débranchez le bornier du cordon d'alimentation des trois fils
3. Branchez le connecteur du fil à trois conducteurs sur le
4. Installez une bague de serre-câble sur la plaque protectrice.
5. Raccordez le fil de type NM-B au bornier, assurez-vous
6. À l'aide des vis retirées à l'étape 1, fixez la plaque de protection
AVERTISSEMENT!
électrique et de blessures! Assurez-vous que le cordon
d'alimentation n'est pas installé de telle sorte qu'il ne soit pas
pincé ou appuyé contre un bord tranchant, et assurez-vous qu'il
est rangé ou sécurisé pour éviter de trébucher ou les accrocs.
SimpliFire • SF-FORMAT36 • 2042-950EFR • 11/23
conformément aux codes électriques locaux des
bâtiments.
inférieure de l'appareil. Conservez les vis.
à l'intérieur de l'appareil. Les fils sont libérés en déconnectant
le connecteur à trois fils conducteurs. Jeter le cordon
d'alimentation.
connecteur du bornier de câblage fourni avec l'appareil.
Voir la figure 4.10.
que les connexions sont sécurisées et serrez le serre-
câble. Utilisez un tournevis à tête fendue de 2 mm (3/32)
ou équivalent pour enfoncer les bornes à ressort des
conducteurs. Voir la figure 4.10.
du bornier câblé à la place de la plaque de protection du
cordon d'alimentation, sur la partie inférieure de l'appareil.
Risque
d'incendie,
de
décharge
Schéma du câblage
L
N
