Crochets de montage pointés vers le haut

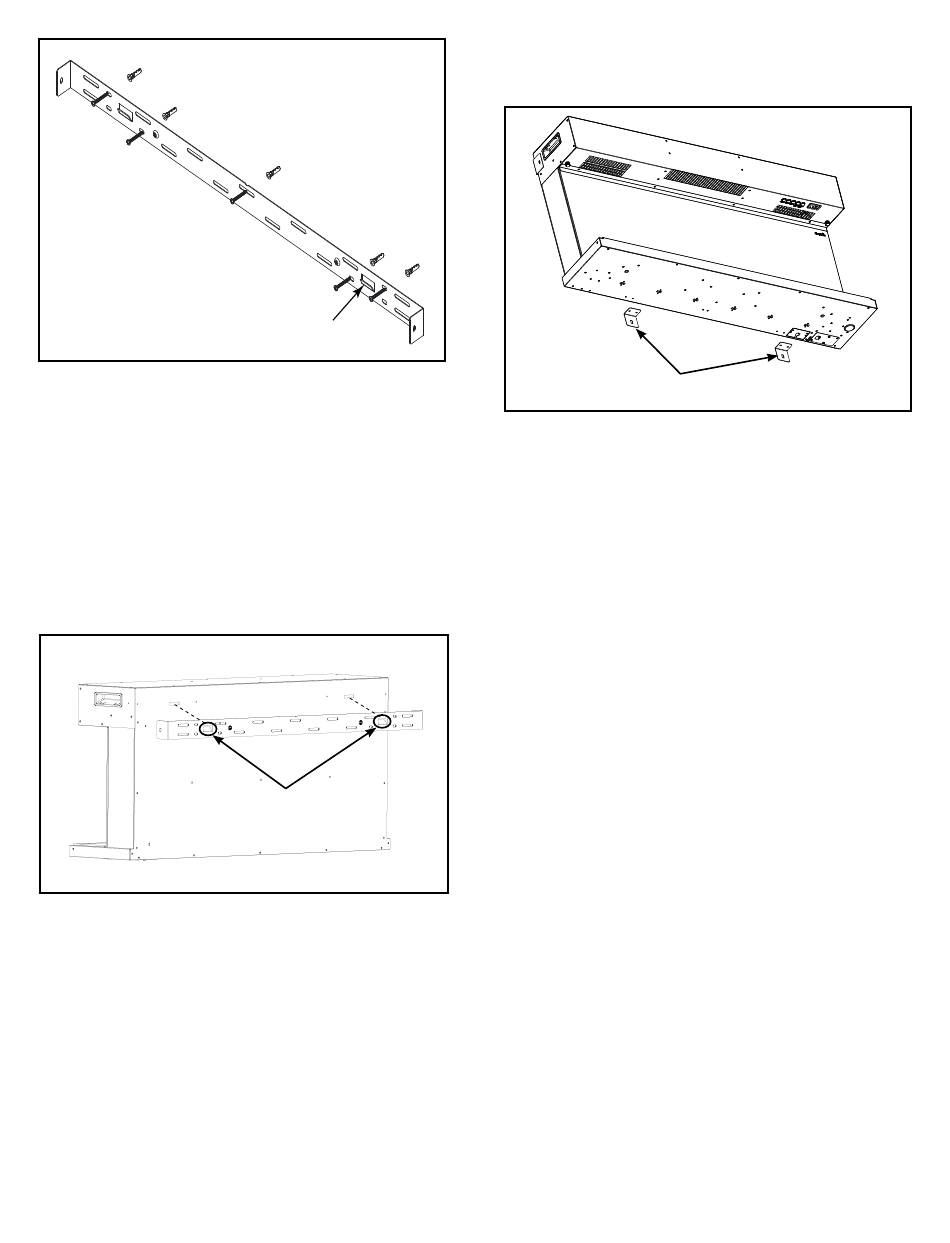

Figure 4.7 Fixation des supports
Installation de l'appareil
1.
Accrochez l'appareil sur le support de fixation.
2.
Alignez les fentes à l'arrière de l'appareil avec les languettes
situées sur le support.
3.
Accrochez l'appareil et tirez dessus vers le bas pour vous
assurer que les languettes sont bien fixées. Voir la figure 4.8.
SUPPORT DE FIXATION
Figure 4.8 Fixer l'appareil au support
LANGUETTES DU
SimpliFire • SF-FORMAT36 • 2042-950EFR • 11/23
4.
Installez deux (2) supports en forme de L fournis au bas de
l'appareil à l'aide de quatre (4) vis ST4x8 fournies. Voir la
figure 4.9.
SUPPORTS MURAUX EN FORME DE L
Figure 4.9 Emplacement des supports en forme de L
Une fois les supports en L installés, marquez l'emplacement
des trous de fixation. Suivez les étapes pour installer la fixation
appropriée afin de fixer le support en L au mur.
•
S'il existe un élément de charpente en bois ou en métal, la
vis ST6X50 peut être installée directement dans l'élément
de charpente.
•
Si un trou de fixation n'est pas aligné avec un élément de
la charpente, il faut utiliser un boulon d'ancrage par pour
panneau mural
- Retirez l'appareil du support de fixation mural.
- Suivez les étapes d'installation du boulon à ailettes décrites
pour le support de fixation mural.
•
Cas d'une installation sur un mur en maçonnerie.
- Retirez l'appareil du support de fixation mural.
- Suivez la méthode de vissage et d'ancrage ST6x50 pour
les murs en maçonnerie, telle que décrite pour le support
de fixation mural.
- Réassemblez l'appareil sur le support de fixation mural.
1.
Accrochez l'appareil sur le support de fixation.
2.
Alignez les fentes à l'arrière de l'appareil avec les languettes
situées sur le support.
3.
Accrochez l'appareil et tirez dessus vers le bas pour
vous assurer que les crochets sont bien engagés. Voir la
figure 4.8.
4.
Fixez le support sur les côtés de l'appareil à l'aide des
deux (2) vis ST4x6 conservées lors du retrait du support de
l'appareil.
5.
Fixez les supports en L inférieurs au mur à l'aide de fixations
et d'ancrages adaptés à la construction du mur (ancrage de
maçonnerie ou boulon à ailettes).
13
