A. Préparation de l'appareil
Après avoir déterminé l'emplacement et les dimensions,
l'appareil doit être préparé pour l'installation.
Retirer appareil de son emballage.
B. Instructions pour l'installation du support
mural
Retirez le support mural de l'arrière de l'appareil en enlevant
les deux vis de chaque côté de l'appareil et les deux vis à
l'arrière de l'appareil. Conservez ces vis pour la réinstallation.
Voir la figure 4.2.
RETIREZ ET CONSERVEZ
(LES DEUX VIS)

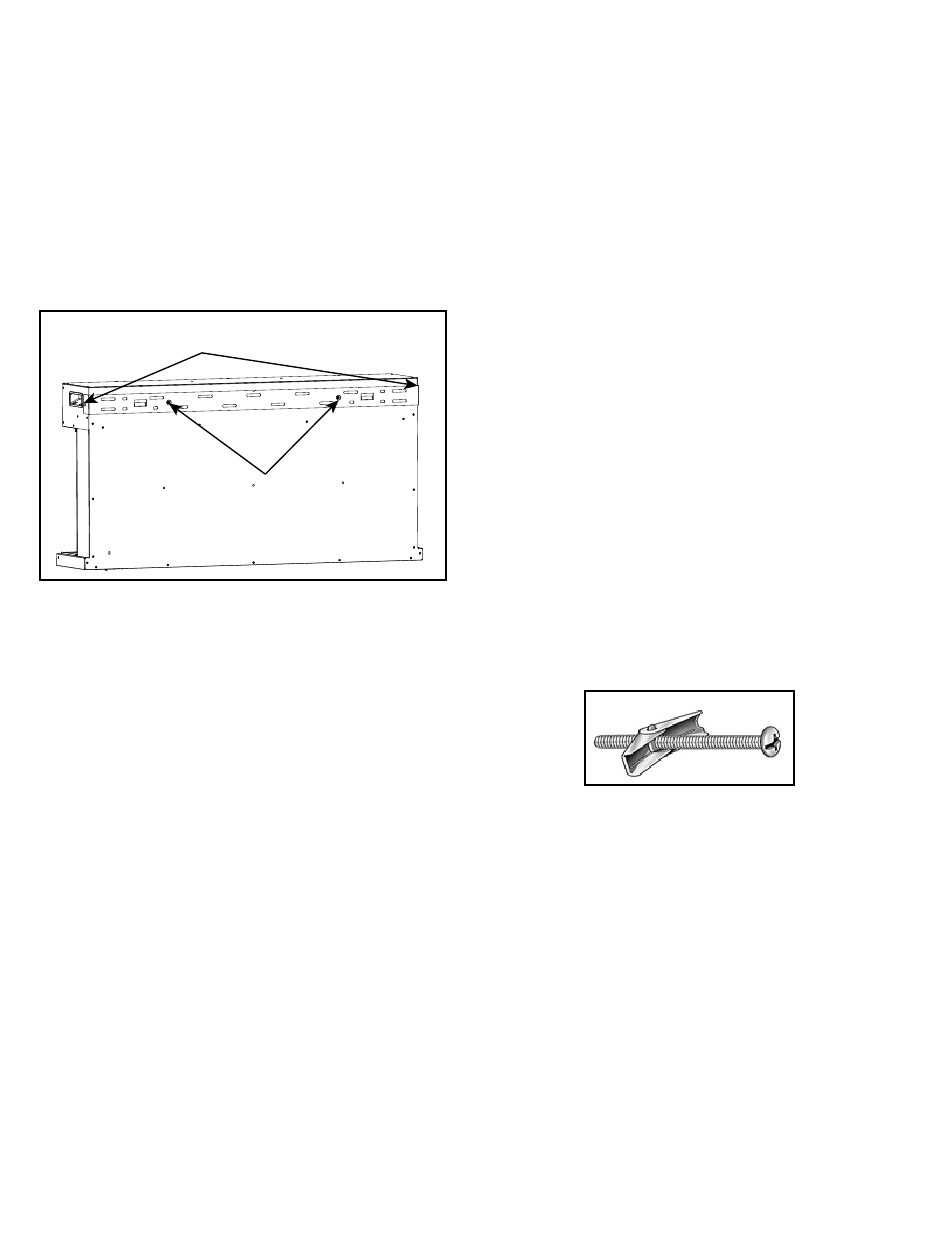

Figure 4.2 Retrait du support de fixation mural de l'appareil
RETIREZ ET JETEZ
(LES DEUX VIS)
SimpliFire • SF-FORMAT36 • 2042-950EFR • 11/23
Fixation murale directe avec support de fixation murale
Le support de fixation mural peut être installé sur des murs de
maçonnerie, tels que ceux construits en brique ou en béton,
ou sur des murs à ossature en bois ou en acier recouverts
de panneaux de plâtre, de cloisons sèches, de bois, etc. La
méthode utilisée pour monter le support de fixation est différente
entre les murs en maçonnerie et les murs à ossature. Reportez-
vous aux sections suivantes pour plus de détails sur la méthode
applicable à cette installation.
Mur à ossature
•
Localisez le support de fixation sur le mur (orientez
le support et les crochets vers le haut) au niveau de
l'emplacement où vous souhaitez installer l'appareil.
Reportez-vous à la figure 4.1 pour déterminer
l'emplacement du support de fixation mural par rapport
à la prise électrique. Mettez le support à niveau, puis
marquez son emplacement sur le mur en faisant un
repère pour chacun des trous de fixation du support.
•
Pour chacun des emplacements de points de fixation
marqués, déterminez quels points sont alignés avec
un élément de la charpente. Au moins deux (2)
emplacements doivent être fixés à un élément de la
charpente.
•
Aux endroits où il y a un élément de charpente en bois
ou en métal, la vis ST6X50 peut être installée directement
dans cet élément structurel.
•
Pour chaque trou de fixation qui ne s'aligne pas avec un
élément de charpente, un boulon d'ancrage à ailettes pour
panneau mural doit être utilisé. Voir la figure 4.3.
Figure 4.3 Boulon d'ancrage à ailettes de 4,8 mm (3/16 po)
