Les boulons d'ancrage à ailettes sont fournis pour supporter
les points d'ancrage requis en fonction de l'appareil.
L'utilisation de boulons d'ancrage à ailettes requiert une
épaisseur de cloison sèche d'au moins 12,7 mm (1/2 po)
et des trous percés d'un diamètre de 12,7 mm (1/2 po).
•
Insérez le boulon à travers le côté avant du support
de fixation et vissez l'ailette dessus depuis l'arrière du
support. Voir la figure 4.4.
•
Repliez les ailettes contre le boulon et poussez-les dans
un trou foré jusqu'à ce qu'elles s'ouvrent de l'autre côté.
Voir la figure 4.5.
•
Tirez sur le boulon et serrez. Voir la figure 4.5.
Remarque : Ce produit ne peut pas être installé sur un
mur gainé avec une cloison sèche de moins de 12,7 mm
(1/2 po) d'épaisseur, à moins que tous les quatre (4)
points d'ancrage requis dans le support de fixation ne
soient alignés avec les éléments de charpente.
AVIS : Il faut au moins quatre (4) vis et/ou boulons d'ancrage
pour la fixation murale.
AVERTISSEMENT! Risque de dommages ou de blessures!
La résistance à l'arrachement et au cisaillement admissible
est égale ou inférieure à 25 % des valeurs maximales, comme
demandé par les autorités de construction.

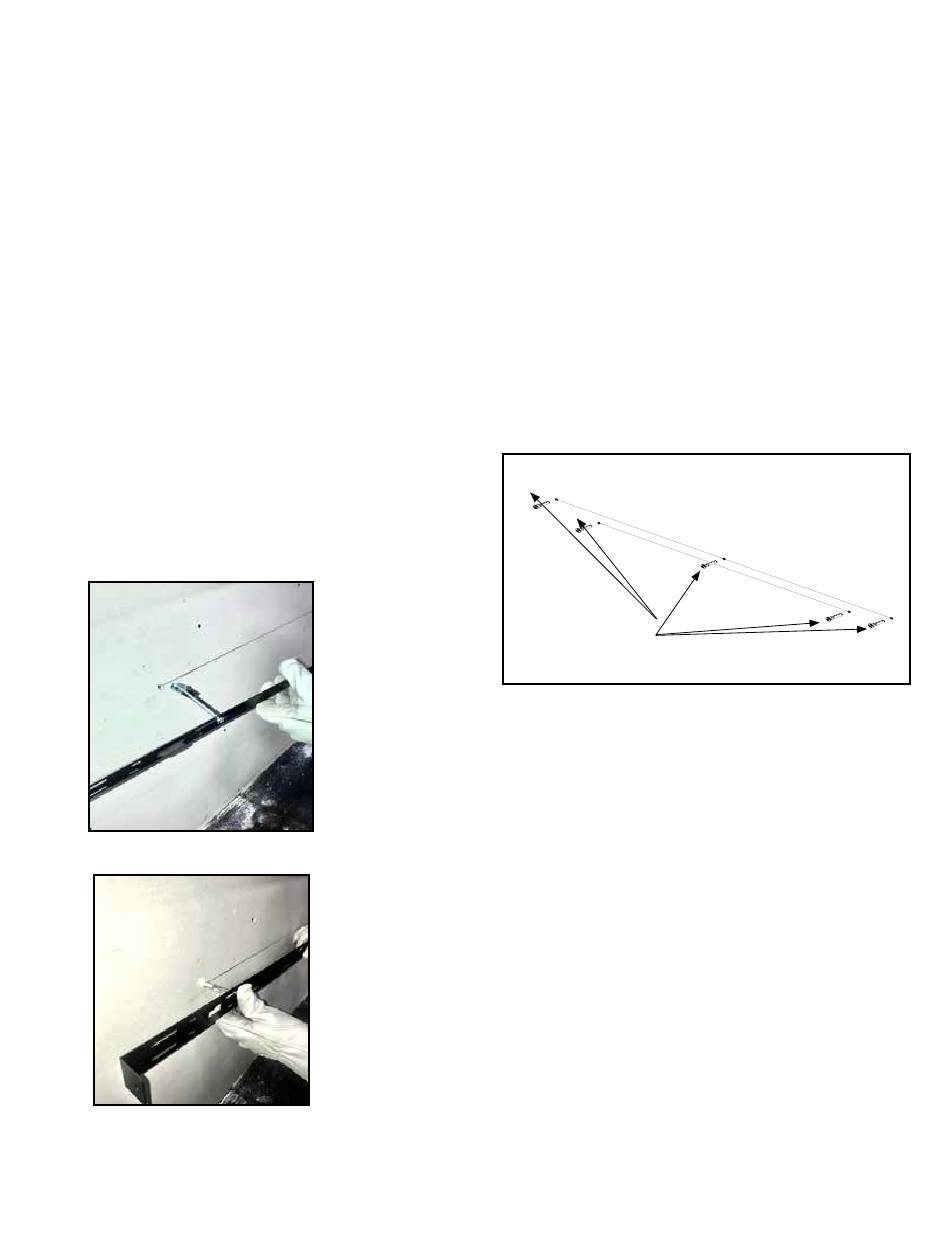

Figure 4.4 Installation du boulon à ailettes dans le support de fixation
Figure 4.5 Installation des ancrages dans un mur creux
12
Mur de maçonnerie
•
AVIS : Il faut au moins quatre (4) vis et ancrages pour la
fixation murale sur maçonnerie.
•
•
•
•
Figure 4.6 Positionnement des ancrages de maçonnerie
AVERTISSEMENT! Risque de dommages ou de blessures!
N'utilisez pas les ancrages de maçonnerie fournis sur les murs
creux, revêtus de bois, de panneaux de plâtre, de cloisons
sèches ou d'autres matériaux.
SimpliFire • SF-FORMAT36 • 2042-950EFR • 11/23
Localisez le support de fixation sur le mur à l'emplacement
de fixation souhaité de l'appareil. Mettez le support à niveau,
puis marquez son emplacement sur le mur en faisant un
repère pour chacun des trous de fixation du support.
Dans les emplacements marqués, percez des trous de
7,9 mm (5/16 po) de diamètre et de 38 mm (2 po) de
profondeur. Voir la figure 4.6.
Insérez les ancrages muraux fournis dans les trous.
Tapez doucement sur les ancrages avec un marteau
jusqu'à ce qu'ils affleurent la surface du mur.
Avec les crochets de fixation pointés vers le haut, fixez
le support aux ancrages de maçonnerie avec des vis
ST6X50. Voir la figure 4.7.
Ancrages de maçonnerie
Mur
