ADAHRS
Raccordement au système Pitot-statique
Pour afficher la vitesse précise et les données d'altitude, l'A2 doit être connecté au système
Pitot-statique. Tout d'abord enlever les deux bouchons qui protègent les ports statiques et Pitot.
L'installation avec d'autres altimètres mécaniques ou numériques et anémomètres est effectuée
par un coupleur T (non inclus dans la livraison).
Connectez la ligne de Pitot au plot PITOT et la ligne statique au plot STATIC. Assurez-vous que
les tubes soient bien ajustés et fixés sur les plots.
Note: Utilisez des tubes en plastique flexibles avec un diamètre intérieur de 5 mm (0,2 pouces).
IMPORTANT: Nous vous recommandons vérifier l'absence de toute fuite sur le système
anémométrique après toute modification.
Prise
statique
Tube de Pitot
Altimètre
Anémomètre
USB > Station d'accueil

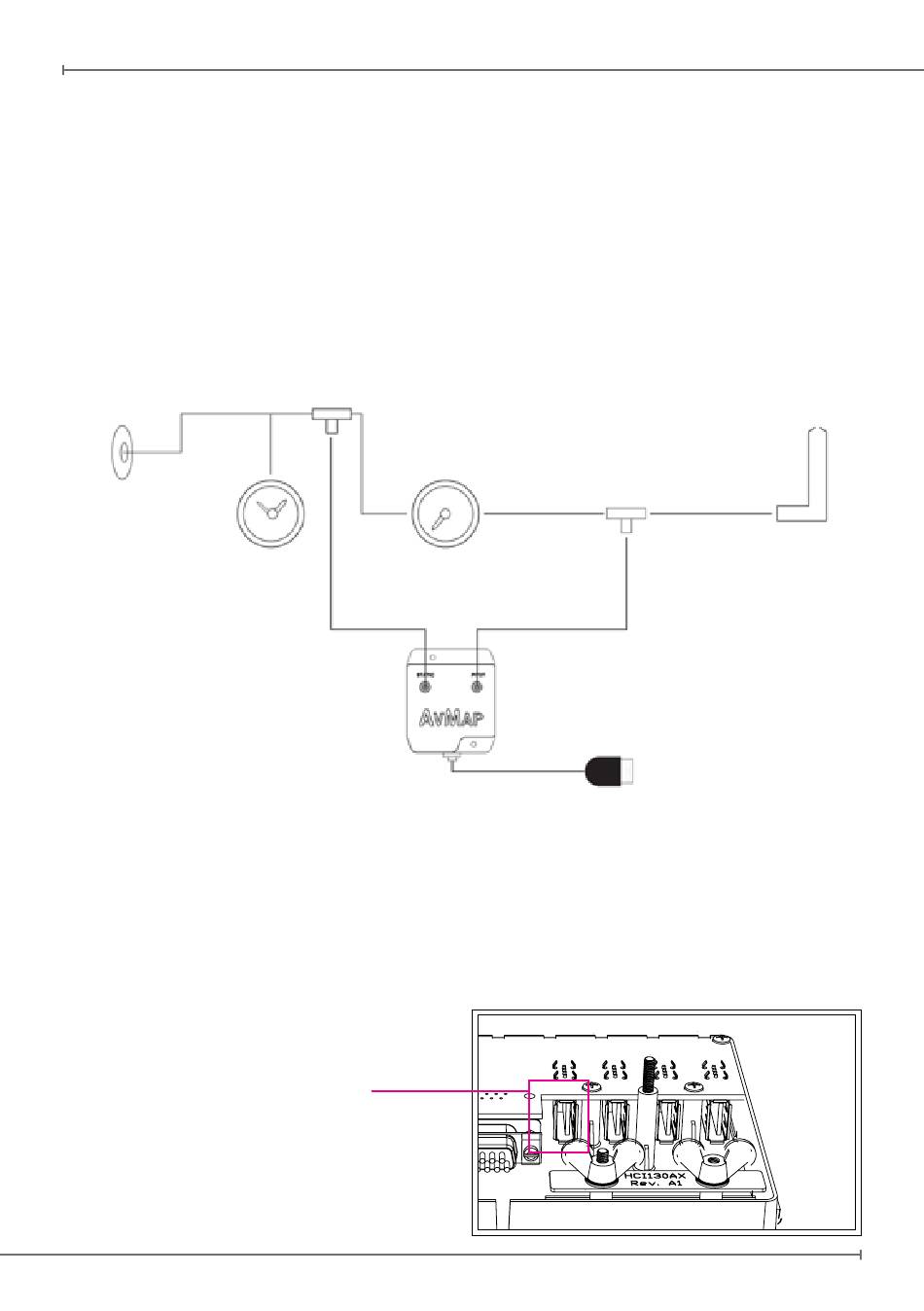

Figure 5
Connexion à la station d'accueil
L'A2 est livré avec un câble de 1,5 m et connecteur USB standard. Branchez le câble USB à
l'une des prises USB de la station d'accueil de l'EKP V. L'une des prises USB est alimentée par la
batterie interne de l'EKP V (voir Figure 6). Si l'EFIS AvMap est la principale source d'information de
vol primaire, il est recommandé de connecter l'A2 à cette prise, afin de conserver les indications
PFD en cas de perte d'alimentation électrique.
Figure 6
Prise USB alimentée via
la batterie: alimentation de
secours fournie par la batterie
interne de l'EKP V.
