ADAHRS
2. Fonctionnement du système
Lorsque le module A2 ADAHRS est connecté à l'EKP V un nouveau MODE devient disponible:
Afficheur de vol primaire (PFD).Ce mode est activable en appuyant sur le bouton MODE, puis
en sélectionnant PFD.
Note: Appuyez sur MODE jusqu'à ce que le mode désiré soit sélectionné, l'appareil passe
automatiquement au nouveau mode après un court moment.
Écran PFD
L'écran PFD montre les informations principales du vol à l'aide d'une présentation numérique.

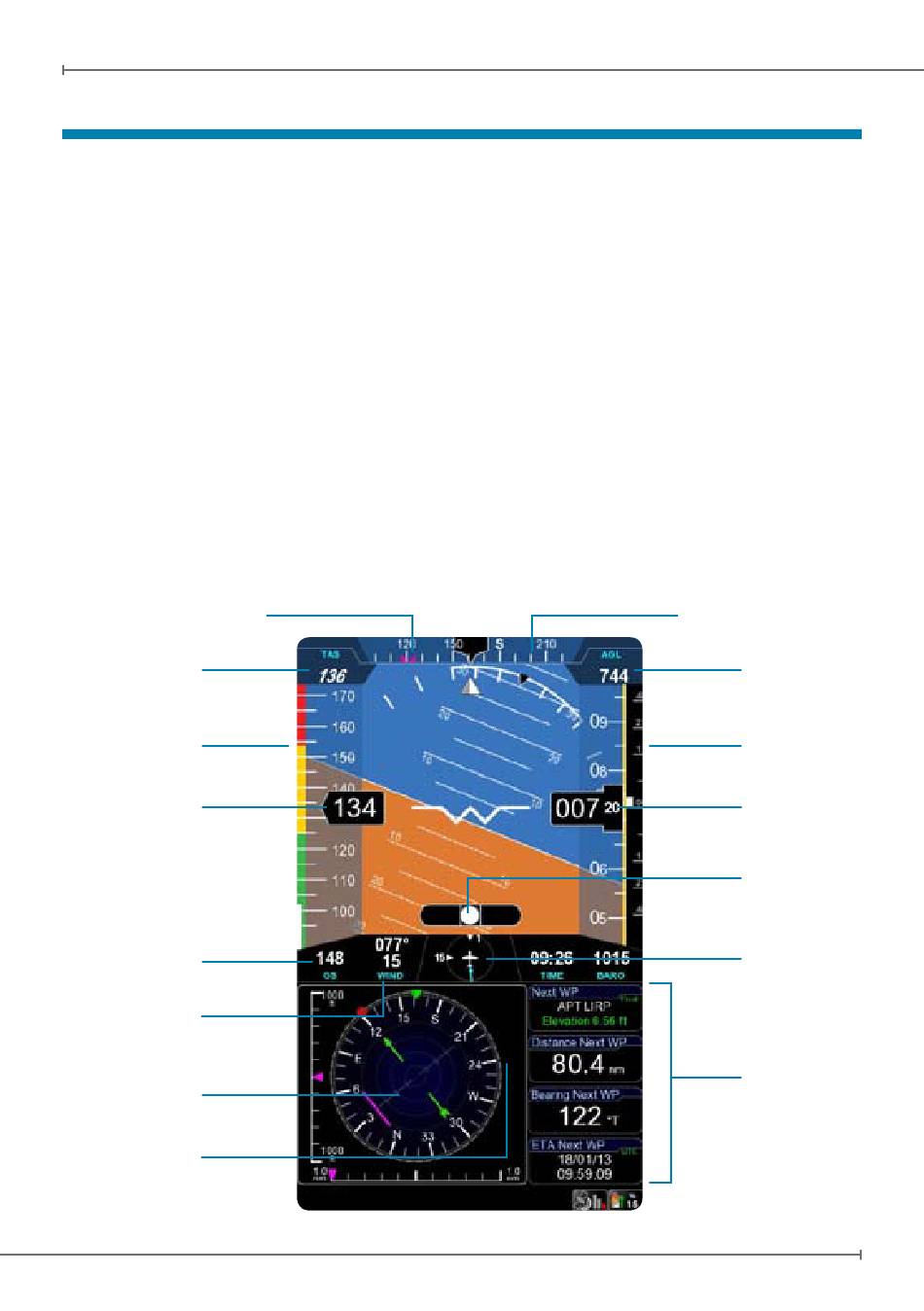

Une explication détaillée de chaque instrument est donne en figure 1.
Remarques:
• TAS: Comme la température extérieure n'est pas disponible pour le système, la valeur TAS est
estimée et basée sur l'altitude actuelle seulement lorsque la valeur TAS est affichée en italique.
• Vent: La donnée sur le vent est estimée et affichée par le système lorsque les données
appropriées du GPS, de la boussole et de l'IAS sont disponibles.
Cap de
référence
Vitesse-air
(TAS)
Plages de
vitesses
Indicateur de
vitesse
Vitesse au sol
(Vitesse GPS)
Vent
(Absolut)
HSI
Source HSI
(GPS / Compas)
Figure 1
Manuel d'utilisation et d'installation -
Boussole
Hauteur au-
dessus du sol
Altimètre
(avec couleurs TAWS)
Indicateur de
Vitesse Verticale
Indicateur de
dérapage
(bille)
Vent
(Relatif)
Champs de
données PFD
5
