3.0 Postup před instalací – důležité!
Uspořádání montážních desek:
HLOUBKA SEDÁ KU (nastavení opěradla v podélném směru):
Sady upínačů pro zadní svislé trubky je možné montovat na zadní svislé trubky
nacházející se v přední nebo zadní poloze. Sestavy upínačů pro zadní svislé
trubky se dodávají sestaveny v zadním montážním uspořádání – viz obrázek
2A níže. Tím se maximalizuje hloubka sedáku invalidního vozíku (maximální
posunutí dozadu o 64
Obrácením upínačů na zadních svislých trubkách lze změnit uspořádání sestavy
tak, aby umožňovala lepší využití přední montážní polohy* (maximální posunutí
dopředu o 64
* Poznámka: Při použití v přední poloze je nutné montážní desky rovněž sejmout a znovu
namontovat se správnou orientací, která je znázorněna níže.
Drážky v horní a dolní montážní desce rovněž umožňují posouvání o 38
(1,5" ) dopředu a dozadu vzhledem k poloze zadní svislé trubky.
!
P O Z N Á M K A
Při určování montážní polohy opěradla MaTRx je nutné zajistit, aby nedošlo
ke zhoršení stability invalidního vozíku.
Změnou nastavení přední a zadní polohy opěradla se změní poloha těžiště
uživatele na invalidním vozíku. Posunutí opěradla do nejzazší polohy
může významně snížit stabilitu invalidního vozíku při náklonu dozadu. Ob-
dobně platí, že posunutí opěradla dopředu sníží stabilitu invalidního vozíku
při náklonu dopředu.

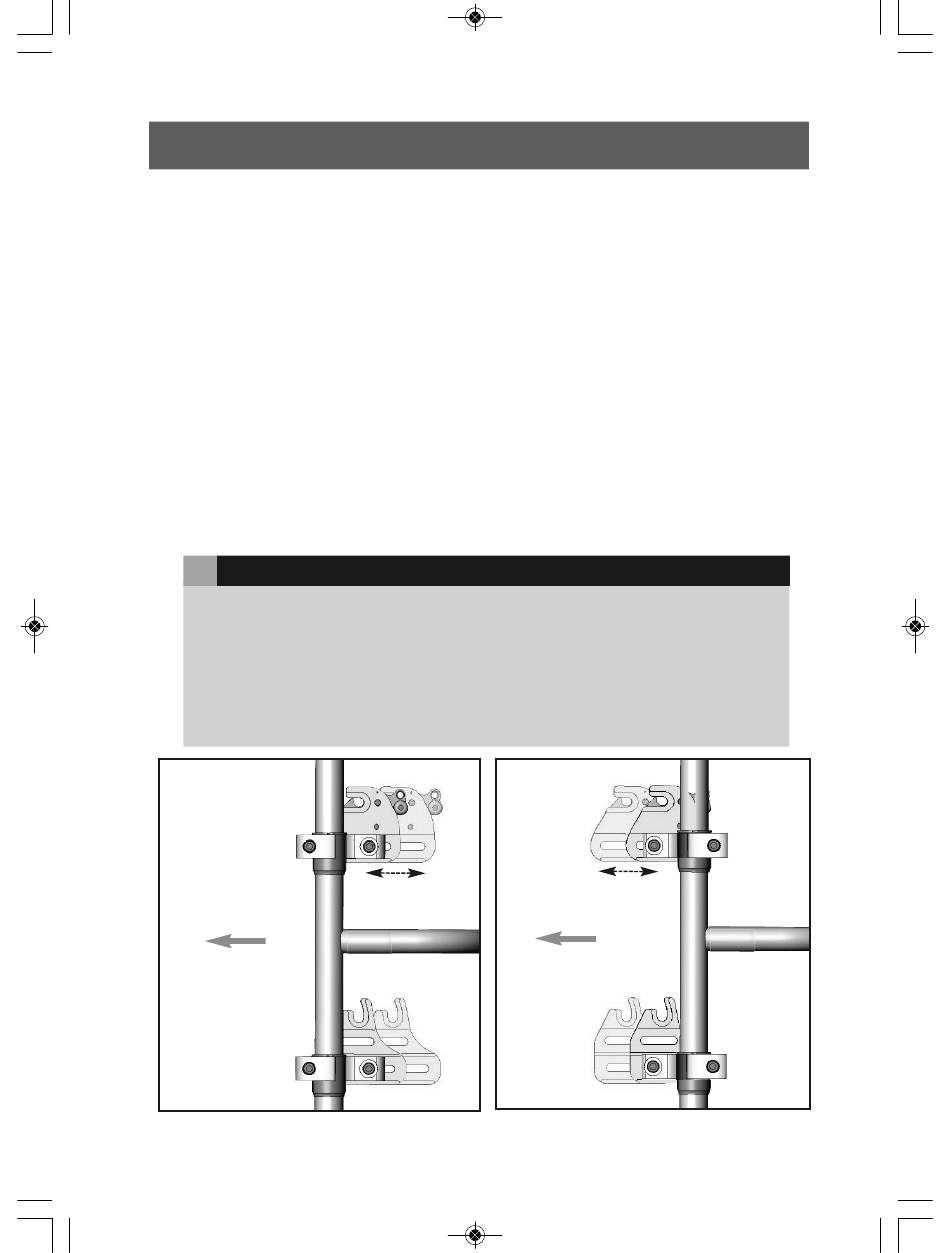

Obrázek 2A
(vyobrazena je
levá sestava)
Přední strana
invalidního
vozíku
Montážní desky při nejzazší poloze
opěradla (maximální hloubka sedáku)
(2,5" ) ).
mm
(2,5" ) – viz obrázek 2B níže).
mm
1.5"
(38 mm)
Obrázek 2B
1.5"
(38 mm)
Přední strana
invalidního
vozíku
Montážní desky při poloze
opěradla zcela vpředu
- 49 -
mm
