2.0 Obsah sady montážního příslušenství
Příslušenství pro dělenou montáž má jedinečnou konstrukci, která umožňuje mon-
táž opěradel invalidních vozíků řady MaTRx Series v případech, kdy je mezi zadními
svislými trubkami invalidního vozíku nainstalována výztužná příčka. U snadno po-
užitelného příslušenství pro dělenou montáž je nadále zachován velký rozsah na-
stavitelných poloh. Toto příslušenství současně odstraňuje problémy související
s kolizními situacemi vznikajícími při použití standardního montážního příslušenství.
Poznámka: Příslušenství pro dělenou montáž se nedoporučuje používat společně s
opěradly v provedení MaTRx-PB Heavy Duty.

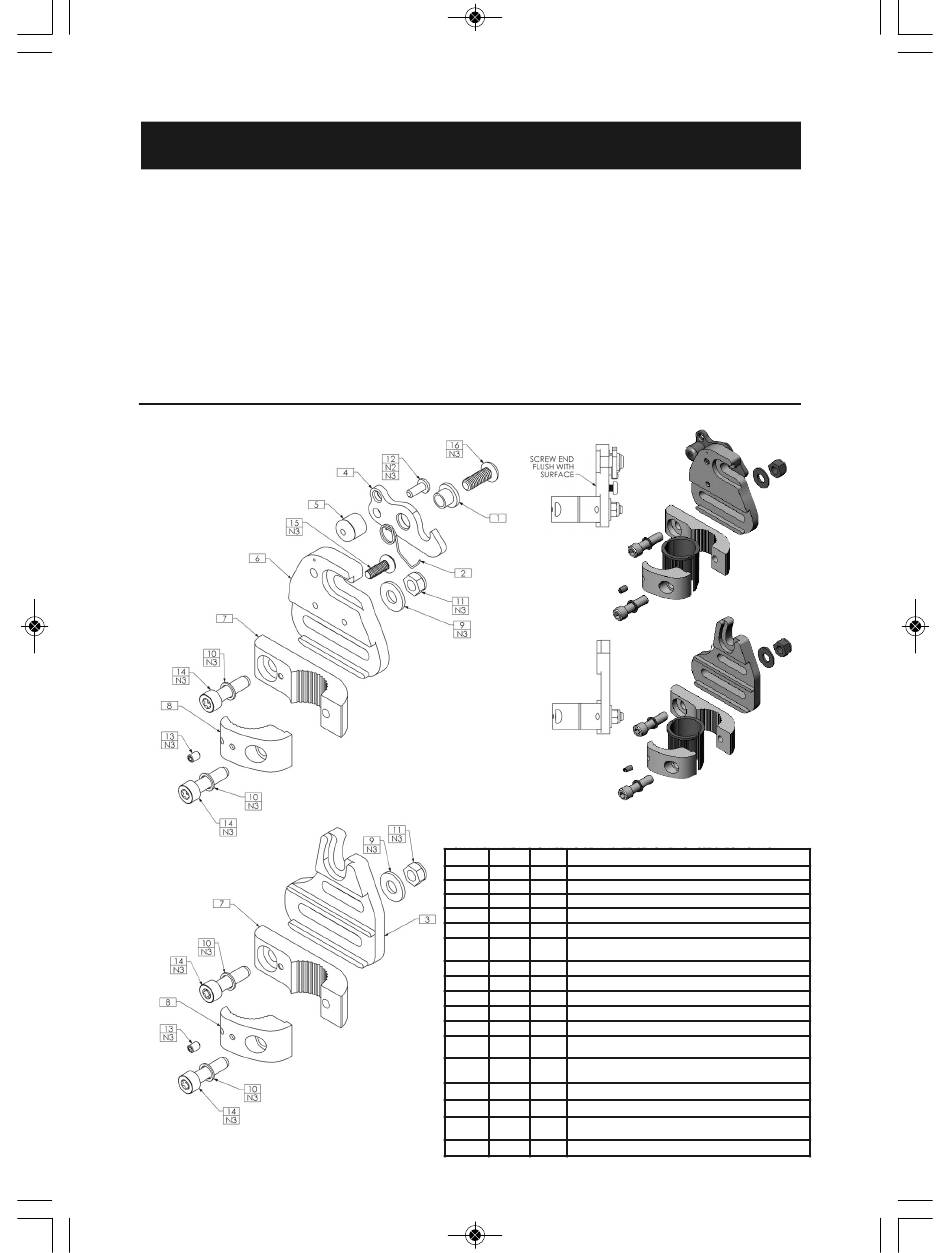

Přehledný výkres příslušenství pro dělenou montáž
Obrázek 1.0
(Poznámka: Vyobrazena je pravá sestava)
POZNÁ MKY:
1. NV = NENÍ VYOBRAZENO
2. PŘI MONTÁ ŽI POUŽIJTE STŘEDNĚ ÚČINNÝ (MODRÝ) PROSTŘEDEK K ZAJIŠŤOVÁ NÍ ZÁ VITŮ.
3. OZNAČENÉ MONTÁŽNÍ PŘÍSLUŠENSTVÍ MÁ BÝT OPATŘENO POVRCHOVOU ÚPRAVOU ČERNÝM
POZINKOVÁ NÍM – VIZ ODKAZ NA TECHNICKÉ ÚDAJE (POLOŽKA 17).
Č.
MNOŽSTVÍ Č. DÍLU
POPIS
1
1
TRX1893 POUZDRO ZÁ PADKOVÉ PRUŽINY
2
1
TRX1894 ZÁPADKOVÁ PRUŽINA, PRAVÁ
3
1
TRX4418 DOLNÍ DESKA, PRAVÁ
4
1
TRX5182 ZÁPADKA
5
1
TRX6107 DORAZ ZÁ PADKY, METRICKÉ ROZMĚRY
HORNÍ MONTÁ ŽNÍ DESKA PRO DĚLENÝ RÁM OPĚRADLA,
6
1
TRX6286
PRAVÁ, METRICKÉ ROZMĚRY
7
2
TRX6287 DĚLENÝ UPÍNAČ OPĚRADLA, METRICKÉ ROZMĚRY
8
2
TRX6288 DĚLENÝ UPÍNAČ, METRICKÉ ROZMĚRY
9
2
TRH0101 PLOCHÁ PODLOŽKA ¼", SAE, ČZ
10
4
TRH0143 PLOCHÁ PODLOŽKA 0.281" x 3/8" VNĚJŠÍ PRŮMĚR x 0.031" TL., ČZ
11
2
TRH0259 MATICE NYLOC M6, ČZ
ZÁ VRTNÝ ŠROUB S PLOCHOU HLAVOU TORX M4-0,7 x 10 mm, SLITI-
12
1
TRH0678
NOVÁ OCEL, ČZ
STAVĚCÍ ŠROUB S VNITŘNÍM ŠESTIHRANEM M4-0,7 x 6 mm,
13
2
TRH0679
SLITINOVÁ OCEL, ČZ
14
4
TRH0680 ZÁVRTNÝ ŠROUB S HLAVOU TORX M6-1,0 x 22 mm, SLITINOVÁ OCEL,
15
1
TRH0686 ŠROUB S PŮLKULOVOU HLAVOU TORX M4-0,7 x 10 mm, OCELOVÝ,
16
1
TRH0687 ZÁ VRTNÝ ŠROUB S PLOCHOU HLAVOU TORX M6-1,0 x 16 mm, SLITI-
NOVÁ OCEL, ČZ
17 NV
REF.
TRF0001 ODKAZ NA TECHNICKÉ ÚDAJE, ČERNÉ POZINKOVÁ NÍ
- 48 -
