3.0 - Prima dell'installazione – Importante!
Configurazioni della piastra di fissaggio:
PROFONDITÀ SEDILE (regolazione in avanti/indietro):
I kit di morsetti per tubi possono essere montati in una posizione in avanti o indietro
sui tubi dello schienale. I gruppi di morsetti per tubi vengono inviati nella configurazione
di montaggio indietro - vedi figura 2A di seguito. Questo massimizza la profondità
del sedile sul sedile della carrozzina (fino ad uno scarto posteriore massimo di 2,5
pollici (64 ).
mm
Invertendo i morsetti del tubo sui tubi dello schienale, il gruppo può essere riconfigurato
per dare una posizione di montaggio più avanzata * (fino ad uno scarto anteriore
massimo di 2,5 pollici (64
*Nota: nella posizione in avanti, le piastre di fissaggio devono essere rimosse e reinstallate con
l'orientamento corretto - come indicato di seguito.
Le fessure nelle piastre di fissaggio superiore e inferiore inoltre permettono una re-
golazione di 1,5 pollici (38
!
N O T A B E N E
Nello stabilire la posizione di montaggio per Io schienale MaTRx, assicurarsi che
la stabilità della carrozzina non sia compromessa.
La regolazione della posizione dello schienale (avanti e indietro) altera il baricentro
dell'utilizzatore nella carrozzina. Una posizione dello schienale eccessivamente
reclinata all'indietro può ridurre significativamente la stabilità posteriore della
carrozzina. Allo stesso modo, una posizione dello schienale eccessivamente in
avanti riduce la stabilità anteriore della carrozzina.

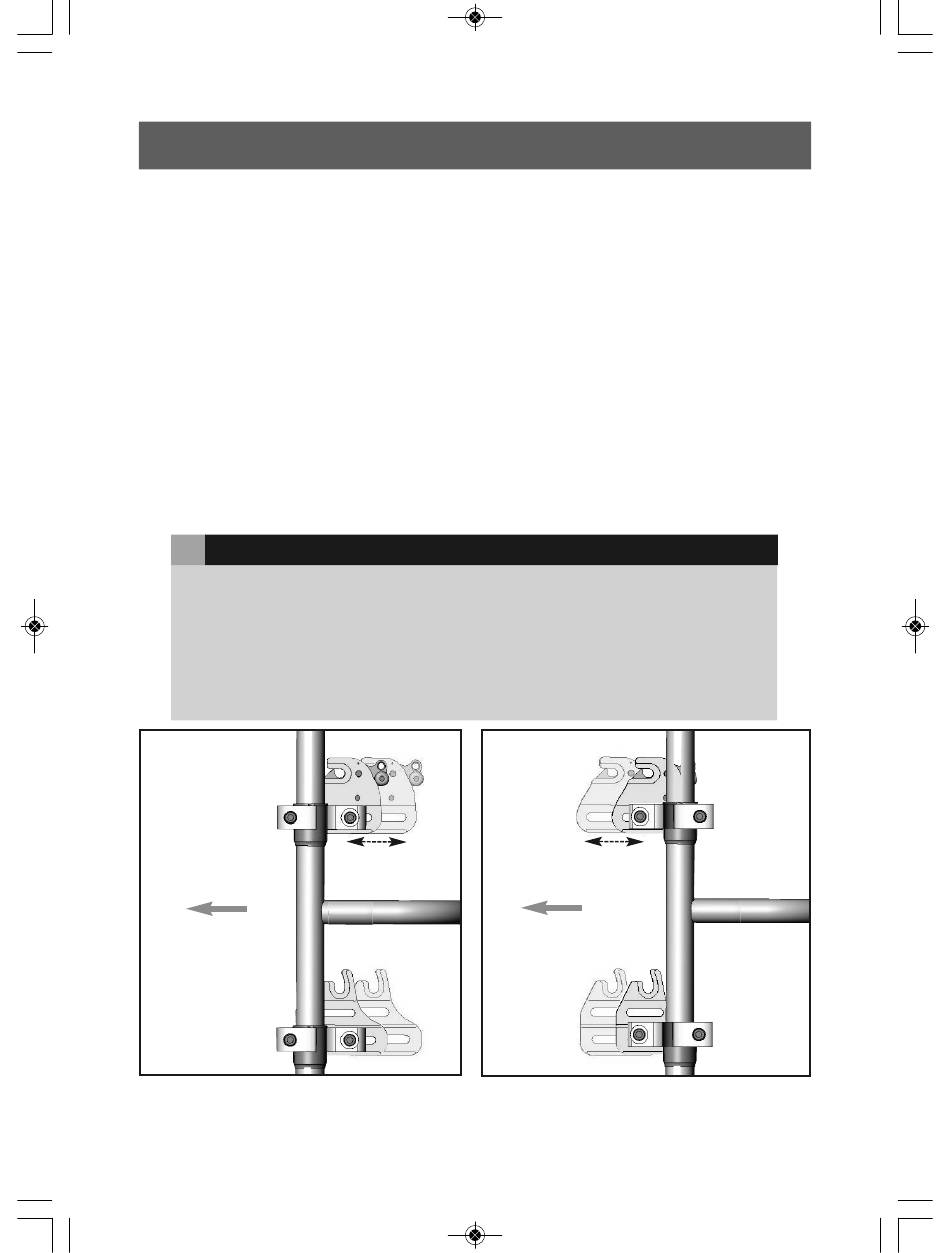

Figura 2A
(Gruppo sinistro
mostrato)
Lato anteriore
della carrozzina
Piastre di fissaggio dello schienale in
posizione di massimo arretramento
(massima profondità del sedile).
) - vedere figura 2B di seguito).
mm
) di in avanti e indietro rispetto al morsetto del tubo.
mm
Figura 2B
1,5"
(38 mm)
Lato anteriore
della carrozzina
Piastre di fissaggio dello schienale in
posizione di massimo avanzamento.
- 19 -
1,5"
(38 mm)
