Connect Sensor FXA30, FXA30B
Capteurs 2 fils
Vous pouvez raccorder le Connect Sensor FXA30/FXA30B à un capteur 2 fils 4 ... 20 mA.
10

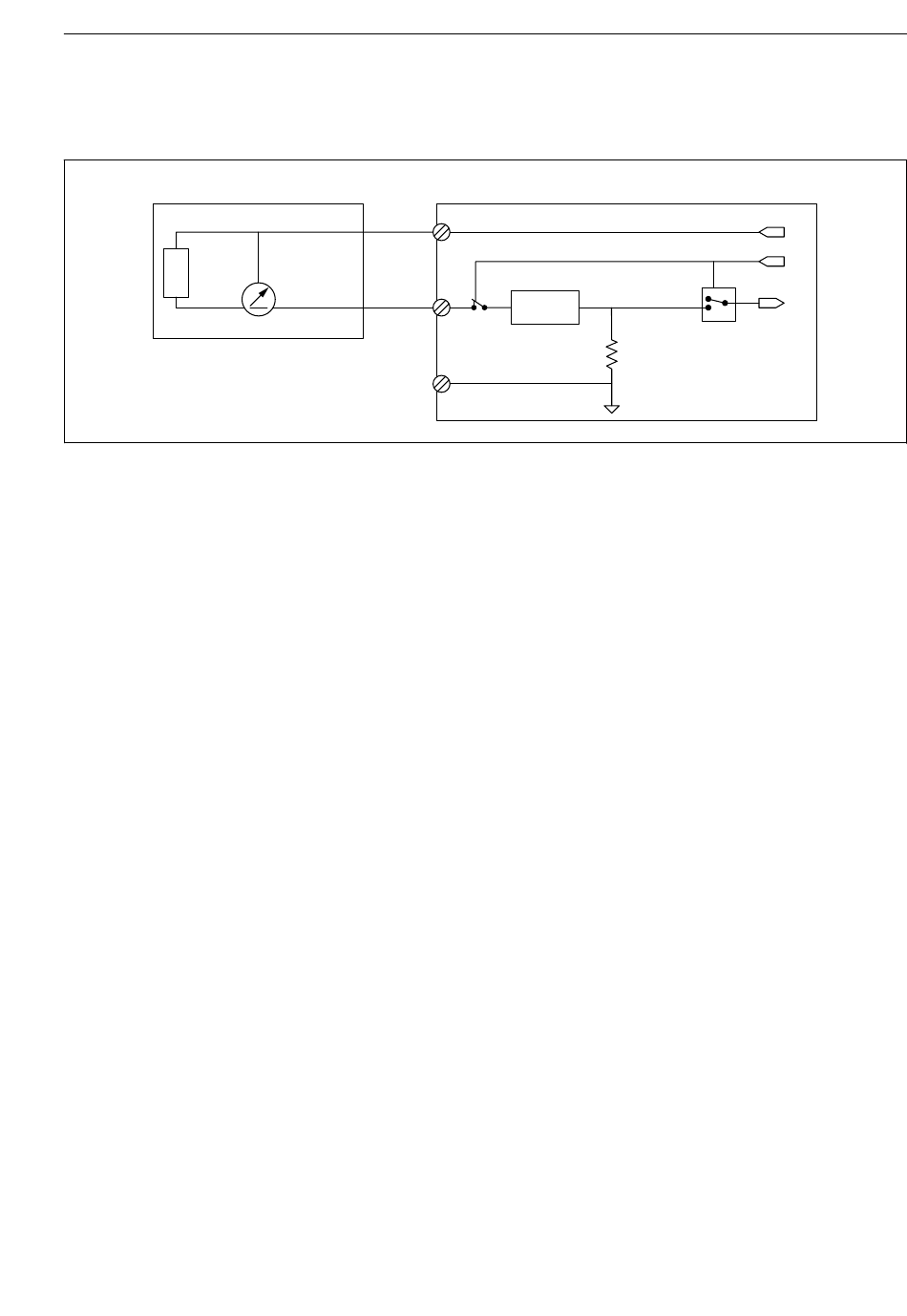

 17 Ce schéma montre comment se fait l' a limentation d' u n capteur à partir de la boucle de courant du
Connect Sensor FXA30/FXA30B.
1 Capteur externe
2 Alimentation
3 Alimentation du capteur
4 Signal de sélection analogique (mode courant)
5 Entrée analogique
6 Protection de la boucle de courant
7 Entrée analogique
8 Terre analogique
9 Sortie 4 ... 20 mA
10 Circuit du capteur
Endress+Hauser
1
2
9
7
8
Connect Sensor FXA30/FXA30B
6
Raccordement électrique
3
4
5
A0033534
