Raccordement électrique
10.4 Entrée analogique
Les entrées analogiques ont les modes de fonctionnement suivants, désactivés par défaut.
10.4.1 Boucle de courant
Le Connect Sensor FXA30/FXA30B peut surveiller une entrée courant 4 ... 20 mA. Le schéma
suivant montre les options de raccordement des entrées 4 ... 20 mA.
Le Connect Sensor FXA30B supporte le protocole wired HART uniquement sur la boucle
de courant analogique 1. Lorsqu' u n capteur supportant le protocole HART est activé sur
la boucle de courant analogique 1, le Connect Sensor FXA30B transmet des données via
le protocole HART et la boucle de courant. Si un capteur HART est raccordé à la boucle de
courant analogique 2, 3 ou 4, le Connect Sensor FXA30B transmet des données
uniquement via la boucle de courant.
Auto-alimentation
1
+
-

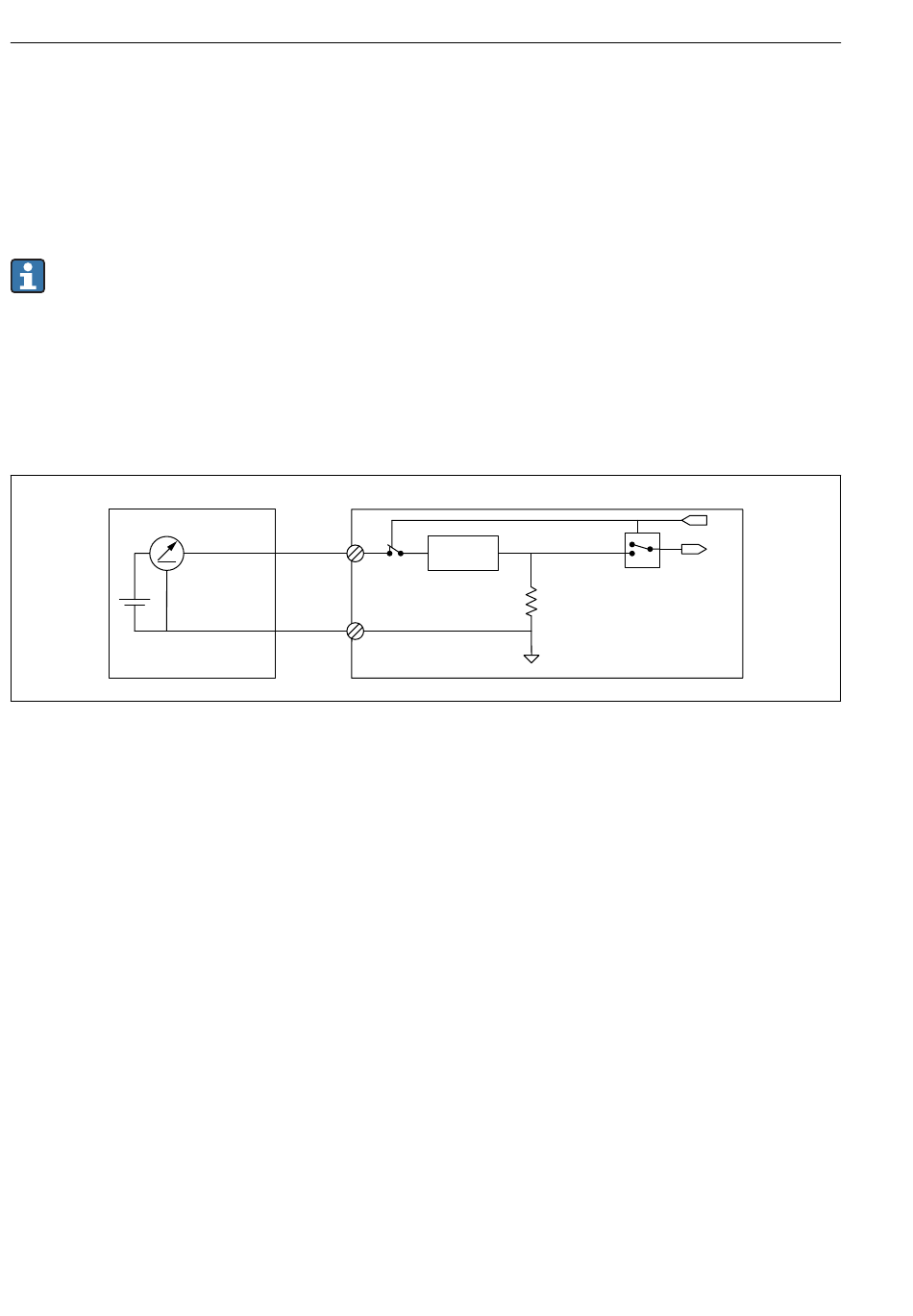

 16 Ce schéma montre comment se fait l' a uto-alimentation du capteur externe ou l' a limentation par
une source autre que le Connect Sensor FXA30/FXA30B.
1 Sortie 4 ... 20 mA
2 Capteur externe
3 Entrée analogique
4 Protection de la boucle de courant
5 Signal de sélection analogique (mode courant)
6 Entrée analogique
7 Terre analogique
