Raccordement électrique
10.3 Raccordement des capteurs à l'interface E/S
Pour raccorder des capteurs au Connect Sensors FXA30/FXA30Bà l' i nterface E/S, il vous faut
les équipements suivants :
• Tournevis plat, 0,4 × 2,5 × 80 mm
• Diamètre du fil Ø 1,29 ... 0,25 mm (16 ... 30 AWG) pour chaque connecteur de broche
L' e nsemble du câblage externe ou sur site doit être réalisé conformément à la NFPA 70
Article 501.10 (B).
AVIS
Câblage du Connect Sensor FXA30/FXA30B
‣
Ouvrez le boîtier du Connect Sensor FXA30/FXA30B et déconnectez toutes les sources
d' a limentation.
‣
Assurez-vous que la source d' a limentation externe est déconnectée.
‣
Déconnectez la batterie →  26.
10.3.1 Dévisser le bouchon du presse-étoupe

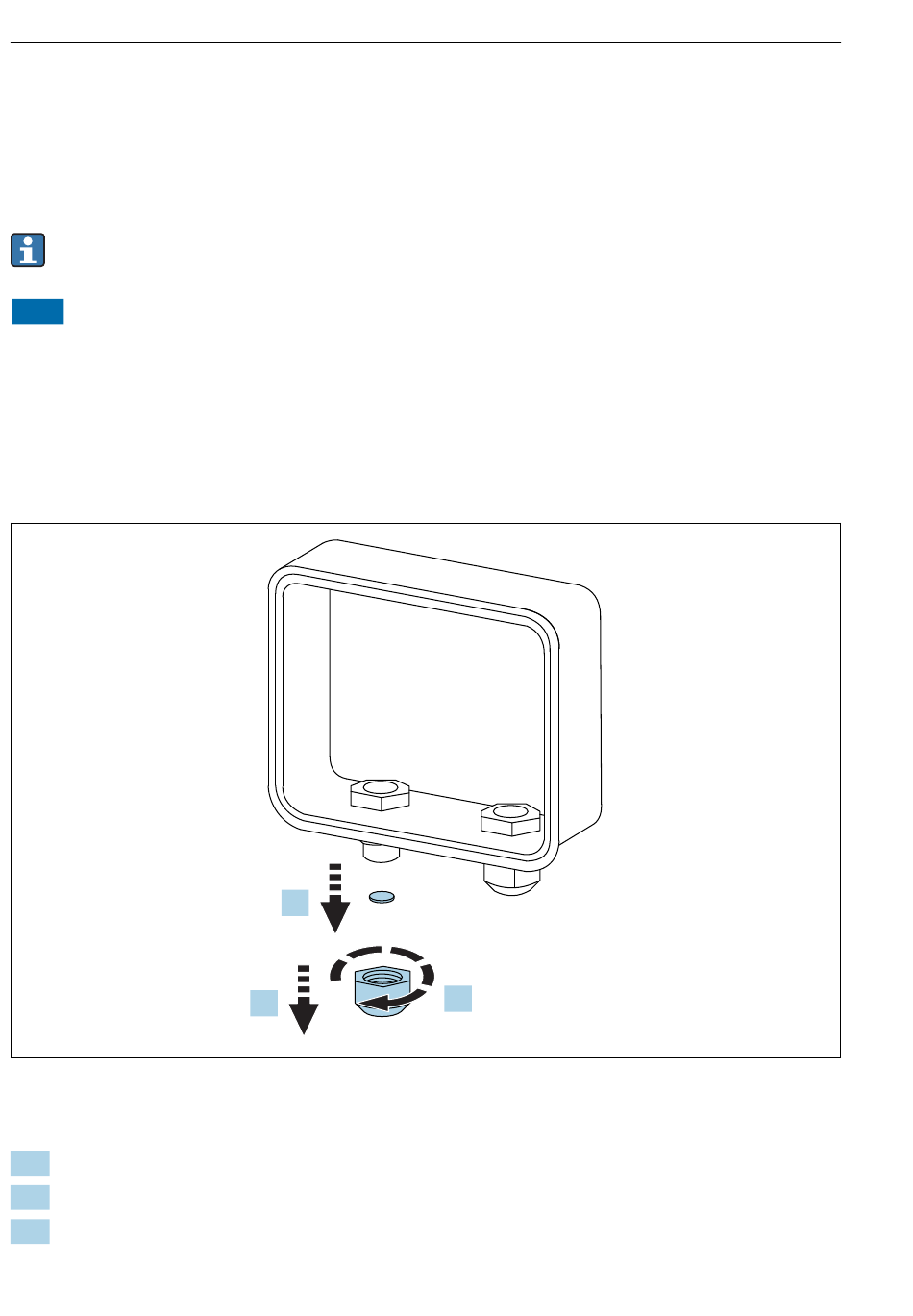

 12 Dévisser le bouchon du presse-étoupe
1. Dévissez le bouchon du presse-étoupe
2. Tirez le bouchon du presse-étoupe vers le bas
3. Retirez le joint plastique
36
3.
2.
Connect Sensor FXA30, FXA30B
1.
A0033526
