Raccordement électrique
Détails du connecteur 9 broches

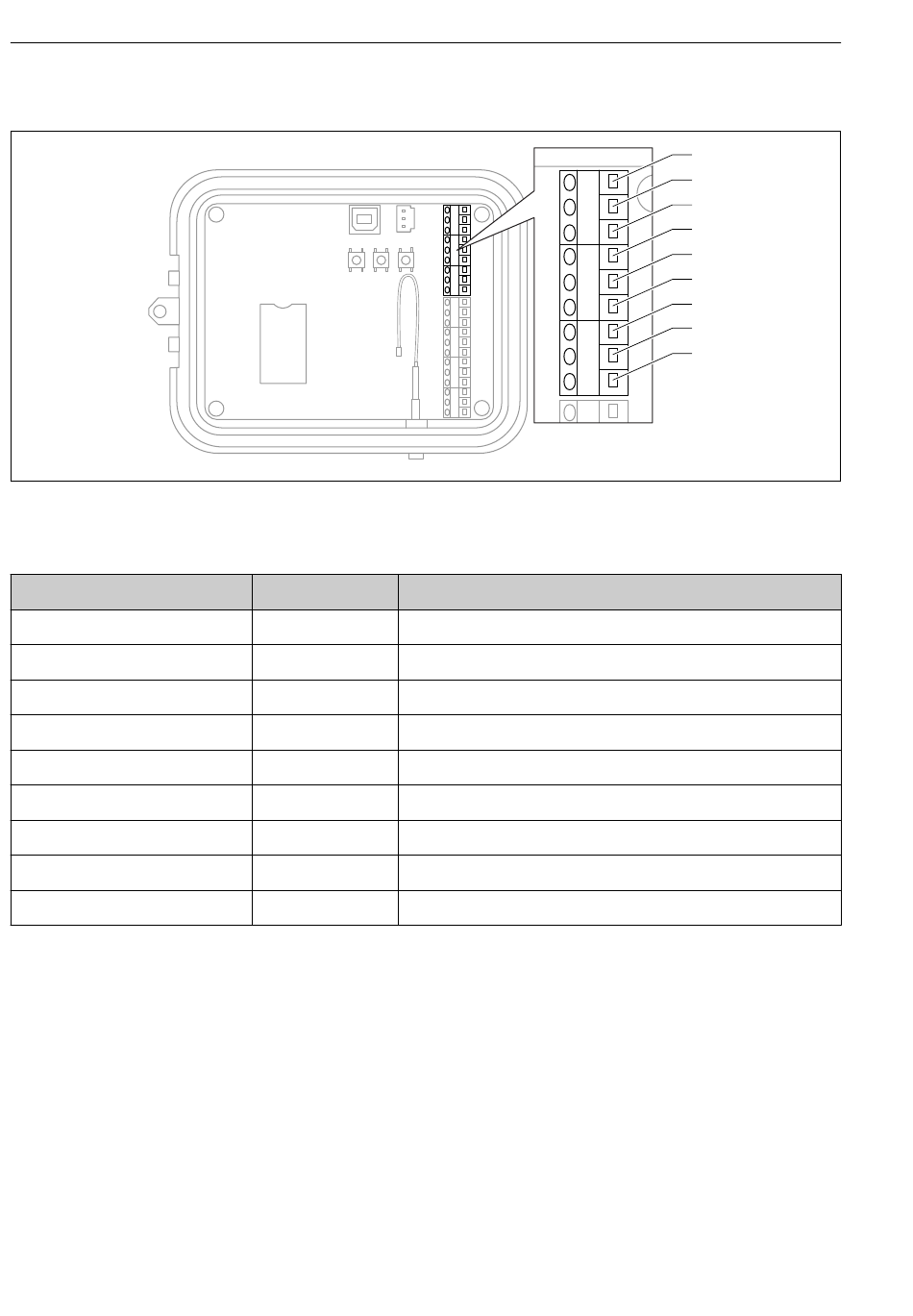

 10 Détails du connecteur 9 broches
Numéro de la broche
1
2
3
4
5
6
7
8
9
34
Affectation Signal
SGnd Interface série, terre
SRX/- Interface série, Modbus -
STX/+ Interface série, Modbus +
SPwr Interface série, sortie d' a limentation
EXT GND IN Alimentation externe, terre
EXT PWR IN Alimentation externe, entrée positive
DGND Interface numérique, terre
DIO Interface numérique E/S
DPwr Interface numérique, sortie d' a limentation
Connect Sensor FXA30, FXA30B
1
2
3
4
5
6
7
8
9
