10.5 Entrée numérique
Le Connect Sensor FXA30/FXA30B est équipé d' u ne broche pour entrée numérique. Vous
pouvez configurer la broche comme entrée numérique ou compteur d' i mpulsions, mais qu' u ne
seule fonction d' e ntrée à la fois.
10.5.1 Entrée numérique et compteur d'impulsions
Lorsqu' u ne broche est configurée comme entrée numérique, elle permet les modes de
fonctionnement suivants :
• Moden entrée :
Le Connect Sensor FXA30/FXA30B reçoit la valeur de l' e ntrée numérique à des périodes de
communication planifiées avec le capteur. Vous pouvez configurer le
Connect Sensor FXA30/FXA30B pour qu' i l sorte du mode veille lorsqu' u ne valeur d' e ntrée
change (en cas de front montant ou de front descendant).
• Compteur d' i mpulsions :
Lorsque le Connect Sensor FXA30/FXA30B est raccordé à un appareil de mesure
mécanique, celui-ci compte les impulsions pendant les cycles de veille du
Connect Sensor FXA30/FXA30B et les transmet au Connect Sensor FXA30/FXA30B lors
des intervalles de communication normaux.
Chaque mode a une résistance de pull-up que vous pouvez activer ou désactiver. La résistance
de pull-up indique l' é tat de l' e ntrée numérique lorsqu' i l n' y a pas de tension externe.
Si vous activez la résistance de pull-up, elle consommera en permanence de l' é nergie.
Selon le flux de courant vers le capteur, il se peut que vous deviez alimenter le
Connect Sensor FXA30/FXA30B à l' a ide d' u ne source externe.

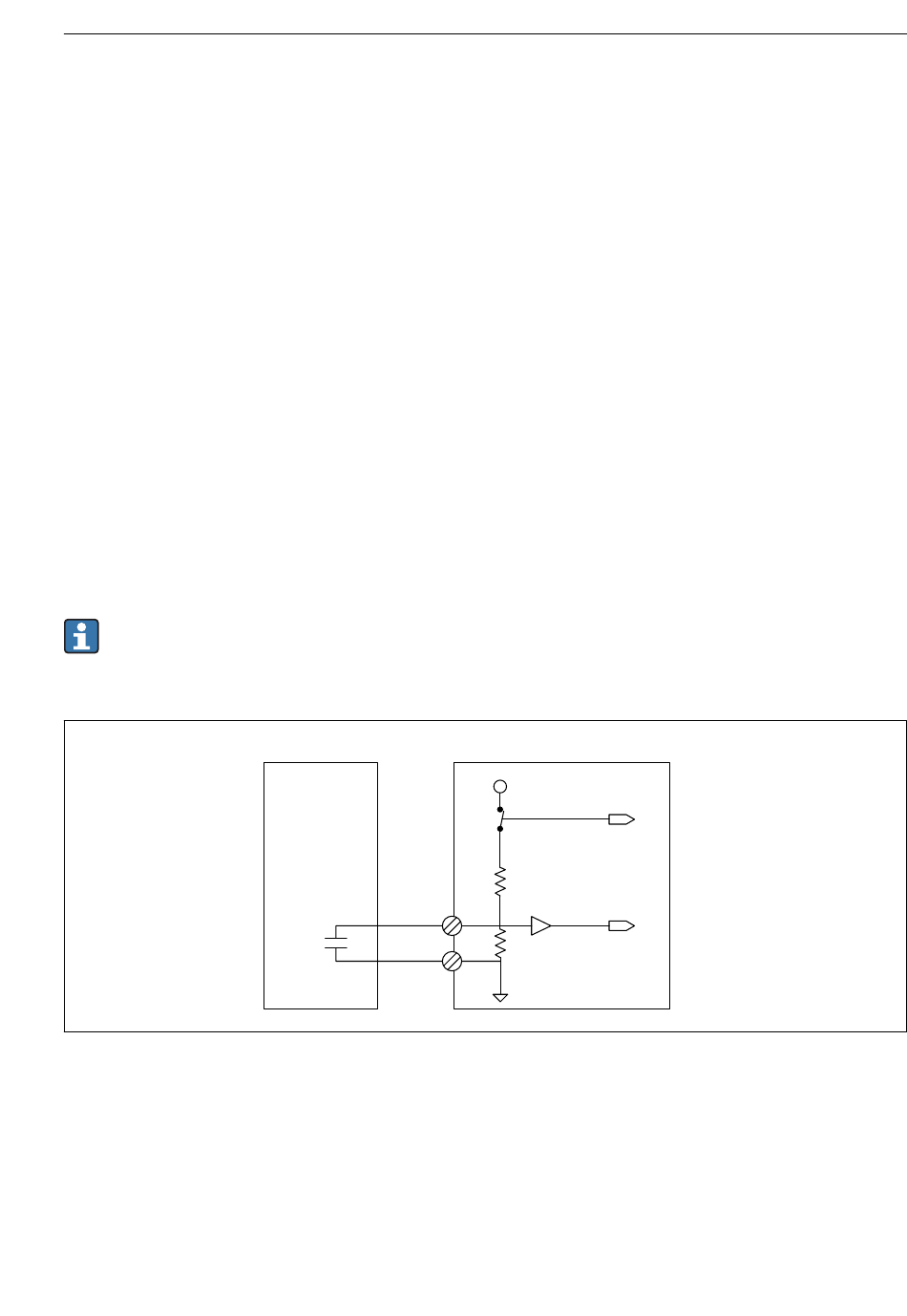

 19 Le schéma montre une entrée numérique avec la résistance de pull-up activée qui commande un
relais externe.
1 Capteur externe
2 3,3 V
3 Résistance de pull-up activée (On)
4 Entrée numérique
5 Terre numérique
6 E/S numérique
7 Contact externe
