110 Raccordements – CEI

Installation des modules optionnels



Montage des modules optionnels

Cf. section Raccordement des signaux de puissance et de commande
les supports disponibles pour chaque module. Raccordement des modules
optionnels :
ATTENTION ! Vous devez respecter les consignes du chapitre
sécurité
blessures graves, voire mortelles, ou des dégâts matériels.
1. Arrêtez le variateur et débranchez-le de l'alimentation. Attendez 5 minutes et
mesurez l'absence effective de tension. Avant toute intervention, consultez la
section Précautions avant toute intervention électrique
2. Si ce n'est pas déjà le cas, déposez le capot avant (cf. page 89).

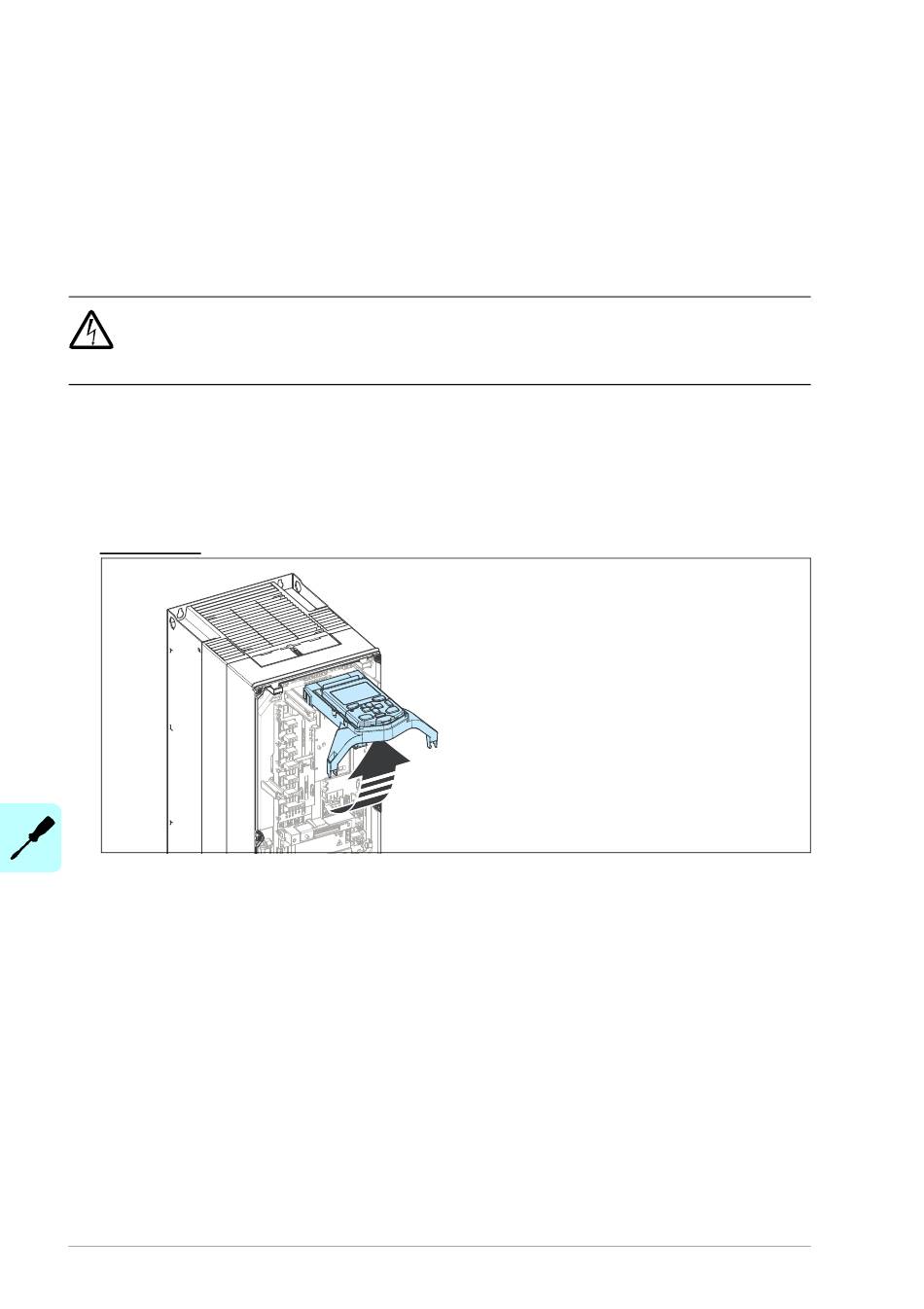

3. En taille R3, soulevez le logement de la micro-console.
IEC

Support 2 (modules d'extension d'I/O)

1. Insérez délicatement le module en position sur l'unité de commande.
2. Serrez la vis de fixation.
3. Serrez la vis de mise à la terre (CHASSIS) à 0,8 N·m. N.B. : Cette vis, qui assure
la mise à la terre du module, est indispensable au respect des règles de CEM et
au bon fonctionnement du module.
page 11. Leur non-respect est susceptible de provoquer des
page 30
Consignes de
page 14.
pour
