ABB industrial drives
Montage

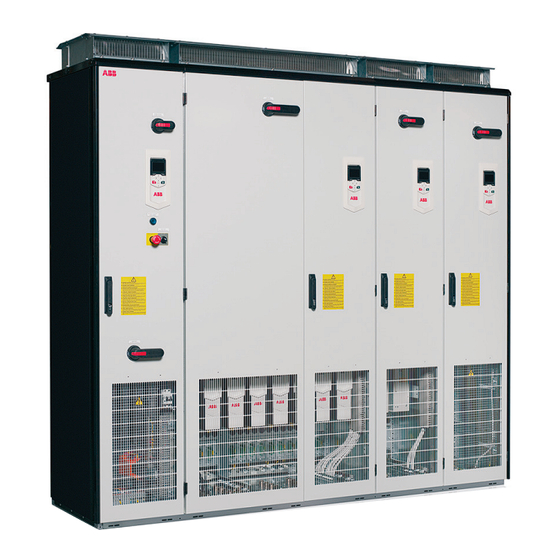

Armoires Multidrive ACS880

Publicité

Table des Matières
loading

Manuels Connexes pour ABB Multidrive ACS880

Sommaire des Matières pour ABB Multidrive ACS880

  • Page 1 ABB industrial drives Montage Armoires Multidrive ACS880...
  • Page 2 Vous pouvez vous procurer les manuels et d’autres documents sur les produits au format PDF sur Internet. Cf section Documents disponibles sur Internet sur la troisième de couverture. Pour consulter des manuels non disponibles sur Internet, contactez votre correspondant ABB. 3AUA0000128527 Rev A DATE : 2011-06-22 © 2011 ABB Oy. Tous droits réservés...

  • Page 3: Table Des Matières

    Formation sur les produits ..........13 Commentaires sur les manuels des variateurs ABB ......13 Documents disponibles sur Internet .

  • Page 5: Contenu De Ce Manuel

    Contenu de ce manuel Ce manuel décrit le montage des Multidrives ACS880 montés en armoire. Vérification du site d’installation Vérifiez que le site d’installation est conforme aux critères énoncés au chapitre Caractéristiques techniques du Manuel d’installation des unités onduleurs ACS880-107 (3AUA0000127694) : •...

  • Page 6: Contrôle De Réception

    Contrôle de réception La livraison doit contenir : • l’ensemble des caissons constituant l’armoire ; • les modules optionnels (si commandés) montés sur les cartes de commande en usine ; • la rampe permettant de déplacer les modules onduleurs volumineux (le cas échéant) ; •...

  • Page 7: Par Appareil De Levage

    ... par appareil de levage Attachez les cordes ou les élingues aux anneaux de levage des barres fixées au sommet de l’armoire. Les cordes doivent former un angle maximum de 60°. 60° Appareils IP54 : Pour les appareils munis de ventilateurs sur le toit, la hauteur mini admissible des cordes ou des élingues est de 2 mètres.

  • Page 8: Déroulement De La Procédure De Montage

    Déroulement de la procédure de montage 1. Fixez l’armoire ou le premier sous-ensemble au sol et au mur ou au plafond. L’armoire peut être montée dos au mur (a) ou en opposition avec une autre armoire (b). Cf. page 9. N.B.

  • Page 9: Fixation De L'appareil Au Sol Et Au Mur/Plafond

    Fixation de l’appareil au sol et au mur/plafond Le variateur doit être monté en position verticale. Fixez l’armoire au sol soit en utilisant les étriers sur le socle de l’armoire, soit en vissant l’armoire au sol au travers des perçages internes (si accessibles).

  • Page 10: Fixation Des Sous-Ensembles Les Uns Aux Autres

    Fixation des sous-ensembles les uns aux autres Les longs ensembles d’armoires sont livrés sous forme de «sous-ensembles pour le transport». Fixez les sous-ensembles les uns aux autres dans l’armoire de jonction incluse à l’extrémité de chaque sous-ensemble. L’armoire contient les vis spécialement conçues pour l’assemblage dans un sachet en plastique.

  • Page 11: Raccordement Des Jeux De Barres C.c

    Raccordement des jeux de barres c.c. Raccordez les jeux de barres c.c. dans l’armoire de jonction par l’avant, comme suit : 1. Retirez le panneau recouvrant les jeux de barres. 2. Dévissez les boulons des pièces de jonction ([a] sur la figure ci-après). 3.

  • Page 12: Autres Options De Montage

    50 (1,97”) Soudage électrique ABB déconseille de fixer l’armoire par soudage. Si toutefois le soudage est la seule méthode de fixation possible, procédez comme suit : raccordez le fil retour de l’équipement de soudage au châssis de l’armoire dans le bas à 0,5 mètre du point de soudage.

  • Page 13: Informations Supplémentaires

    Adressez tout type de requête concernant le produit à votre correspondant ABB, en indiquant le code de type et le numéro de série de l’unité en question. Les coordonnées des services de ventes, d’assistance technique et de services ABB se trouvent à l’adresse www.abb.com/drives, en sélectionnant Sales, Support and Service network (Contact «Services»...
  • Page 14 Nous contacter ABB France Division Produits Automation Activité Moteurs, Machines & Drives 465, avenue des Prés Seigneurs Z.A. La Boisse - BP 90145 01124 Montluel Cedex FRANCE Téléphone 0 810 020 000 Télécopieur 0 810 100 000 Internet http://www.abb.com/drives...
