Contenu de ce manuel

Ce manuel décrit le montage des Multidrives ACS880 montés en armoire.
Vérification du site d'installation
Vérifiez que le site d'installation est conforme aux critères énoncés au chapitre
Caractéristiques techniques du Manuel d'installation des unités onduleurs ACS880-107
(3AUA0000127694) :
•
Le site d'installation doit être suffisamment ventilé ou refroidi pour évacuer la chaleur
dissipée par le variateur.
•
Les conditions ambiantes sont conformes aux spécifications du variateur.
•
Le mur derrière l'appareil est en matériau ininflammable.
•
Les dégagements au-dessus de l'appareil sont suffisants pour ne pas entraver la
circulation d'air de refroidissement et faciliter la maintenance.
•
Le sol sur lequel il repose est en matériau ininflammable, aussi lisse que possible, et
suffisamment solide pour supporter le poids de l'appareil. Vérifiez la planéité avec un
niveau à bulle. L'écart maximum admissible de la surface du sol par rapport à
l'horizontale est de 5 mm tous les 3 mètres. Le cas échéant, aplanissez le site
d'installation car les pieds de l'armoire ne sont pas réglables.

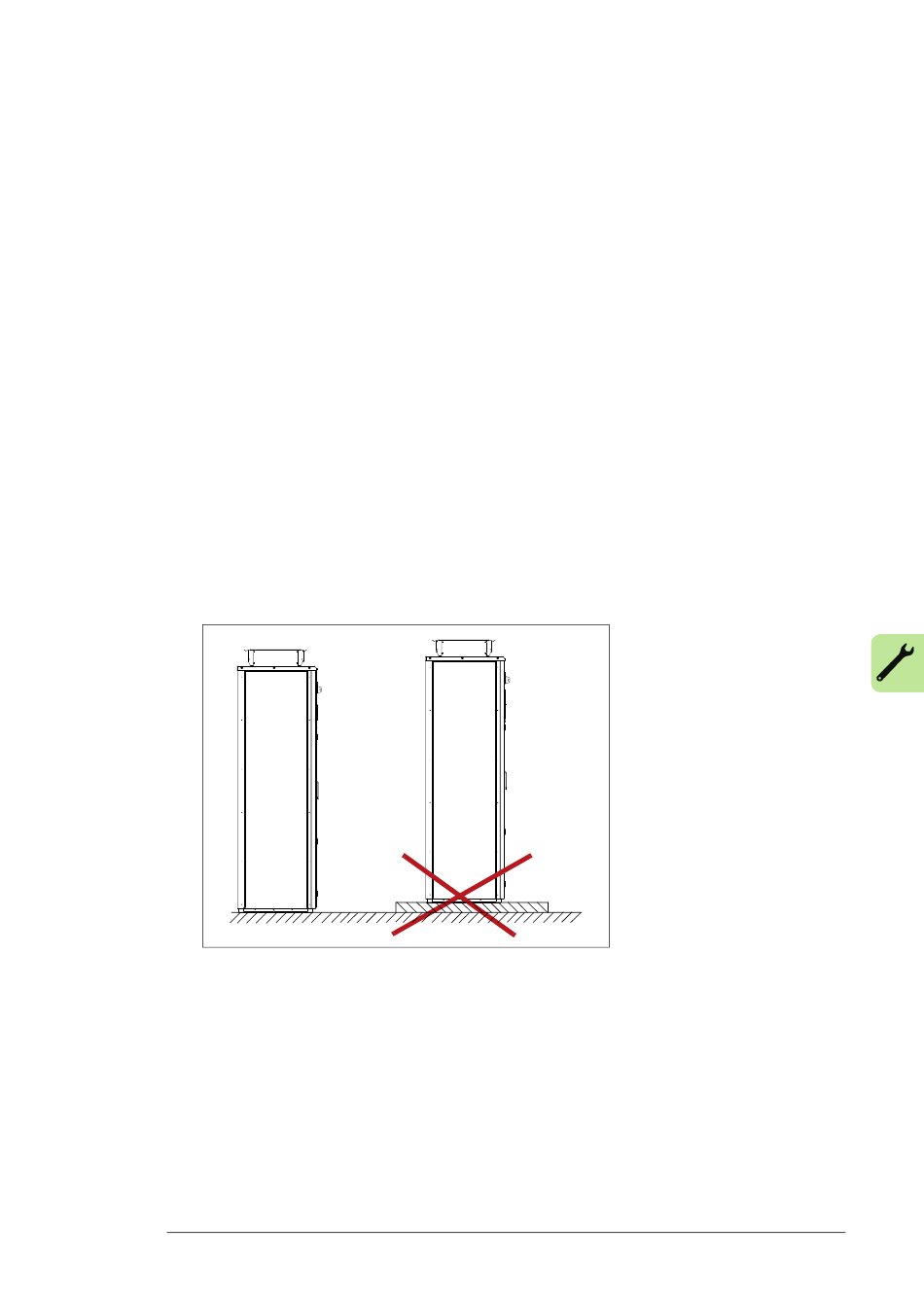

N.B. : Pour faciliter la maintenance, ne surélevez pas l'onduleur par rapport au sol. La
rampe fournie avec le module onduleur pour le déplacer ne fonctionne que s'il se
trouve au sol.
Outils nécessaires
Liste des outils nécessaires pour mettre l'appareil en place, le fixer au sol et au mur et
serrer les raccordements :
•
appareil de levage, chariot élévateur ou transpalette (vérifiez la capacité de charge !),
barre en fer, vérin et rouleaux ;
•
tournevis Pozidrive et Torx (2,5...6 mm) ;
•
clé dynamométrique ;
•
jeu de clés et d'attaches.
