CEMO KS-Mobil 400 l Manuel D'utilisation

Masquer les pouces

Publicité

Les langues disponibles
  • FR

Les langues disponibles

Liens rapides

Télécharger ce manuel

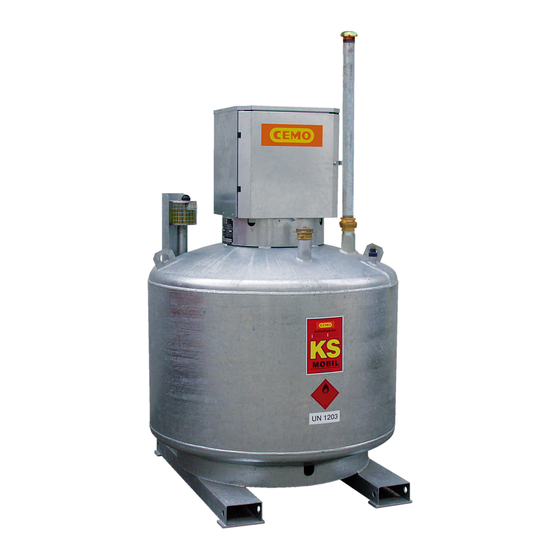

KS-Mobil 400 l, 600 l, 980 l
Mobile Kraftstofftankanlage
D
bestehend aus einem doppelwandig verzinkten
2-15
Stahlbehälter mit Handpumpe TP3 oder Elektropumpe.
ADR-Zulassung – Zulassungs-Nr.:
D/BAM 6599/31A für 400 l / 600 l
D/BAM 6600/31A für 980 l
- Betriebsanleitung Original -
Mobile filling station
GB
consisting of a double-walled, galvanised steel tank
16-29
with TP3 hand pump or electric pump.
ADR approval – Approval no.:
D/BAM 6599/31A for 400 l / 600 l
D/BAM 6600/31A for 980 l
F
Station de ravitaillement essence mobile
constituée d'un réservoir en acier galvanisé à double
30-43
paroi avec pompe manuelle TP3 ou pompe électrique.
Homologation ADR – N° d'homologation:
D/BAM 6599/31A pour le modèle 400 l / 600 l
D/BAM 6600/31A pour le modèle 980 l
Impianto mobile di rifornimento carburante
I
composto da un serbatoio in acciaio a doppia parete
44-57
zincato con pompa manuale TP3 o elettropompa.
Certificazione ADR – N. di omologazione:
D/BAM 6599/31A per 400 l / 600 l
D/BAM 6600/31A per 980 l
E
Sistema de depósito de combustible móvil
compuesto de un recipiente de acero galvanizado de
58-71
doble pared con bomba manual TP3 o bomba eléctrica.
Homologación ADR – Núm. homologación:
D/BAM 6599/31A para 400 l / 600 l
D/BAM 6600/31A para 980 l
138.0539.307 / 11.15 / Rn
All manuals and user guides at all-guides.com
In den Backenländern 5 • D-71384 Weinstadt
Tel. +49 7151 9636-0 • Fax +49 7151 9636-98 • www.cemo.de
KS-Mobil
400 l
KS-Mobil
600 l
KS-Mobil
980 l
CEMO GmbH
B
