Descrição do produto
3.1
Descrição geral
O jateador de areia está disponível nas versões com 1 reservatório ou com 2 reservatórios. A versão
com 1 reservatório pode ser convertida em uma versão com 2 reservatórios por meio de um reservatório
suplementar (ver Acessórios).
3.2
Módulos e elementos funcionais
1
Manga para a mão
2
Grelha de fundo
3
Seletor (apenas na versão com 2 reservatórios)
4
Interruptor LIG/DESL (iluminação)
5
Tampa do depósitol
6
Regulador de pressão
7
Manômetro
8
Vidro de proteção
9
Caneta
10 Pedal de acionamento
11 Mangueira de ar comprimido
12 Cabo elétrico
13 Conexão do pedal (A) (conexão push-in)
6 7
5
4
3
2
1
10
11
8
9
12
22
21
- 5 -
14 Conexão de ar (conexão push-in)
15 Depósito de jateamento
16 Câmara misturadora
17 Cartucho de filtragem (conexão push-in)
18 Tubo de aspiração
19 Conexão do pedal (B) (conexão push-in)
20
Válvula do separador de águar
21 Separador de água
22 Conexão do pedal (B) (conexão push-in)
(apenas na versão com 1 reservatório)
23 Ferramenta para o bocal doseador
24 Conjunto de conexão
24
23
13
14
20
18
17 16
19
pt
20

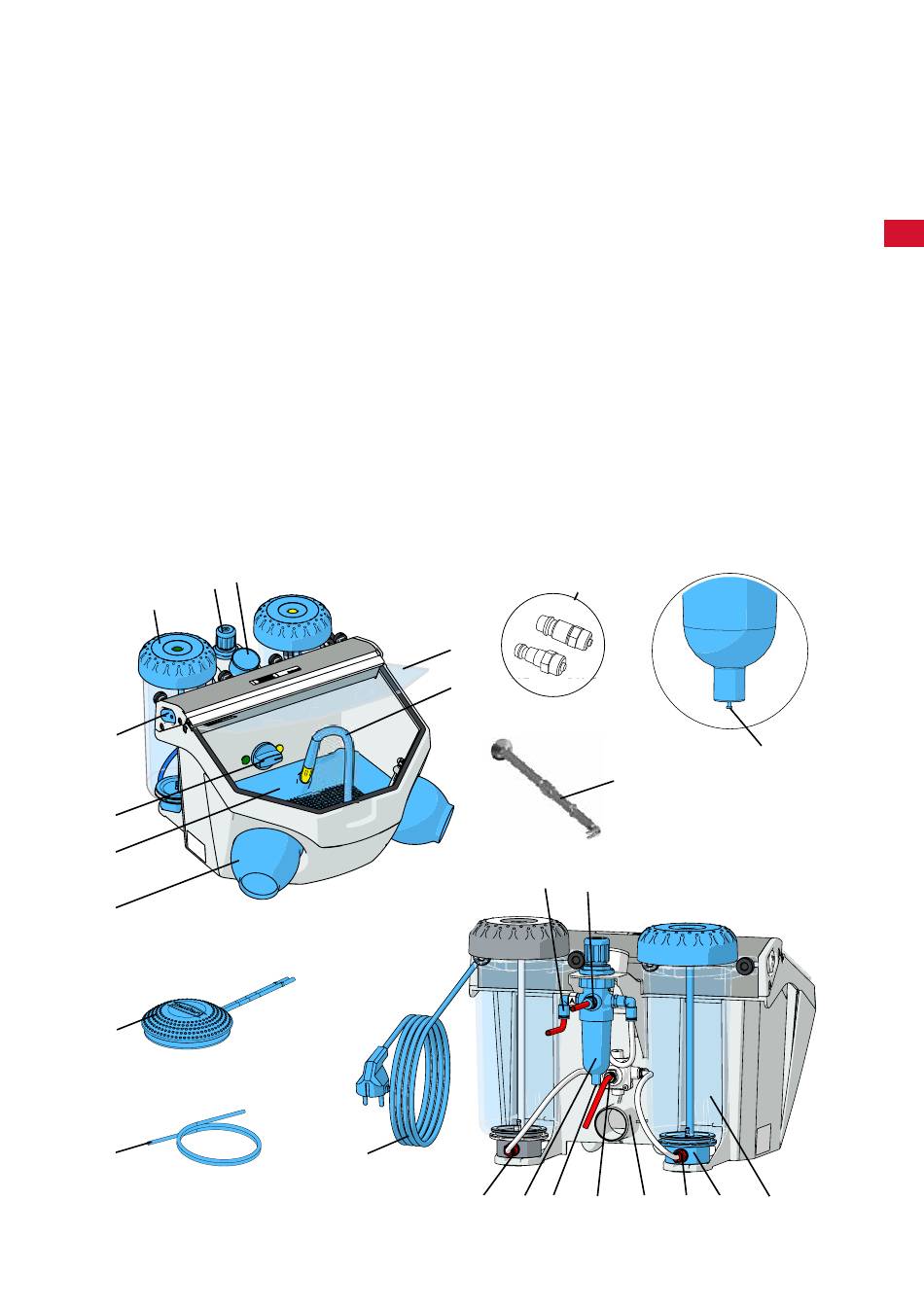

Fig. 1
