3 Description du produit
3.1 Description générale
La sableuse est disponible avec 1 silo et avec 2 silos� Il est possible de transformer la version à 1 silo en
version à 2 silos en ajoutant un silo�
3.2 Composants et éléments fonctionnels
1 Manchettes
2
Grille de fond
3 Sélecteur (seulement sur la version à 2 réservoirs)
4 Commutateur MARCHE/ARRÊT (éclairage)
5
Couvercle du silo
6 Prise d'air
7 Manomètre
8
Vitre de protection
9 Pièce à main
10 Commande à pied
11 Tuyau d'alimentation en air comprimé
12 Câble de raccordement
13 Raccord de la commande à pied (A)
(raccord push-in)
6 7
5
4
3
2
1
10
11
8
9
12
22 21
- 5 -
14 Prise d'air (raccord push-in)
15 Silo de sablage
16 Chambre de mélange
17 Cartouche de filtre (raccord push-in)
18 Tube d'aspiration
19 Raccord de la commande à pied (B)
(raccord push-in)
20 Vanne du purgeur
21 Purgeur d'eau
22 Raccord de la commande à pied (B)
(raccord push-in) (seulement sur la
version à 1 réservoirs)
23 Outil pour buse de dosage
24 Ensemble de raccordement
24
23
13
14
20 19 18 17 16
fr
20
15

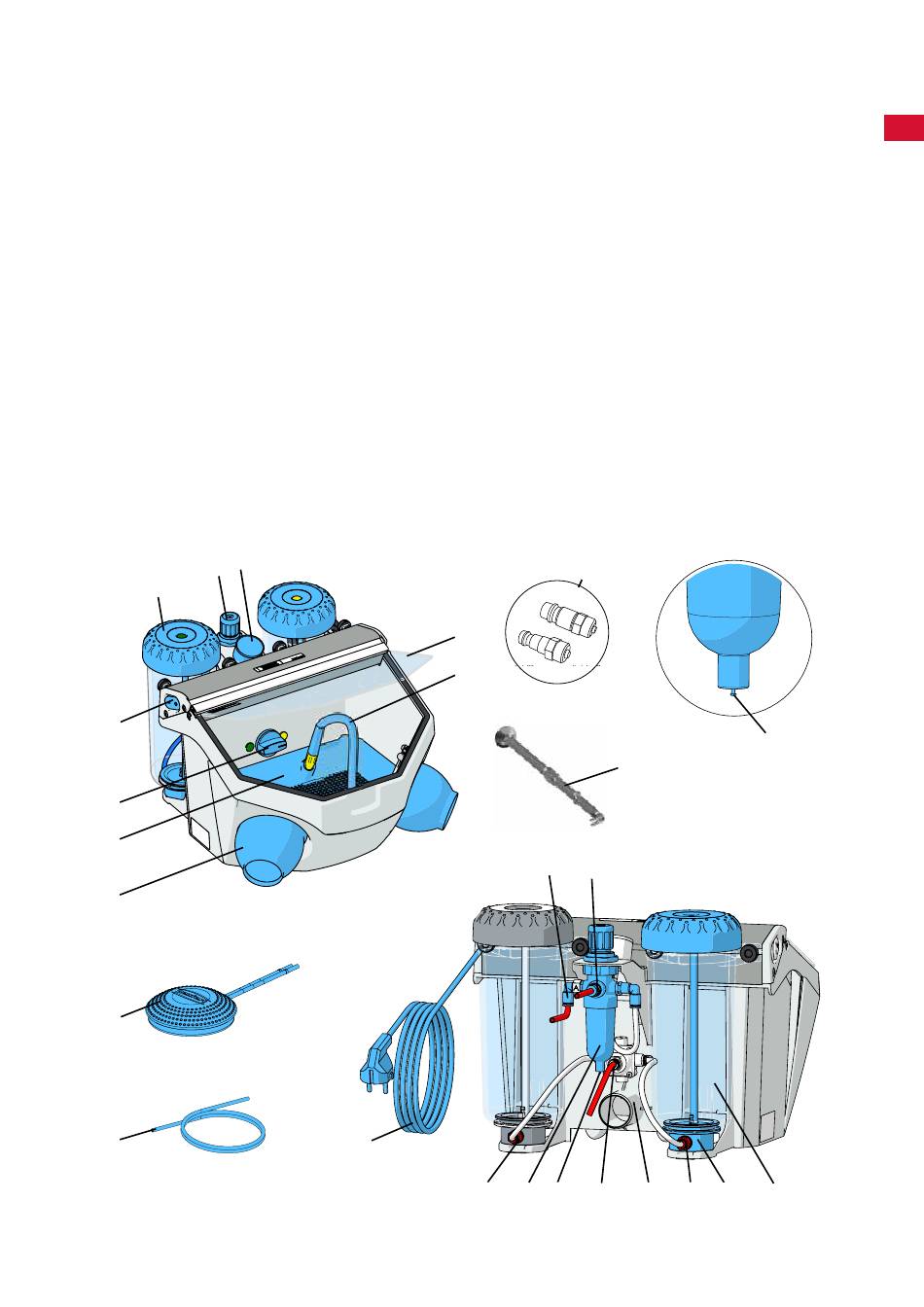

Fig. 1
