6
Ne pas démarrer/arrêter l'appareil avec l'interrupteur
d'alimentation électrique. Cela peut être mauvais et dan-
gereux pour l'appareil et pour l'installation.
Contrôles avant d'allumer
Avant de démarrer l'appareil, contrôler:
„ robinet gaz ouvert
„ alimentation électrique de l'appareil (interrupteur géné-
ral sur ON)
„ raccordement et éventuelle alimentation du dispositif
de contrôle
Lors d'un premier allumage ou bien après une période
d'arrêt prolongé, la présence d'air dans la canalisation
gaz peut amener à faire un nouveau tentative d'allu-
mage jusqu'à purge complète du circuit.
6.2.1 Commande de base à 1 bouton OCDS012
Démarrage chauffage
1. S'assurer que le contact 1-3 soit fermé au moyen du pont
installé à l'usine. Si un sélecteur été/hiver (Paragraphe
4.4.6.2 p. 39 ) a été installé, s'assurer que le sélecteur soit
en position "hiver" (contact 1-3 fermé).
2. Activer le contact Z9 à l'aide du dispositif de contrôle prévu
à cet effet (thermostat, thermostat avec horloge ou contact
sec).
3. Après le temps de pré ventilation (40 secondes environ)
l'électrovanne gaz s'ouvre et le brûleur s'allume.
4. En présence de flamme, le coffret de contrôle garde la vanne
gaz ouverte.
5. Dans le cas contraire, le coffret de contrôle tente à nouveau,
à 3 reprises, le démarrage après les temps de prélavage né-
cessaires. Si malgré cela la flamme ne s'allume pas, l'appa-
reil est bloqué, le voyant de blocage (B) présent sur la com-
mande s'allume (Figure 6.1 p. 47 ).
6. En cas de défaut, appuyer sur le bouton de réinitialisation
(A).

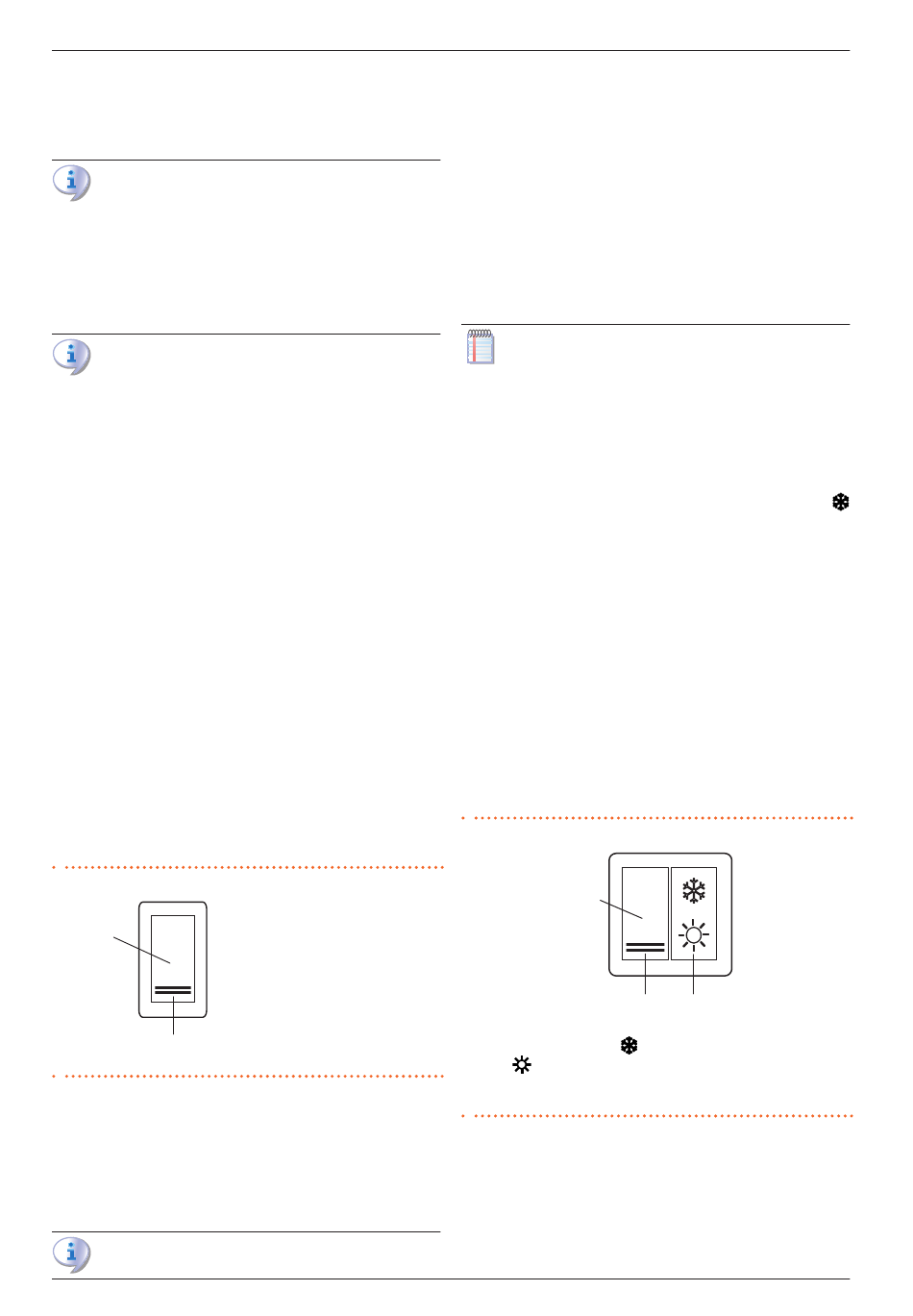

Figure 6.1 Commande de base à 1 bouton
A
B
Arrêt chauffage
1. Déactiver la démande de chauffage en ouvrant le contact Z9
à l'aide du dispositif de contrôle prévu à cet effet (thermos-
tat, thermostat avec horloge ou contact sec).
2. Le brûleur s'arrête, mais les ventilateurs continuent de tour-
ner jusqu'à ce que l'appareil soit complètement froid.
En cas de périodes prolongées d'inutilisation, voir
A
Bouton de réinitialisation
B
Voyant défaut
Manuel d'installation, d'utilisation et d'entretien – Next-R
Paragraphe 7.5 p. 50 .
Démarrage ventilation (fonctionnement en été)
1. Fermer le robinet gaz et s'assurer que l'appareil est sous
tension.
2. À l'aide d'un bouton été/hiver approprié (Paragraphe
4.4.6.2 p. 39 ), sélectionner le mode été (contact 1-3 ou-
vert, contact 1-2 fermé). De cette façon ne démarrera que
le ventilateur.
3. Pour arrêter le ventilateur, appuyer à nouveau le bouton sur
la position hiver (contact 1-2 ouvert).
Il est conseillé, durant l'été, de désactiver la demande
de chauffage en ouvrant le contact Z9 au moyen du
contrôle prévu (thermostat, thermostat programmable
ou contact sec).
6.2.2 Commande de base à 2 boutons OCTR000
Démarrage chauffage
1. Appuyer le bouton été/hiver (A) sur la position hiver
(Figure 6.2 p. 47 ).
2. Activer le contact Z9 à l'aide du dispositif de contrôle prévu
à cet effet (thermostat, thermostat avec horloge ou contact
sec).
3. Après le temps de pré ventilation (40 secondes environ)
l'électrovanne gaz s'ouvre et le brûleur s'allume.
4. En présence de flamme, le coffret de contrôle garde la vanne
gaz ouverte.
5. Dans le cas contraire, le coffret de contrôle tente à nouveau,
à 3 reprises, le démarrage après les temps de prélavage né-
cessaires. Si malgré cela la flamme ne s'allume pas, l'appa-
reil est bloqué, le voyant de blocage (C) présent sur la com-
mande s'allume (Figure 6.2 p. 47 ).
6. En cas de défaut, appuyer sur le bouton de réinitialisation
(B).
Figure 6.2 Commande de base à 2 boutons
B
A
Bouton été/hiver (position
tion
pour fonctionnement en été, ventilation seulement)
B
Bouton de réinitialisation
C
Voyant défaut
Arrêt chauffage
1. Déactiver la démande de chauffage en ouvrant le contact Z9
à l'aide du dispositif de contrôle prévu à cet effet (thermos-
tat, thermostat avec horloge ou contact sec).
2. Le brûleur s'arrête, mais les ventilateurs continuent de tour-
ner jusqu'à ce que l'appareil soit complètement froid.
Conduction ordinaire
C
A
pour fonctionnement en chauffage; posi-
47
