2
pas d'installer les aérothermes à des hauteurs inférieures
à 2,5 m du sol.
2.4.2.3 Aérothermes avec soufflage vertical
Une distance minimale de 1 mètre de tous les côtés est requise
autour de l'aérotherme avec soufflage vertical.
Le Tableau 2.1 p. 27 indique les hauteurs minimales et maxi-
males recommandées pour l'installation et la portée d'air maxi
au sol, en fonction de la hauteur effective de l'aérotherme du sol
(indiquée par H).
Pour les aérothermes avec soufflage vertical, les ailettes
de la grille de départ doivent être complètement ou-
vertes.

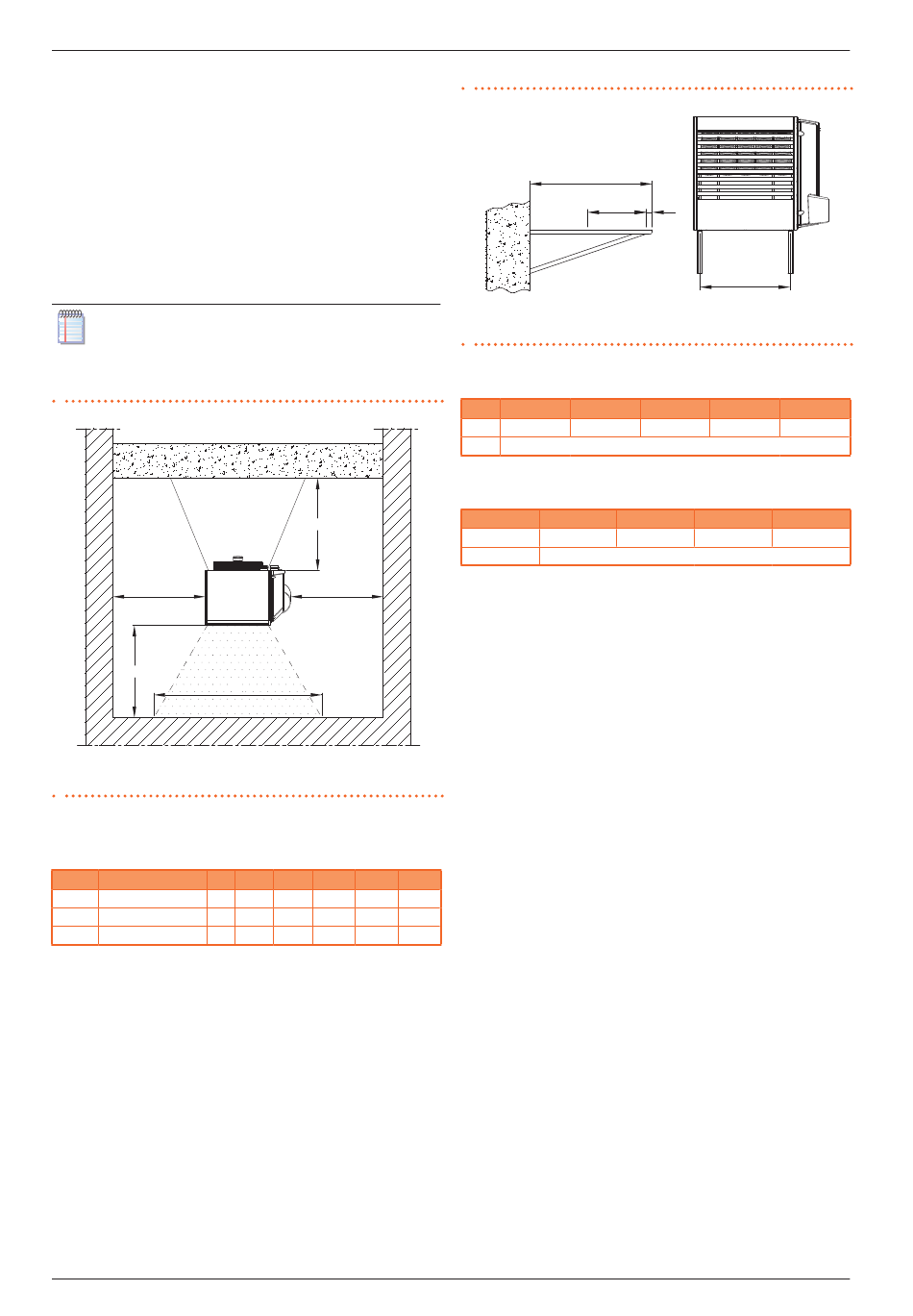

Figure 2.3 Distances minimales à respecter
> 1 m
H
A
Portée d'air maxi
H
Hauteur de fixation de l'aérotherme
Tableau 2.1 Hauteur de fixation et portée d'air maxi pour aérothermes
avec soufflage vertical
Hmin
Hauteur minimale
m
Hmax
Hauteur maximale
m
A
Portée d'air maxi
m
Example: en cas d'installation d'un R40 V à 6 m du sol (H = 6), la
valeur de la porté d'air maxi (A) est (22 - 6) = 16 m.
2.5
CONSOLE
Robur fourit sur demande des consoles faciles à monter, spéci-
fiques pour les aérothermes Next-R, qui permettent de simplifier
la fixation murale.
Si l'on ne veut pas utiliser ces accessoires, se référer à la FIgure
2.4 p. 27 .
Pour la fixation de l'appareil aux consoles, utiliser 4 écrous M10.
> 1 m
> 1 m
A
R15
R20
R30 V
R40 V
R50 V
3,0
3,0
3,5
5,0
4,0
4,0
6,0
7,0
16-H
16-H
20-H
22-H
Manuel d'installation, d'utilisation et d'entretien – Next-R
Figure 2.4 Installation avec console
A
Écart points de fixation de l'aérotherme
B
Longueur de la console
Tableau 2.2 Dimensions de la console pour aérothermes hélicoïdes
R30
A
370
B
Tableau 2.3 Dimensions de la console pour aérothermes centrifuges
R30 C
A
370
B
Pour les aérothermes avec soufflage vertical, par contre, on
donne les instructions pour suspendre l'aérotherme.
2.5.1 Aérothermes hélicoïdes
Les consoles suivantes sont disponibles sur demande pour les
aérothermes hélicoïdes:
Support à rotation OSTF020 (modèles R15, R20)
▶
Support à rotation O19800020 (modèles R30, R40)
▶
Support à rotation O19800026 (modèle R60)
▶
Support à rotation O19800028 (modèle R80)
▶
Support à rotation OKMN000 (modèle R50)
▶
Console fixe longueur 1,4 m OSFT009
▶
Support tubulaire OSTF005 (modèles R30, R40, R50, R60,
▶
R80)
Tous les supports sont fournis avec les boulons et la contre-
plaque de fixation.
6,0
Pour les instructions d'installation voir notice fournie avec les
8,0
supports.
24-H
2.5.2 Aérothermes centrifuges
Les consoles suivantes sont disponibles sur demande pour les
aérothermes centrifuges:
Console fixe longueur 1,4 m OSFT009
▶
Tous les supports sont fournis avec les boulons et la contre-
plaque de fixation.
Pour les instructions d'installation voir notice fournie avec les
supports.
2.5.3 Aérothermes avec soufflage vertical
Les aérothermes avec soufflage vertical ne prévoient pas de sup-
ports pour la fixation au mur, étant donné qu'ils sont suspendus
au plafond du local à chauffer.
L'aérotherme est équipé, sur le côté du ventilateur, de pattes de
suspension verticale prévues à cet effet, auxquelles accrocher
les câbles de suspension (non fournis) de l'appareil.
Transport et positionnement
B
405
40
A
R40
R50
R60
370
620
810
840
R40 C
R50 C
370
620
1400
R80
1010
R80 C
1010
27
