Installateur hydraulique
1. Enlever le panneau supérieur de l'aérotherme.
2. Enlever la plaque aveugle pour l'évacuation supérieure
(détail 7 dans les schémas dimensionnels, Paragraphe
1.2 p. 8 ) du panneau supérieur.
3. Dévisser les trois vis de fixation du raccord d'évacuation
des fumées au collier de serrage arrière.
4. Introduire l'évacuation des fumées dans l'embout du
panneau supérieur.
5. Fixer avec trois vis le raccord d'évacuation des fumées à
l'embout en haut.
6. Monter la plaque aveugle sur l'évacuation en arrière.
7. Replacer le panneau supérieur de l'aérotherme.
3.3.2 Raccord aspiration air comburant
Ø 80 mm avec joint, sur le côté arrière, en haut (voire les
▶
schémas dimensionnels dans le Paragraphe 1.2 p. 8 ).
3.3.3 Types de raccordements
Les longueurs indiquées sur les Tableaux ci-dessous sont
à considérer en cas d'installations sur lesquelles le tuyau
d'air et/ou le tuyau de fumées effectuent un parcours li-
néaire comme indiqué sur les Figures correspondantes.
Si ce n'est pas le cas, il est nécessaire de procéder au
calcul de vérification des pertes de charge (Paragraphe
3.3.4 p. 32 ).
En cas d'utilisation de conduits différents que ceux
fournis par le fabricant, s'assurer que ces derniers soient
adaptés au type d'appareil sur lequel ils sont installés.
Plus particulièrement, la classe de température du
conduit doit être conforme aux caractéristiques de ser-
vice de l'appareil, et de manière compatible avec la sta-
bilité chimique et physique du système.
Utiliser de toute façon des conduits homologués selon
le type d'installation à realiser. Robur peut fournir en
option des tuyaux rigides, del conduits concentriques et
des embouts homologués.
Les aérothermes Next-R peuvent être installés de l'une des fa-
çons suivantes:

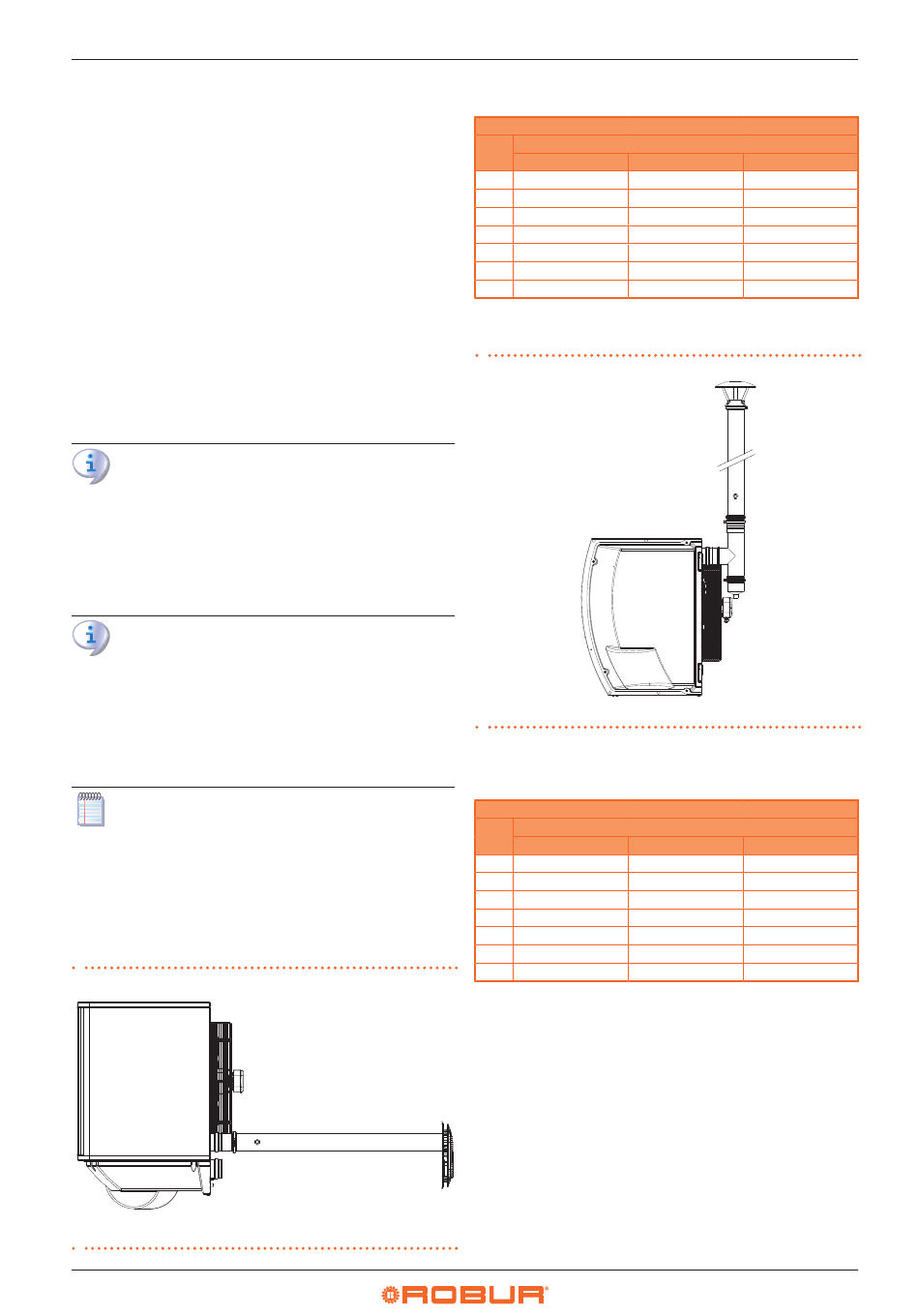

3.3.3.1 Installation type B23 avec tuyau fumées mural
Figure 3.1 Installation type B23 avec tuyau fumées Ø 80
A
Vue de dessus
30
Tableau 3.2 Longueur maximale admissible type B23
R15
R20
R30
R40
R50
R60
R80
3.3.3.2 Installation type B23 avec tuyau fumées en toiture
Figure 3.2 Installation type B23 avec tuyau fumées en toiture Ø 80
A
Tableau 3.3 Longueur maximale admissible type B23 avec conduit
R15
R20
R30
R40
R50
R60
R80
A
Longueur maximale admissible (m)
Conduit fumées
Ø 80
Ø 100
30
30
30
28
16
10
9
A
Vue de droite
fumées en toiture
Longueur maximale admissible (m)
Conduit fumées
Ø 80
Ø 100
30
30
30
25
13
7
6
3
Ø 110
30
30
30
30
30
30
30
30
30
30
30
30
30
30
Ø 110
30
30
30
30
30
30
30
30
30
30
24
30
20
30
