Installateur électrique

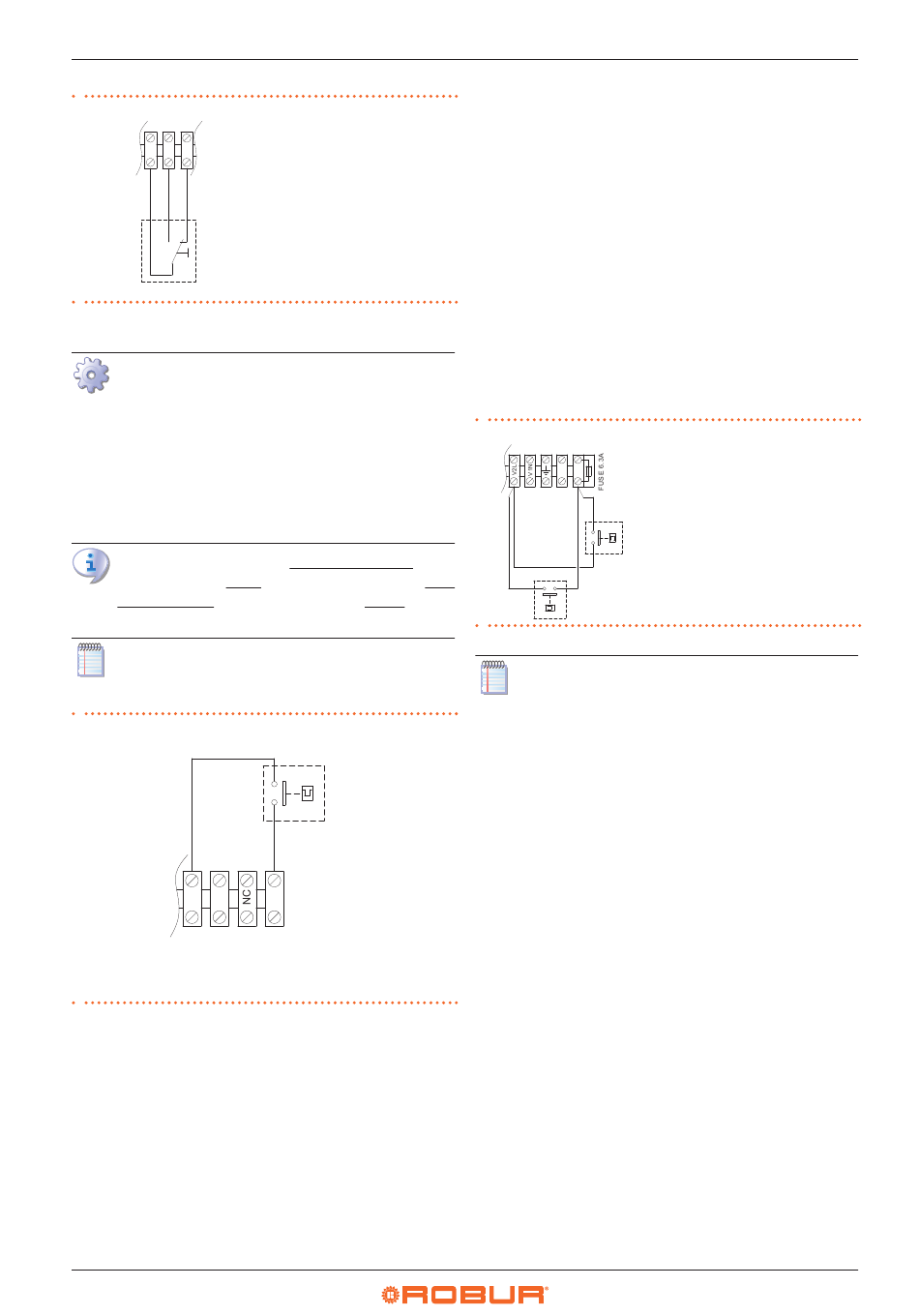

Figure 4.8 Raccordement de l'interrupteur été/hiver
1
2
3
Z1
4.4.6.3 Gestion des niveaux de puissance
Comment raccorder l'autorisation externe pour la
gestion des niveaux de puissance de l'aérotherme
1. Accéder au tableau électrique de l'appareil conformément à
la Procédure 4.2 p. 35 .
2. Retirer le pont 27 entre les bornes L-C du bornier interne.
3. Raccorder le contact sec de l'autorisation externe, à l'aide
d'un câble 2x1 mm², aux bornes L-C du bornier, comme indi-
qué sur la Figure 4.9 p. 40 .
L'aérotherme fonctionne à la puissance maximum quand
le contact L-C est fermé, alors qu'il fonctionne à la puis-
sance minimum quand le contact L-C est ouvert.
La longueur maximale autorisée du câble de connexion
est de 20 mètres.
Figure 4.9 Raccordement sélecteur du niveau de puissance de
l'aérotherme
L
A
Sélecteur du niveau de puissance de l'aérotherme
•
Contact fermé: aérotherme à puissance maximale
•
Contact ouvert: aérotherme à puissance minimale
4.4.6.4 Thermostat à deux étages
Avec un thermostat (ou thermostat programmable) à deux
étages, il est possible de combiner la fonction de gestion du dé-
marrage et du niveau de puissance de l'aérotherme en une seule
commande.
Les raccordements se feront en fonction du schéma électrique
du thermostat utilisé (se référer à la documentation du fabricant
40
Z1
Interrupteur été/hiver
A
N
C
du thermostat), conformément aux indications du Paragraphe
4.4.6.1 p. 39 pour ce qui concerne l'autorisation au fonction-
nement de l'aérotherme et du Paragraphe 4.4.6.3 p. 40 pour
ce qui concerne la gestion des deux niveaux de puissance de
l'aérotherme.
4.4.6.5 Fonctionnement comme destratificateur
Pour les aérothermes avec soufflage vertical seulement, il est
possible d'utiliser un thermostat, positionné de façon approprié,
pour permettre le fonctionnement du ventilateur de l'appareil
seulement (avec le brûleur éteint), en tant que destratificateur.
De cette façon, si la température mesurée par le thermostat au
point d'installation est supérieure au seuil fixé sur le thermos-
tat lui-même, il ne donnera l'autorisation qu'au ventilateur, qui
poussera à nouveau la masse d'air chaud vers le bas.
Le raccordement du thermostat est indiqué en Figure
4.10 p. 40 .
Figure 4.10 Raccordement du thermostat destratificateur
N
L
1
9
M2
A
Le ventilateur de l'aérotherme sera activé chaque fois
qu'il recevra l'autorisation du thermostat destratifica-
teur, sans égard à toute autre autorisation.
4.4.6.6 Contrôle de plusieurs aérothermes avec une seule
autorisation externe
Au moyen d'un raccordement adéquat aux borniers décrits aux
paragraphes précédents, il est possible de gérer le fonctionne-
ment spécifique sur plusieurs aérothermes avec une seule auto-
risation externe.
En cas de gestion centralisée du démarrage/arrêt de plusieurs
aérothermes, il est conseillé d'utiliser:
Le thermostat programmable numérique OCDS008 (décrit
▶
dans le Paragraphe 1.6.5 p. 23 ), jusqu'à 10 aérothermes.
Le logiciel Genius OSWR000 pour la télécommande (décrit
▶
dans le Paragraphe 1.6.6 p. 23 ), jusqu'à 100 aérothermes.
Si vous ne voulez pas utiliser ces outils, la gestion centralisée du
démarrage/arrêt peut être effectuée comme décrit sur la Figure
4.11 p. 41 , au moyen d'un programmateur horaire et plusieurs
thermostats ambiant. La présence des thermostats ambiant au
service de chaque aérotherme permet d'activer l'aérotherme
seulement si la zone spécifique a effectivement besoin de cha-
leur, ce qui permet d'éviter des gaspillages d'énergie. La pré-
sence d'un programmateur horaire permet de subordonner le
démarrage de l'aérotherme, même en présence de demande de
la part du thermostats ambiant, à une autorisation centralisée.
A
Thermostat destratificateur (à
prévoir)
M2 Thermostat de ventilation (déjà à
bord de l'aérotherme)
4
