Installateur électrique

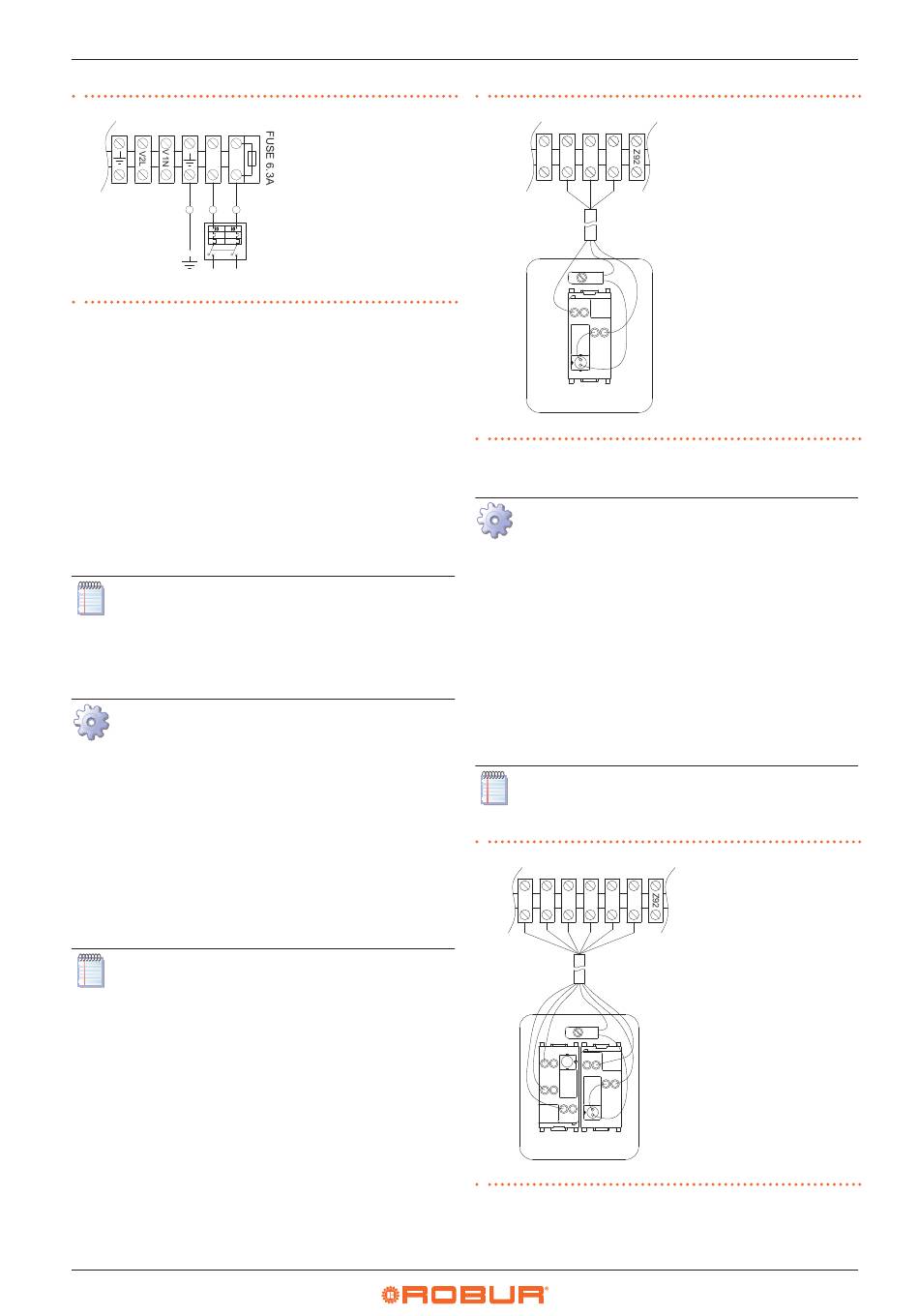

Figure 4.1 Raccordement de l'appareil au réseau électrique
230 V ~ 50 Hz
4.4
SYSTÈME DE CONTRÔLE
Six systèmes de réglage distincts sont prévus, chacun avec des
caractéristiques, composants et schémas spécifiques:
1. Commande de base à 1 bouton OCDS012
2. Commande de base à 2 boutons OCTR000
3. Thermorégulateur OTRG005
4. Thermostat programmable numérique OCDS008 (en combi-
naison avec le thermorégulateur OTRG005)
5. Logiciel Genius pour la télécommande des aérothermes (en
combinaison avec le thermorégulateur OTRG005)
6. Autorisation externe
Les systèmes de contrôle 3, 4 et 5 gèrent en automatique
la modulation de la puissance thermique de l'appareil
sur deux niveaux.
4.4.1 Commande de base à 1 bouton OCDS012
Comment raccorder la commande de base à 1 bouton
OCDS012
La commande doit être installée sur le mur dans une po-
sition adéquate, en utilisant des vis à expansion.
1. Accéder au bornier de raccordement selon la Procédure
4.2 p. 35 .
2. Utiliser un câble 3x1 mm
3. Raccorder les conducteurs au bornier comme indiqué sur la
Figure 4.2 p. 36 .
4. Pour plus d'informations voir la notice fournie avec l'acces-
soire OCDS012.
La longueur maximale autorisée du câble de connexion
est de 20 mètres.
36
L
Phase
N
Neutre
N
L
Composants NON FOURNIS :
GS Interrupteur bipolaire
GS
N
L
2
pour le raccordement.
Figure 4.2 Raccordement commande de base à 1 bouton
3
5
6
7
7
6
5
1
L
L1
P1
OCDS012
4.4.2 Commande de base à 2 boutons OCTR000
Comment raccorder la commande de base à 2 bou-
tons OCTR000
La commande doit être installée sur le mur dans une po-
sition adéquate, en utilisant des vis à expansion.
1. Accéder au bornier de raccordement selon la Procédure
4.2 p. 35 .
2. Utiliser câble FRORR 6x1 mm² (disponibile en option
OCVO015 avec longueur 5 m).
3. Raccorder les conducteurs au bornier comme indiqué sur la
Figure 4.3 p. 36 .
4. Pour plus d'informations voir la notice fournie avec l'acces-
soire OCTR000.
La longueur maximale autorisée du câble de connexion
est de 20 mètres.
Figure 4.3 Raccordement commande de base à 2 boutons
1
2
3
5
6
7
3
6
2
1
5
7
1
2
L
L
L1
1
Z1
P1
OCTR000
4
L1
Voyant défaut
P1
Bouton de réarmement
L1
Voyant défaut
P1
Bouton de
réarmement
Z1
Interrupteur été/hiver
