4

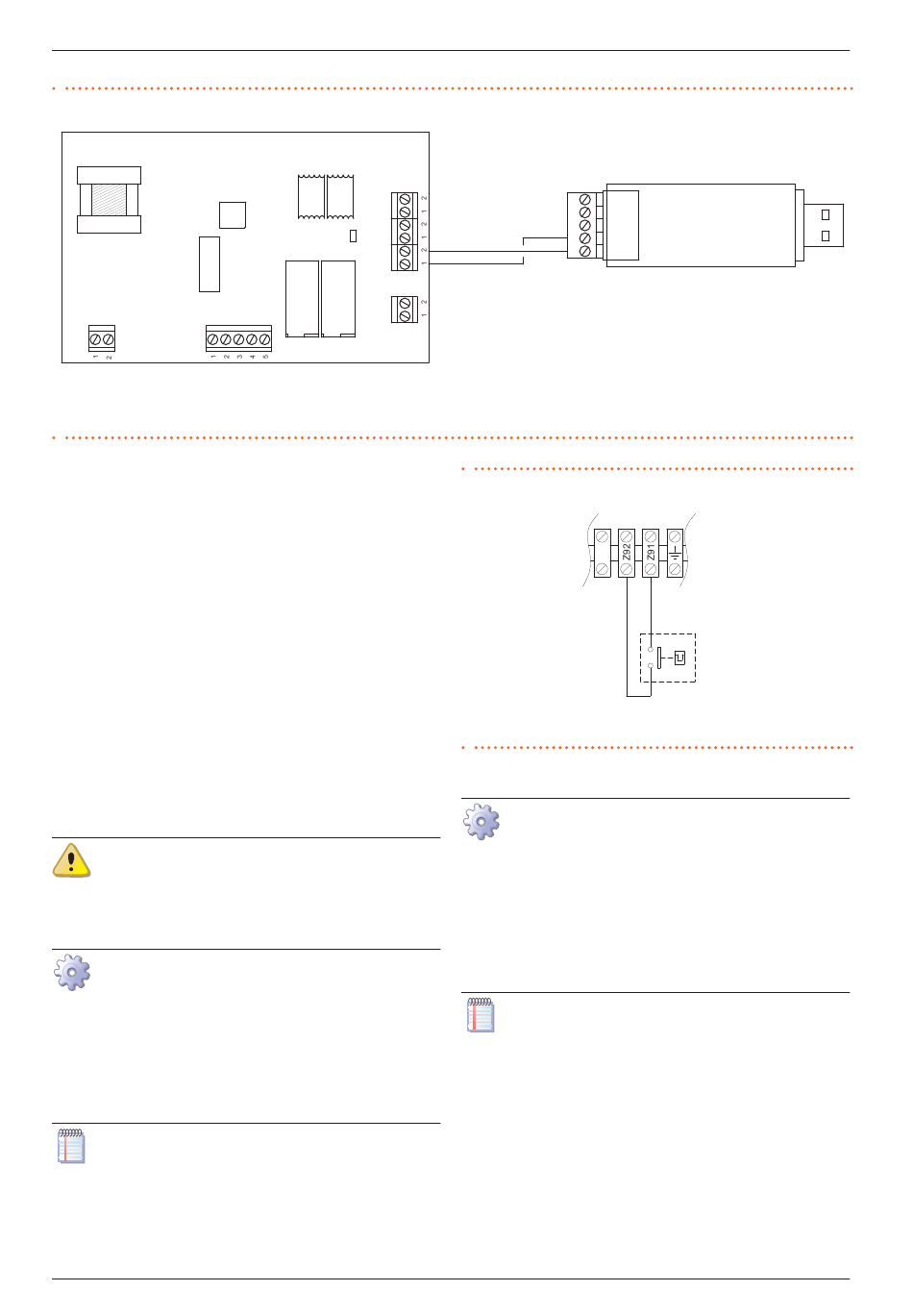

Figure 4.6 Raccordement convertisseur USB/RS485
J1
A
Signal A
B
Signal B
4.4.6 Autorisation externe
Selon le fonctionnement que l'on souhaite obtenir, il faut
disposer:
Dispositif d'autorisation (ex. thermostat, horloge, interrup-
▶
teur,...) doté d'un contact sec NO, pour le démarrage/arrêt
de l'aérotherme.
Dispositif d'autorisation (déflecteur) doté d'un contact
▶
d'échange, pour la gestion de la modalité été/hiver.
Dispositif d'autorisation (par ex. bouton) doté d'un contact
▶
sec NO, pour la gestion des deux niveaux de puissance de
l'aérotherme. À travers l'utilisation d'un thermostat ou ther-
mostat programmable à deux étages, il est possible d'unifier
la gestion du démarrage/arrêt de l'aérotherme avec la ges-
tion des deux niveaux de puissance.
Pour plus de détails concernant la position et la présence éven-
tuelle de ponts électriques sur les contacts du bornier de l'appa-
reil, se référer aux schémas électriques indiqués au Paragraphe
1.4 p. 20 .
Tous les contacts pour autorisations externes du bor-
nier du tableau électrique à l'intérieur de l'appareil
ont une tension de 230 V appliquée à leurs bornes.
4.4.6.1 Marche/arrêt de l'aérotherme.
Comment raccorder l'autorisation externe pour le
démarrage/arrêt de l'aérotherme
1. Accéder au tableau électrique de l'appareil conformément à
la Procédure 4.2 p. 35 .
2. Raccorder le contact sec de l'autorisation externe, à l'aide
d'un câble 2x1 mm², aux bornes Z9-Z9 du bornier, comme
indiqué sur la Figure 4.7 p. 39 .
La longueur maximale autorisée du câble de connexion
est de 20 mètres.
J6
J5
JP
J4
J3
J2
Manuel d'installation, d'utilisation et d'entretien – Next-R
B
A
C
C
Thermorégulateur OTRG005
D
Convertisseur USB/RS485
Figure 4.7 Raccordement de l'autorisation externe pour le démarrage/
arrêt de l'aérotherme
7
Z9
Autorisation externe (ex. thermostat, horloge, interrupteur,
...)
4.4.6.2 Gestion de la modalité été/hiver
Comment raccorder l'autorisation externe pour la
gestion de la modalité été/hiver
1. Accéder au tableau électrique de l'appareil conformément à
la Procédure 4.2 p. 35 .
2. Retirer le pont 28 entre les bornes 1-3 du bornier interne.
3. Raccorder le contact sec de l'autorisation externe, à l'aide
d'un câble 3x1 mm², aux bornes 1, 2, 3 du bornier, comme
indiqué sur la Figure 4.8 p. 40 .
La longueur maximale autorisée du câble de connexion
est de 20 mètres.
Installateur électrique
D
Z9
39
