Installateur hydraulique

Ne pas utiliser d'autres systèmes de fixation sur l'aéro-
therme, autres que les supports prévus à cet effet.
Les aérothermes R15 et R20 ne sont pas équipés de
supports de suspension verticale, car l'installation avec
soufflage vertical s'effectue au moyen du support à
rotation OSTF020 (disponible en option, Paragraphe
2.5.4  p. 28 ).

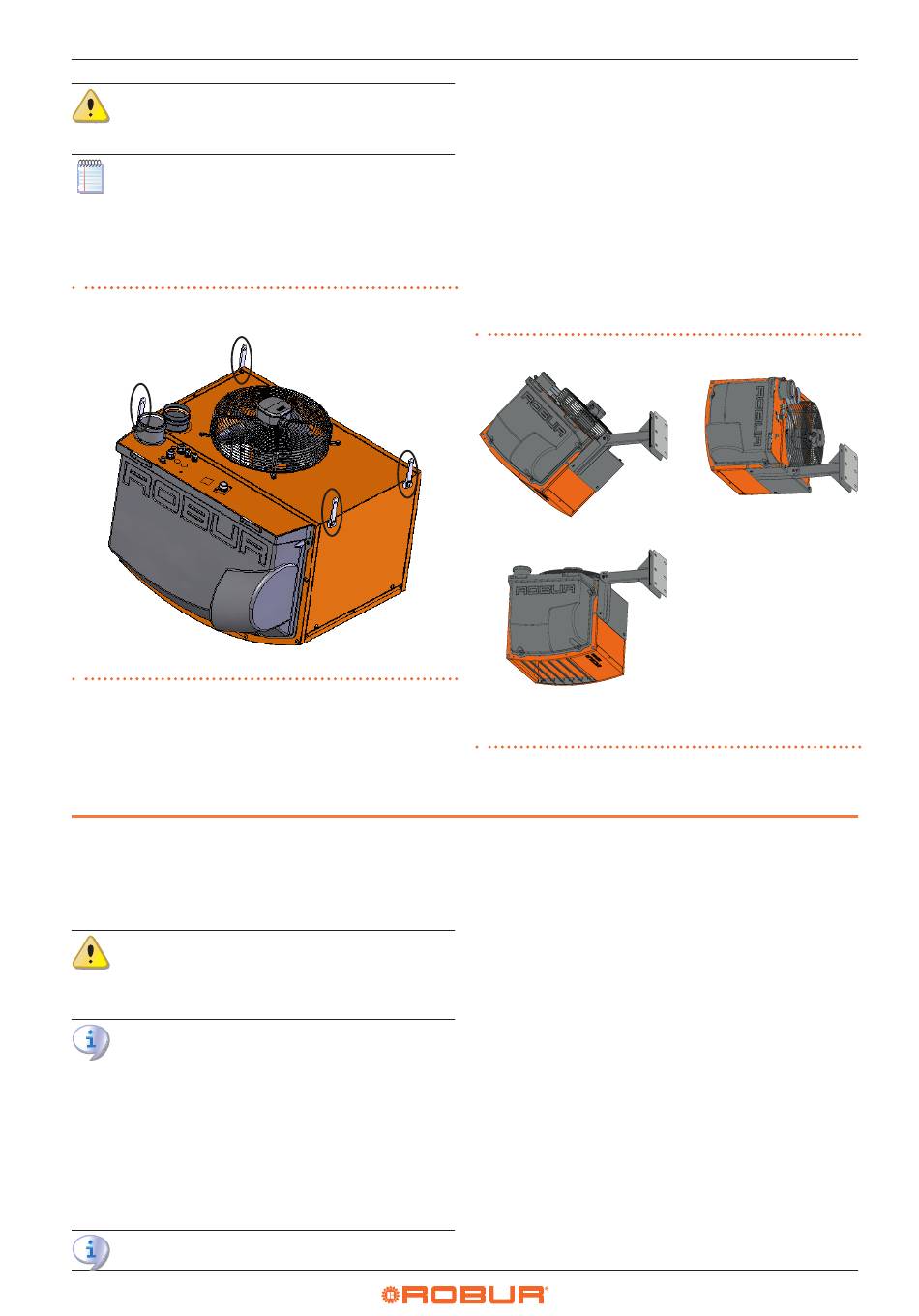

Figure 2.5   Support de suspension de l'aérotherme pour montage au
plafond
A
A
Supports pour suspension verticale
2.5.4 Support à rotation OSTF020 (modèles R15, R20)
Pour les aérothermes R15 et R20, le support à rotation OSTF020
3
INSTALLATEUR HYDRAULIQUE
3.1

MISES EN GARDE

3.1.1 Mises en garde générales
Lire les mises en garde au Chapitre III.1  p.  4 , il y a des
informations importantes sur les normes et sur la sécu-
rité.
Conformité normes installations
L'installation doit être conforme aux normes en vigueur
applicables, selon le Pays et la localité d'installation, en
matière de sécurité, de conception, de réalisation et
d'entretien de:
„ installations thermiques
„ installations gaz
„ évacuation des produits de combustion
„ évacuation des condensats
L'installation doit en outre être conforme aux
28
A
A
A
(disponible en option) permet d'orienter l'aérotherme soit ho-
rizontalement, soit avec une inclinaison de 45°, soit avec souf-
flage vertical (inclinaison de 90°), en utilisant toujours le même
support.
Le support doit en tout cas être placé sur le mur, même en cas
de soufflage vertical (il n'est pas possible de suspendre l'aéro-
therme dans ce cas, car il n'est pas équipé de supports de sus-
pension verticale).
Le support est fourni avec les boulons et la contreplaque de
fixation.
Pour les instructions d'installation voir notice fournie avec le
support.
Figure 2.6   Positions du support OSTF020
A
Support en position horizontale
(0°)
prescriptions du constructeur.
3.2

ADDUCTION GAZ COMBUSTIBLE

3.2.1 Raccord gaz

3/4" M (modèles R15, R20, R30, R40, R50)
3/4" F (modèles R60, R80)
sur le côté arrière, à gauche (voire les schémas dimensionnels
dans le Paragraphe 1.2  p. 8 ).
Installer un joint flexible entre l'appareil et le tuyau du gaz.
3.2.2 Vanne d'arrêt obligatoire
Prévoir une vanne d'arrêt du gaz (manuelle) sur la ligne d'ad-
duction du gaz, près de l'appareil, pour pouvoir l'isoler en
cas de besoin.
Prévoir un raccord union.
Réaliser le raccordement conformément aux normes appli-
cables.
B
A
C
B
Support à 45°
C
Support à 90°
