Caractéristiques et données techniques
1.5
MODES DE FONCTIONNEMENT
L'aérotherme Next-R peut fonctionner sur deux niveaux de puis-
sance du brûleur (maximum et minimum), en maintenant la vi-
tesse du ventilateur constante.
Pour sélectionner le niveau de puissance, il faut utiliser un dispo-
sitif de contrôle approprié (Paragraphe 1.6 p. 22 ).
Les thermorégulateurs OTRG005, le thermostat programmable
numérique OCDS008 et le logiciel Genius OSWR000 pour la té-
lécommande permettent une gestion automatisée des deux ni-
veaux de puissance.
En cas de dispositifs de contrôle de différent type (OCDS012,
OCTR000 ou autorisation externe) il est nécessaire de gérer les
niveaux de puissance au moyen de l'ouverture ou de la ferme-
ture du contact 27 (Figures 1.14 p. 20 et 1.15 p. 21 ). En détail:
contact 27 fermé: puissance maximale
▶
contact 27 ouvert: puissance minimale
▶
1.6
CONTRÔLES
1.6.1 Dispositif de contrôle
L'appareil peut fonctionner seulement s'il est relié à un dispositif
de contrôle, choisi parmi :
1. Commande de base à 1 bouton OCDS012
2. Commande de base à 2 boutons OCTR000
3. Thermorégulateur OTRG005
4. Thermostat programmable numérique OCDS008 (en combi-
naison avec le thermorégulateur OTRG005)
5. Logiciel Genius OSWR000 pour la télécommande des aé-
rothermes (en combinaison avec le thermorégulateur
OTRG005)
6. Autorisation externe
1.6.2 Commande de base à 1 bouton OCDS012

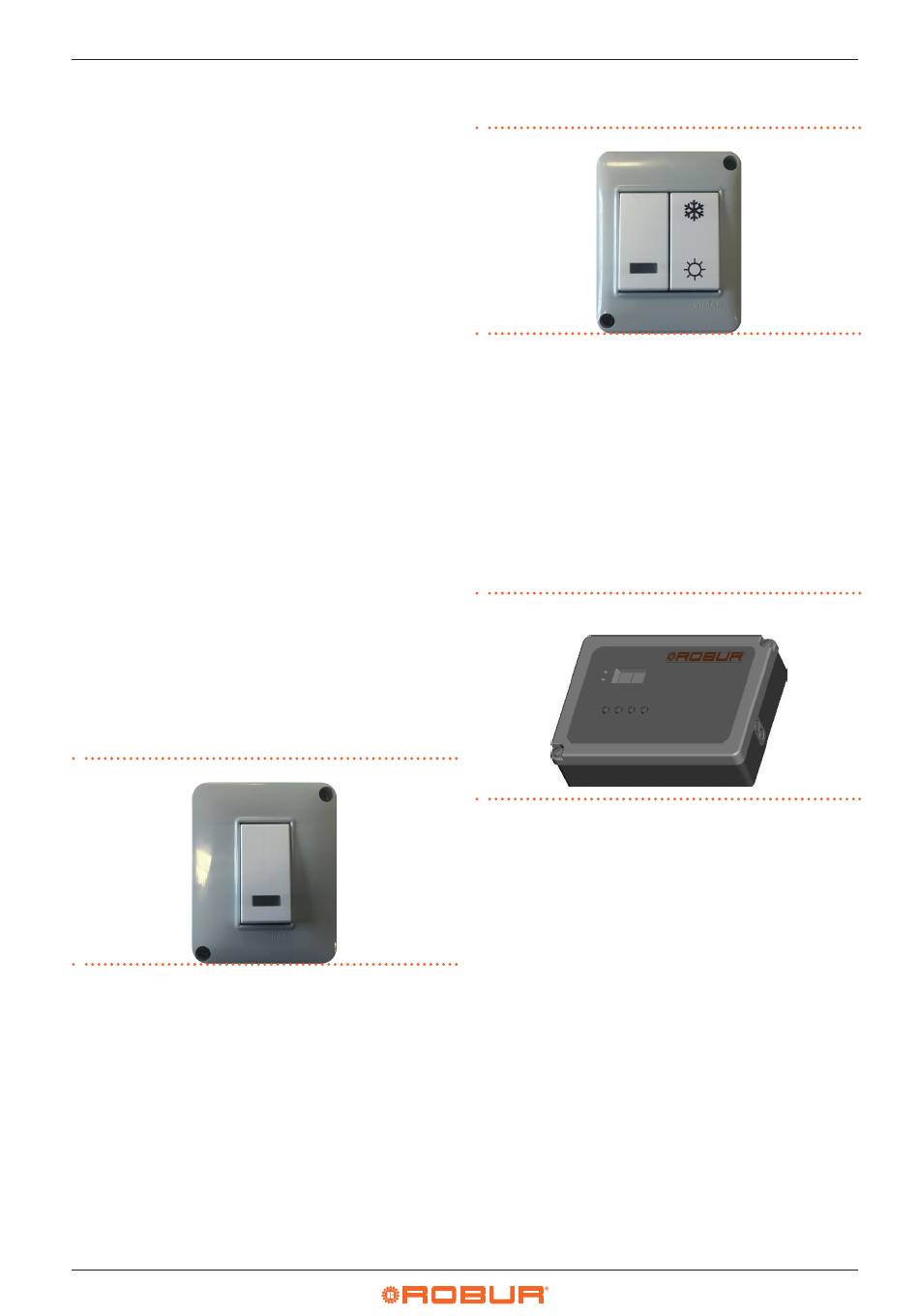

Figure 1.16 Commande de base à 1 bouton OCDS012
Le commande de base à 1 bouton OCDS012 signalise le défaut
de la flamme et permet son réarmement.
Il ne permet pas de gérer la mise en marche et l'arrêt de l'appa-
reil pour le chauffage, ni la ventilation en été, ni la modulation
de la puissance.
Ses fonctions sont:
Signal lumineux sur l'état de blocage de la flamme.
▶
Réinitialisation du défaut de la flamme.
▶
Pour d'autres détails et schémas, voir le Paragraphe 4.4.1 p. 36 .
22
1.6.3 Commande de base à 2 boutons OCTR000
Figure 1.17 Commande de base à 2 boutons OCTR000
La commande de base à 2 boutons OCTR000 signale l'état de
blocage de la flamme et permet sa réinitialisation. De plus, elle
permet de sélectionner la modalité de ventilation été.
Il ne permet pas de gérer la mise en marche et l'arrêt de l'appa-
reil pour le chauffage, ni la modulation de la puissance.
Ses fonctions sont:
Signal lumineux sur l'état de blocage de la flamme.
▶
Réinitialisation du défaut de la flamme.
▶
Activation de la ventilation en été.
▶
Pour d'autres détails et schémas, voir le Paragraphe 4.4.2 p. 36 .
1.6.4 Thermorégulateur OTRG005
Figure 1.18 Thermorégulateur OTRG005
Le thermorégulateur est un dispositif en mesure de gérer direc-
tement les aérothermes muraux: l'interface sur écran, simple et
intuitive, permet à l'utilisateur de modifier les paramètres de
réglage, de gérer leur démarrage/arrêt et de modifier le mode
de fonctionnement (chauffage ou ventilation été); une interface
série permet aussi de créer des systèmes en cascade gérés par
un seul thermostat programmable (accessoire OCDS008, décrit
au Paragraphe 1.6.5 p. 23 ), avec de nombreux avantages en
termes de thermorégulation surtout en cas de grands espaces.
Les fonctions principales sont:
Marche/arrêt de l'aérotherme.
▶
Détection de la température ambiante par la sonde CTN.
▶
Diagnostic.
▶
Réinitialisation du défaut de la flamme.
▶
Visualisation des valeurs et configuration des paramètres de
▶
l'aérotherme.
Configuration du point de consigne chauffage et ventilation
▶
en été.
Gestion automatique de la modulation.
▶
Activation de la ventilation en été.
▶
Possibilité de réaliser des systèmes en cascade.
▶
Possibilité de télécommande via Modbus.
▶
