Guide d'installation
IRB1-AAA
La seule différence avec le mode précédent est que la sensibilité au masquage distant est
considérablement plus faible. Il peut détecter le masquage avec une petite boîte, comme un plateau
repas, mais pas une boîte à chaussures ou un rideau.
C'est le mode anti-masque avec la plus faible probabilité de fausses alarmes.
L'anti-masque plafonds bas s'active en configurant le commutateur/switch SW3: 7 et SW3: 8 sur
"ON" et SW 3:10 sur "OFF". Toutes les autres fonctions fonctionnent normalement.

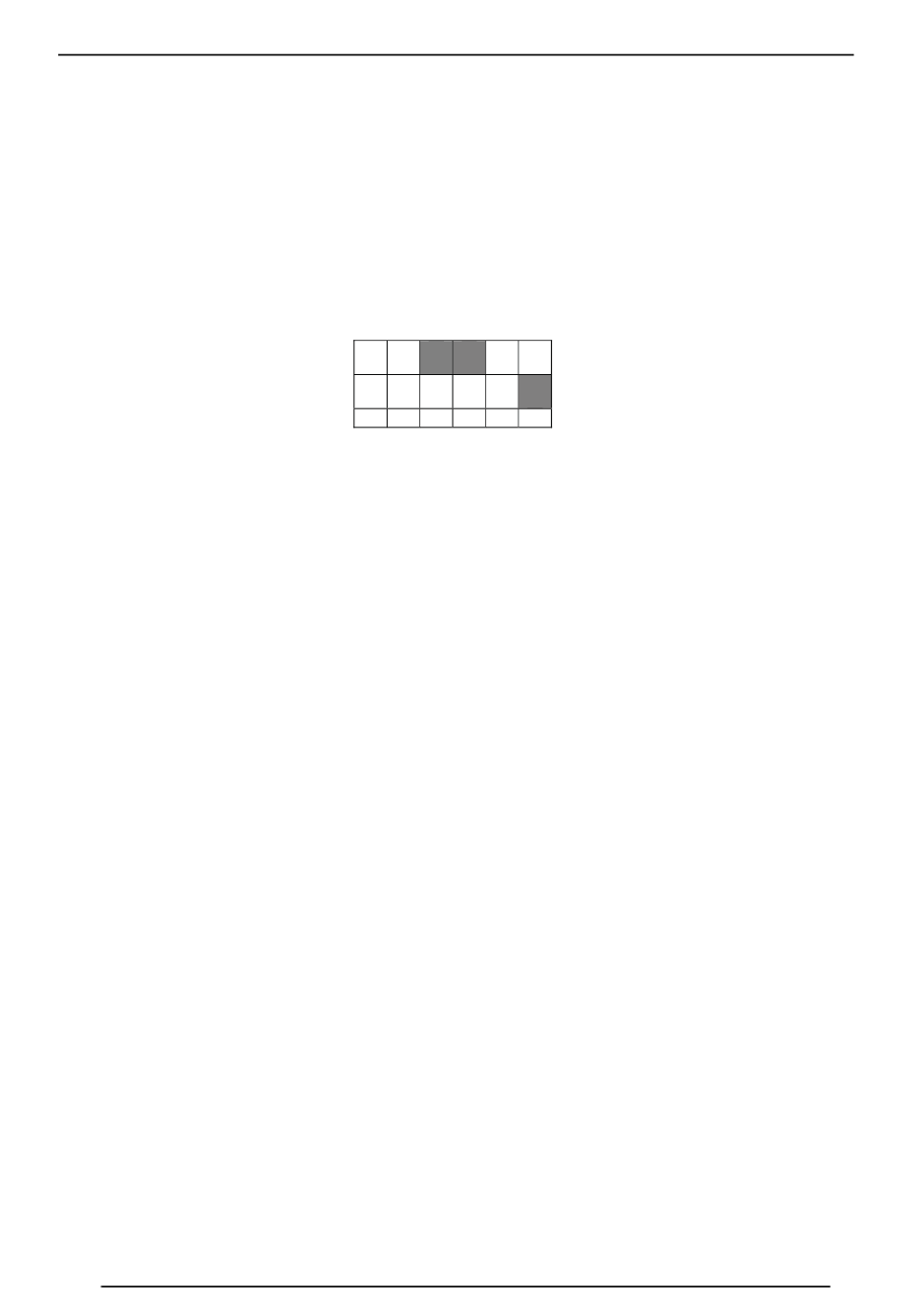

Figure 17. Configuration du commutateur/switch, fonction anti-masque plafonds bas
11.3 Anti-masque pour masquage volontaire/intentionnel
Ce mode est utilisé si la balise doit être capable de détecter comme le ruban ou bande d'isolation en
PVC noir et un récepteur de surveillance supplémentaire ne peut être justifié. Si la détection du ruban
isolant noir n'est pas une exigence requise, les modes anti-masques généraux sont recommandés.
Une partie de la lumière provenant de l'émetteur principal infra rouge est réfléchie sur un mur/plafond
ou sur un réflecteur adapté (disponible en accessoire) vers la fenêtre IR inférieure. Si quelqu'un met un
autocollant ou une peinture sur l'une des fenêtres infra rouge, le signal décroissant est détecté. Si une
boîte à chaussures est maintenue devant la balise, le signal augmente et est également détecté. La
fonction anti-masque de la fenêtre supérieure est active en complémentarité.
Si les niveaux infra rouge (IR) diffèrent beaucoup, de la référence à la fois du plus bas au plus haut
pendant un certain temps, le relais anti-vandalisme se relâche et la LED clignote par un mode de
clignotement, une fois par seconde.
La balise IRB1 doit être placée avec précaution, environ 15 cm sur un mur / plafond ou utiliser le
cache/réflecteur.
Si le cache/réflecteur est utilisé, la balise IRB1 doit être placé à 30 cm des objets sur les côtés, au-
dessus et en dessous, et à au moins un mètre libre des objets en face de celle-ci, comme le montre la
Figure 14
à la page 17 et la
fois sur le mur et au plafond, la distance entre les objets doit être plus grande.
Il existe un risque plus élevé de fausses alarmes avec ce mode.
La fonction anti-masque pour le masquage volontaire est activé en configurant SW3: 7 et SW 3:10 sur
"OFF" et SW3: 8 sur "ON". Toutes les autres fonctions fonctionnent normalement.
23 Février 2017 / Ver. A
5
6
7
8
9
Figure 15
à la page 17. Si plusieurs objets sont proches, par exemple à la
10
TD 93216FR
18
