Guide d'installation
IRB1-AAA
6.
Connecter la balise IRB1-AAA comme Master/Slaves
Jusqu'à onze balises de localisation peuvent être connectées ensemble et synchronisées pour
augmenter la zone de couverture avec le même code de localisation.
Une balise fonctionne en tant que Master en mettant le commutateur/switch SW3: 6 sur ON et SW3:
10 sur OFF. La balise Master défini le code d'Identité (ID/code) et si nécessaire la transmission radio
immédiate, tous les autres balises de localisation sont en mode Slave. Le mode Slave est
automatiquement activé sur les unités qui reçoivent le code depuis la balise Master.
La puissance de sortie peut être réglée indépendamment sur chaque balise de localisation, tandis que
SW1 et SW2 n'ont pas de fonction en mode Slave.
Il n'y a pas de limitation ferme de la longueur et du type de câble de synchronisation. Cependant, il est
recommandé que la longueur totale du câblage ne dépasse pas les 100 m et qu'un câble de catégorie
5 (CAT5) avec paire torsadée soit utilisé.
La balise IRB1-AAA est compatible avec la balise IRB-AAA, mais pas avec les balises Slaves P950. Si
une balise Master ou Slave P950 doit être remplacée, alors les deux balises Master et Slaves doivent
être remplacés.
Le mode Master ne doit être utilisé que si la synchronisation est nécessaire.

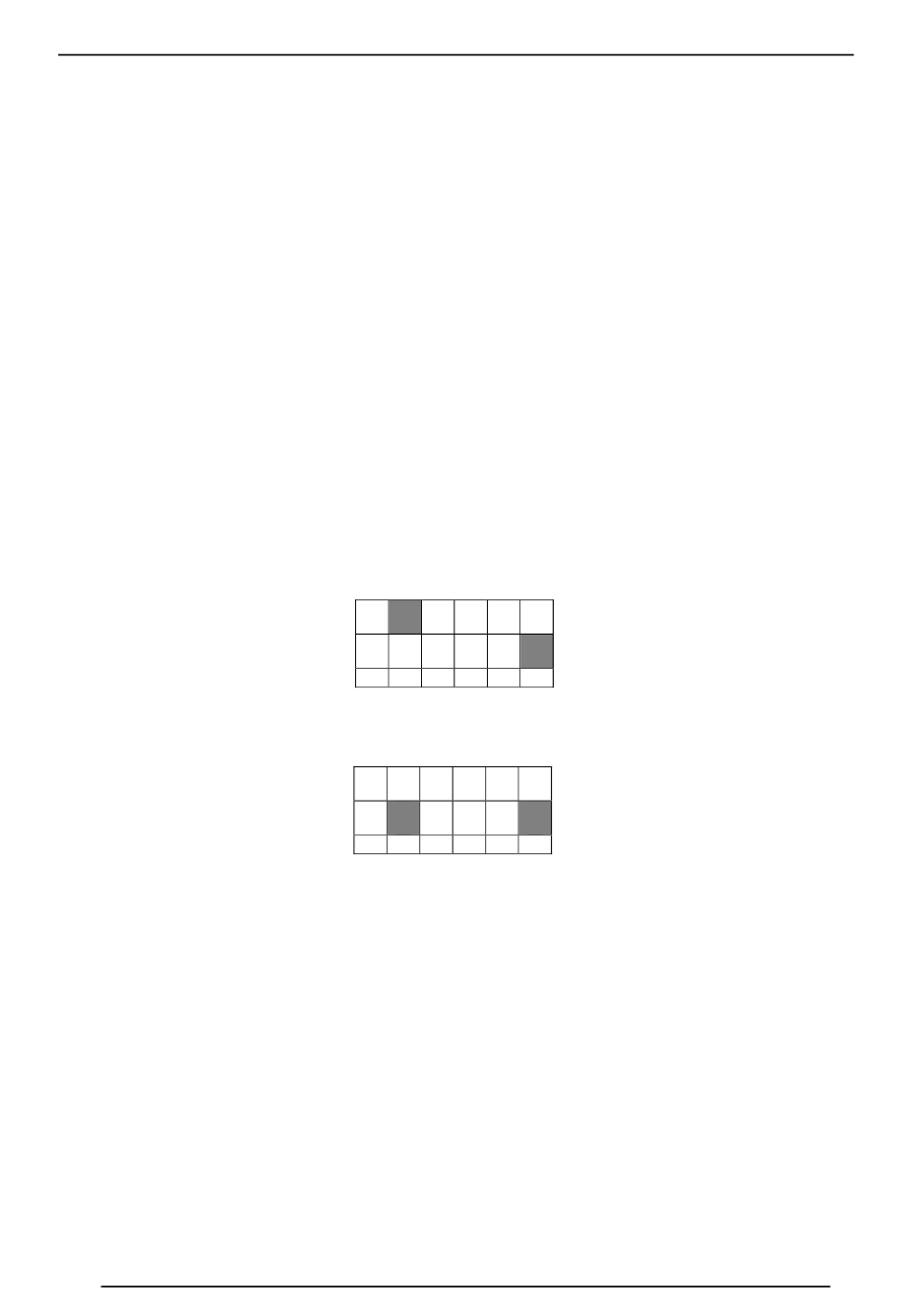

Figure 5. Réglage par commutateur/switch, Synchronisation du matériel, Master
Figure 6. Réglage par commutateur/switch, Synchronisation du matériel, Slaves
Tous les ' SYNC + ' sont connectés ensemble et tous les ' SYNC- ' sont connectés ensemble. Ceci doit
s'effectuer sur toutes les unités qui doivent être synchronisées. Le câblage pourrait être chaîné ou
connecté en étoile et dans ce cas avec la balise Master au centre.
23 Février 2017 / Ver. A
5
6
7
8
9
10
5
6
7
8
9
10
TD 93216FR
8
