Guide d'installation
IRB1-AAA
10. Surveillance de localisation
La sortie du moniteur est galvaniquement isolée, (relais pour contact sec) et est utilisée pour
superviser les balises de localisation. Le relais s'ouvre lorsqu'un défaut est détecté, l'unité est protégée
ou masquée. Le relais est fermé en fonctionnement normal.
Lorsqu'un défaut est détecté ou que l'unité est masquée, le déclenchement du relais est retardé de 5
secondes pour réduire le risque d'alarmes parasites. Si l'unité est protégée (tamper protection) (la vis
droite est enlevée), le relais se relâche immédiatement.
Le relais est de faible impédance, donc il n'y a pas de limite ferme sur le nombre de balises IRB1-AAA
peuvent être connectés en série. A noter qu'il peut être difficile de trouver l'unité défaillante si trop
d'unités sont connectées dans chaque boucle.
1
Connectez le connecteur de surveillance sortie de la balise de localisation au module d'alarme
T941AM8 ou T941AM32. Voir le Guide d'installation du module d'alarme approprié
2
Effectuer les connexions série. Plusieurs sorties de surveillance de localisation peuvent être
connectées en série et connectées à une entrée commune sur le module d'alarme.

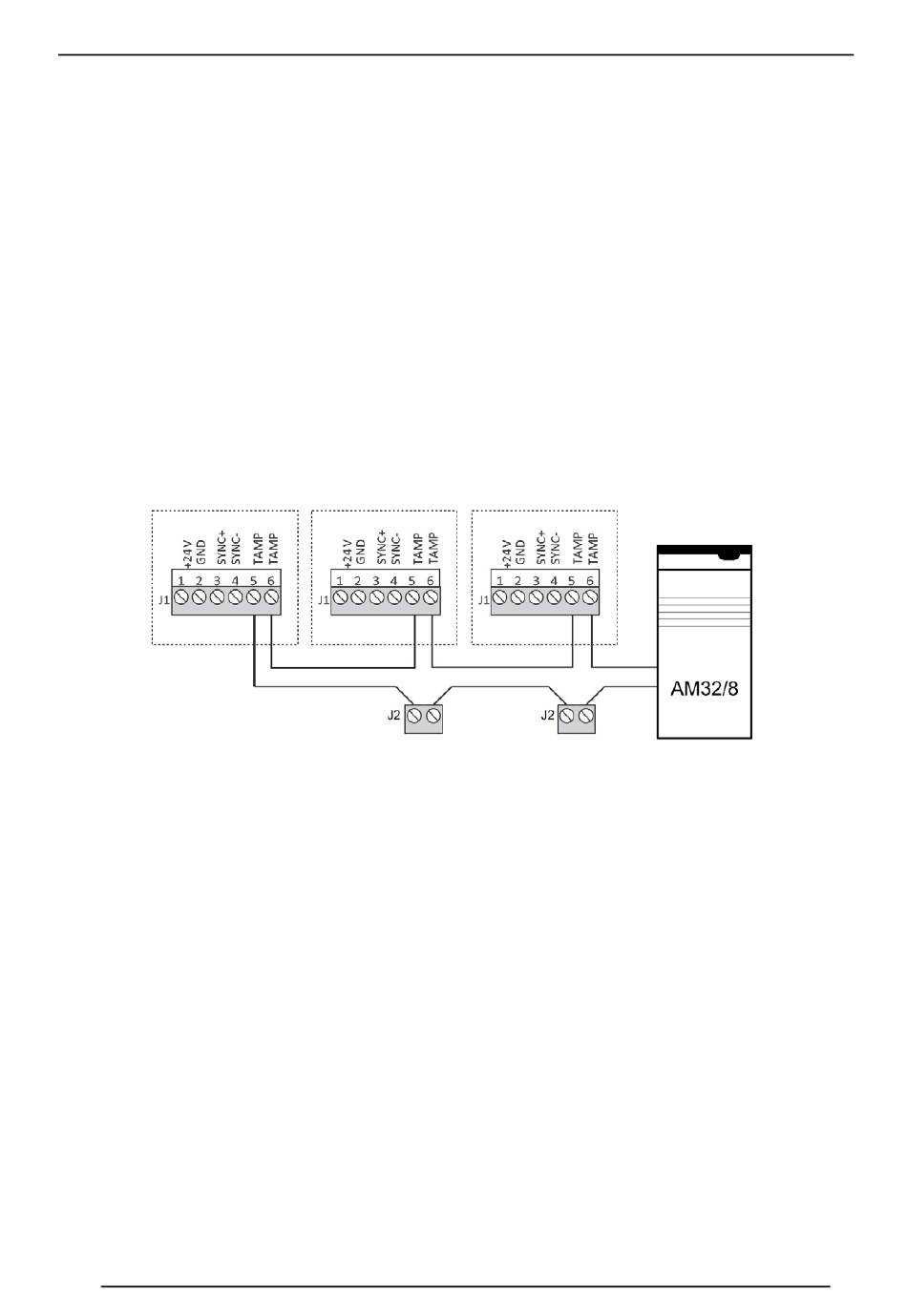

Figure 13. Surveillance de balise de localisation
10.1 Fonction anti-vandalisme (Tamper protection)
La vis à droite de la balise de localisation IRB1-AAA est constamment surveillée avec un interrupteur
photo optique. Si la vis est enlevée, le relais 'anti-vandalisme' est relâché et la LED clignote par un
clignotement court chaque seconde. L'indication par LED est retardée de 5 secondes pour éviter que
des personnes mal attentionnées apprennent comment cela fonctionne.
En complément de la surveillance de vis, un capteur de zone magnétique est monté. Pour activer la
fonction, insérez simplement un aimant (N ° d'article: R490240, MAGNET, NEO 30 490240P2) avec un
diamètre de 3,4mm et une longueur de 20mm dans le trou du boîtier arrière. La fonction est activée
automatiquement et fonctionne avec la surveillance des vis.
Si la protection anti-vandalisme du boîtier arrière est également nécessaire, le boîtier arrière présente
un logement dans sa partie inférieure où un relais supplémentaire peut être collé. Son aimant est
monté dans un trou dans le mur, adjacent à la vis de fixation. Les fils sont connectés en série avec la
simple boucle d' anti-vandalisme. Une seule protection magnétique anti-vandalisme peut être utilisée
sur le boîtier.
23 Février 2017 / Ver. A
TD 93216FR
