Mise en place de la batterie
1. Placez la batterie sur le support dans le
compartiment de la batterie
Installez la batterie en plaçant les bornes à
l'extérieur.

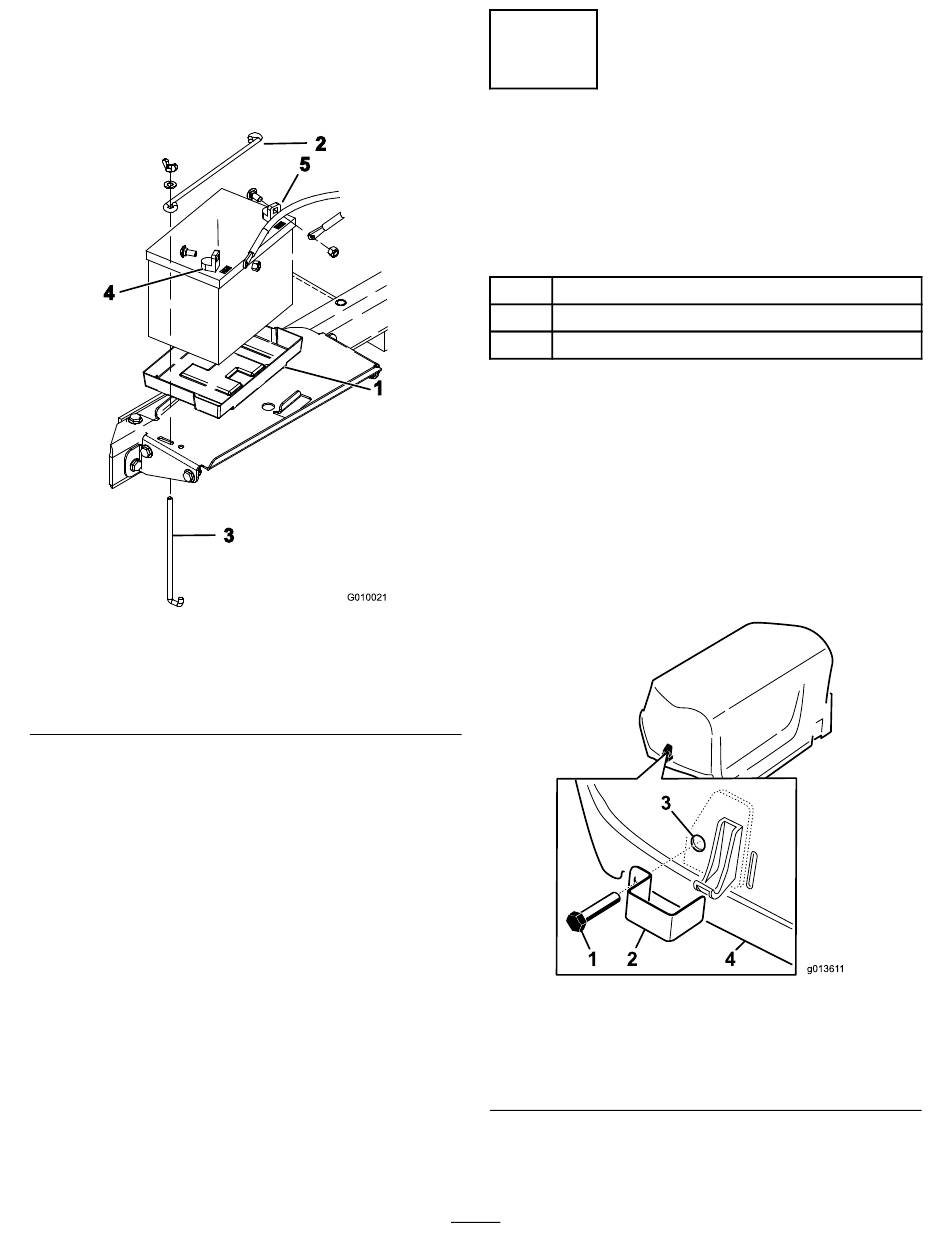

Figure 13
1. Support de batterie
2. Tige de maintien
3. Tige en J
2. Fixez la batterie sur le socle du compartiment
avec une tige de maintien horizontale, 2 tiges en
J, 2 rondelles plates et 2 écrous à oreilles.
3. Fixez le câble positif (rouge) sur la borne positive
(+) de la batterie avec un boulon de carrosserie
et un écrou.
4. Placez ensuite le capuchon de caoutchouc sur
la borne positive.
5. Fixez le câble négatif (noir) sur la borne négative
(–) de la batterie avec un boulon de carrosserie
et un écrou.
6. Fermez et verrouillez la porte du compartiment
de la batterie.
(Figure 13).
g010021
4. Borne positive (+)
5. Borne négative (–)
4
Installation de la gâche du
capot arrière
Modèles CE
Pièces nécessaires pour cette opération:
2 Dispositif de blocage de verrou
2 Boulon
2 Rondelle-frein dentée intérieure
Procédure
Si la machine doit être utilisée dans un pays membre
de l'union européenne (CE), montez la gâche sur
le capot arrière comme suit, en conformité avec la
réglementation de la CE.
1. Déposez le capot arrière.
2. Fixez une gâche par-dessus le verrou du capot
(Figure 14) à l'aide d'un boulon entièrement
fileté (2 en tout).
1. Boulon
2. Dispositif de blocage de
verrou
3. Avec une pince et une clé, vissez une rondelle
de blocage interne sur chaque boulon (1 à 2
filets) pour fixer les boulons sur le capot.
15
Figure 14
3. Rondelle de blocage
interne (sous le capot)
4. Capot
g013611
