1.

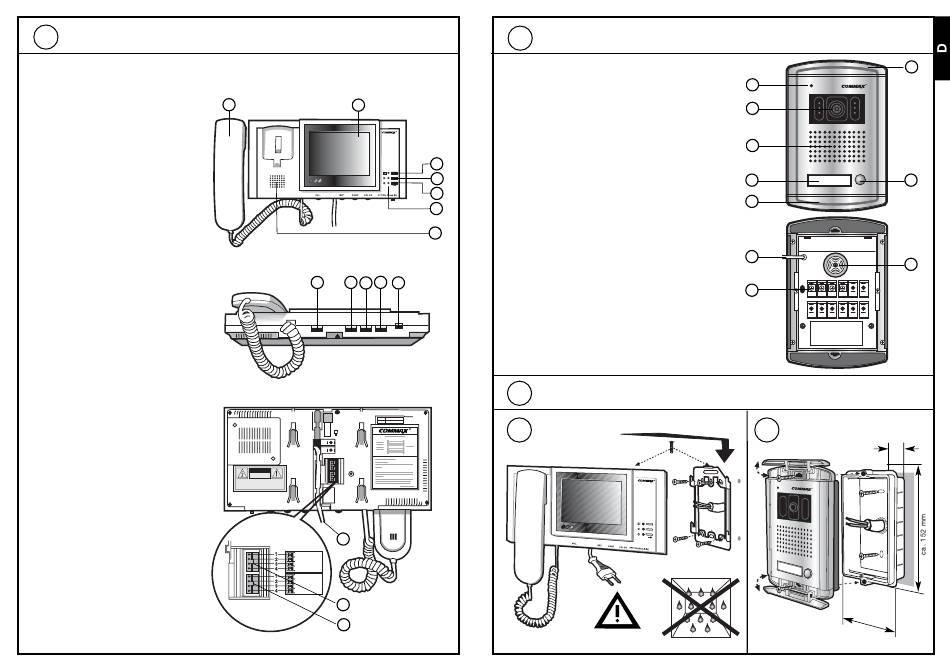

Technische Ausstattung
1.) Monitor Taste
Bei Betätigung wird die
Außenkamera für ca. 30 sec.
eingeschaltet, das Bild wird
auf den Monitor übertragen
2.) Gegensprechanlage (Option)
Bei Betätigen wird das Wand-
telefon DP-4VR oder der
2. Monitor gerufen
3.) Türöffner (Option)
Taste zum Öffnen der Tür
4.) Betriebsanzeige
Leuchtet, wenn der Monitor
eingeschaltet ist
5.) Lautstärkeregler Gong
6.) Helligkeitsregler
Zum Einstellen der Bildhelligkeit
des Monitors
7.) Kontrast
8.) Farbeinstellung
9.) EIN/AUS-Schalter
Für die Video-Türsprechanlage
10.) Hörer
Ermöglicht die Kommunikation
mit der Türstation bzw. dem
Wandtelefon DP-4VR (Option)
11.) Lautsprecher
Gong ertönt 2x, wenn ein
Besucher die Ruftaste an der
Außeneinheit betätigt
12.) Monitor
5" Farb -TFT LCD
13.) Netzanschluss
Zum Anschluß des Gerätes
an das Stromnetz
14.) Anschlußklemmen
Für Kamera DRC-4CAN
15.) Anschlußklemmen (Option)
Für Gegensprechanlage
(Wandtelefon DP-4VR)
CDV-50
10
12
6
8
5
7
9
S1
S2
C A U T I O N
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION : TO REDUCE THE RISK OF ELECTRIC SHOCK, DO
NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE
PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE
PERSONEL.
13
14
15
1a
Technische Ausstattung
1.) Mikrofon
2.) Kameraobjektiv
1/4" CCD Farbe
3.) Lautsprecher
4.) Beleuchtetes Namensschild
Leuchtet, wenn Kamera aktiviert ist
1
5.) Abdeckklappe
2
Zum Verdecken der Befestigung
am Unterputzgehäuse
3
4
6.) Ruftaste
Löst Klingelzeichen aus und aktiviert
11
gleichzeitig die Kamera für ca. 80 sec.
(Bild erscheint auf dem Monitor)
7.) Anschlusskabel
Potenzialfreier Kontakt für Türöffner
8.) Horizontale und vertikale
Einstellmöglichkeit der Kamera
9.) Anschlußklemmen
Für die Verdrahtung mit dem
Monitor CDV-50
2.
Montage
2a
1
2
3
4
5
7
9
1
2
7
8
2b
DRC-4CAN
5
6
8
3
4
5
6
9
10
11
12
ca. 40 mm
ca. 98 mm
