1a

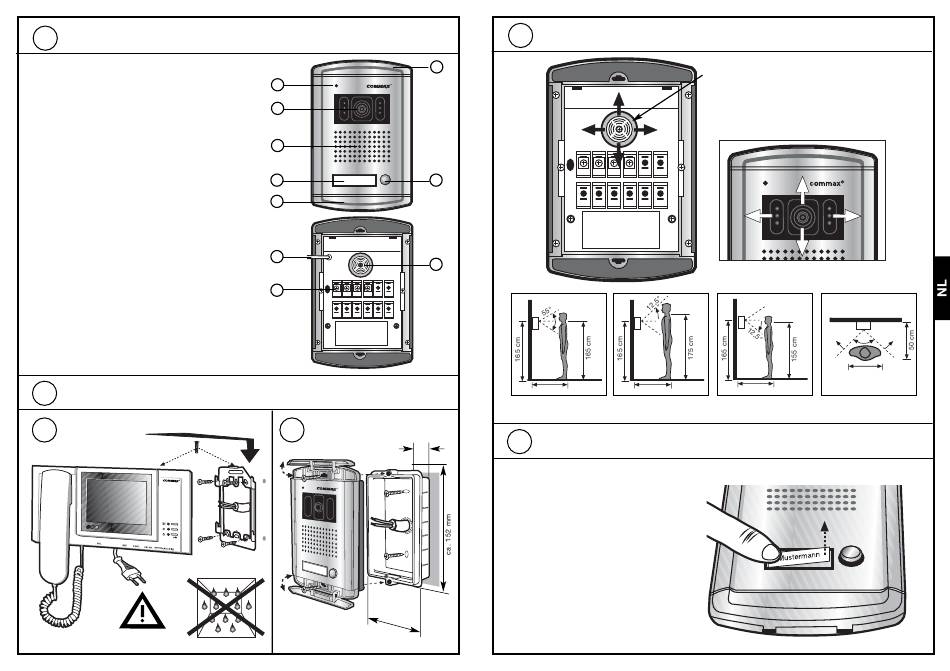

Technische uitrusting
1.) Microfoon
2.) Cameraobjectief
1/4" CCD kleur
3.) Luidspreker
4.) Verlichte naamplaat
Licht op wanneer de camera
geactiveerd is
5.) Afdekklep
Om de bevestiging van de inbouw
behuizing te bedekken
6.) Oproeptoets
Activeert de beltoon, en gelijktijdig de
camera gedurende ongeveer 80 sec.
(het beeld verschijnt op de monitor)
7.) Aansluitkabel
Potentiaalvrij contact voor deuropener
8.) Horizontale en verticale instel-
mogelijkheid van de camera
9.) Aansluitklemmen
Voor de bedrading met de monitor
CDV-50
2.
Montage
2a
DRC-4CAN
5
1
2
3
4
6
5
7
8
9
1
2
3
4
5
6
7
8
9
10
11
12
2b
ca. 40 mm
ca. 98 mm
3.
Instelling van de camera
1
2
3
4
5
6
7
8
9
10
11
12
50 cm
50 cm
Normale positie
Naar boven geneigd
4.
Afdekking van de naamplaat
De afdekking van de naamplaat kan
vervangen worden door de afdekking
zijdelings naar beneden te drukken.
Daarna moet de plastic afdekking
naar boven uitgetrokken worden.
Deze afdekking wordt in omgekeerde
volgorde aangebracht.
DRC-4CAN
Het objectief / het LED element kan
voor de aanpassing van de hoek van de
camera naar een bovenste, onderste of
zijdelingse positie gezwenkt worden.
68°
12,5°
12,5°
46 cm
50 cm
Naar beneden geneigd
Zijdelingse opname-
hoek
