5.2
Procédé de soudage MIG/MAG
5.2.1
Confection du guidage du fil
En usine, le raccord Euro est doté d'un tube de guidage pour torches de soudage avec gaine téflon car-
bone. L'utilisation d'une torche de soudage avec gaine spiralée nécessite un rééquipement !
•
Torche de soudage à gaine téflon carbone > à utiliser avec tube de guidage !
•
Torche de soudage à gaine spiralée > à utiliser avec tube capillaire !
Selon le diamètre et le type du fil à souder, il est nécessaire d'utiliser soit une gaine spiralée soit
une gaine téflon carbone présentant le diamètre intérieur approprié dans la torche de soudage !
Recommandation :
•
Pour souder des fils à souder durs non alliés (acier), utiliser une gaine spiralée en acier.
•
Pour souder des fils à souder durs hautement alliés (CrNi), utiliser une gaine spiralée en chrome-ni-
ckel.
•
Pour souder ou braser des fils à souder tendres hautement alliés ou des matériaux en aluminium, utili-
ser une gaine de guidage, par exemple une gaine plastique ou téflon.

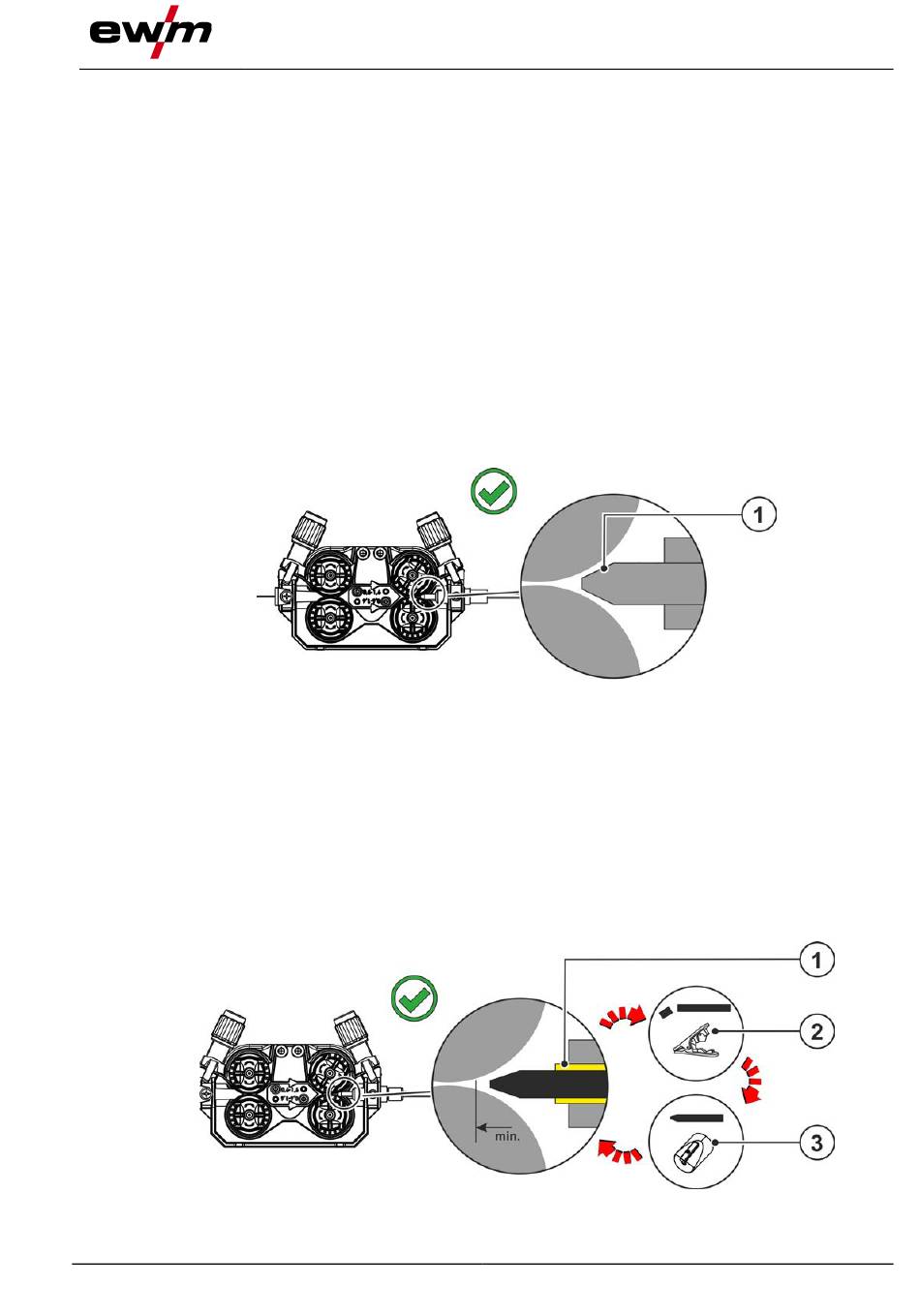

Préparation au raccordement des torches de soudage avec spirale de guidage :
•
Vérifiez le positionnement correct du raccord central du tube capillaire !
Préparation au raccordement des torches de soudage avec gaine fil :
•
Faire avancer le tube capillaire du côté du dévidoir en direction du raccord Euro et le sortir au niveau
de ce dernier.
•
Insérer le tube de guidage de la gaine fil en partant du raccord Euro.
•
Introduire avec précaution la prise centrale de la torche de soudage avec la gaine fil encore en sur-
longueur dans le raccord Euro et la visser avec un écrou-raccord.
•
Découper la gaine fil à l'aide d'un coupe-gaine fil > voir le chapitre 9 juste avant le galet.
•
Desserrer la prise centrale de la torche de soudage et la retirer.
•
Ébavurer proprement l'extrémité coupée de la gaine fil à l'aide d'un dispositif d'affûtage pour gaines
fil > voir le chapitre 9 et l'affûter.
099-005609-EW502
20.11.2020
Structure et fonctionnement
Illustration 5-13
Illustration 5-14
Procédé de soudage MIG/MAG
35
