r
etrait deS braquetteS de CôtéS en fonte

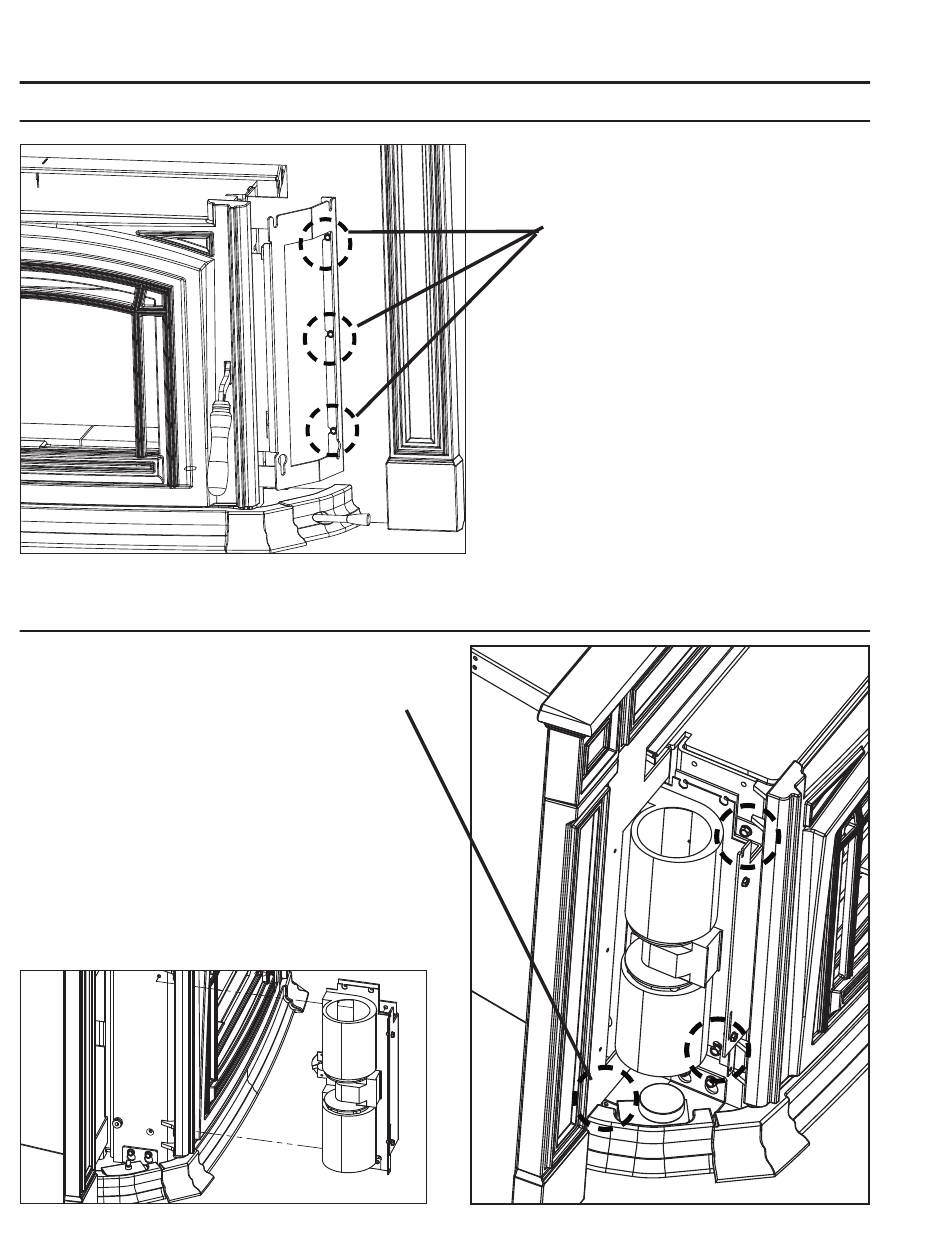

Figure 27: Boulons de la braquette de côté en fonte.
r
'
etrait de l
aSSemblage du ventilateur
1. Utilisez un coupe-fil ou des ciseaux afin de couper
soigneusement l'attache fils qui retient les fils à la
braquette.
2. Débranchez les raccordements du filage. Une
légère agitation aidera à détacher les connecteurs.
3. Retirez le cadrant du contrôle du ventilateur en le
soulevant vers le haut.
4. Utilisez une douille 3/8", pour enlever les deux
vis 1/4" retenant l'assemblage du ventilateur en
place. Avec les boulons enlevés, l'assemblage du
ventilateur est maintenant libéré et peut être retiré.
Figure 29: Assemblge du ventilateur
26
Désassemblage
enlevé.
:
1. Utilisez une douille 5/16"
pour enlever les 3 vis retenant la
braquette au panneau de contour.
2. Levez la braquette vers le haut et
enlevez là.
Figure 28: Retrait du ventilateur
