5.8 NAT/NAPT
Exemple

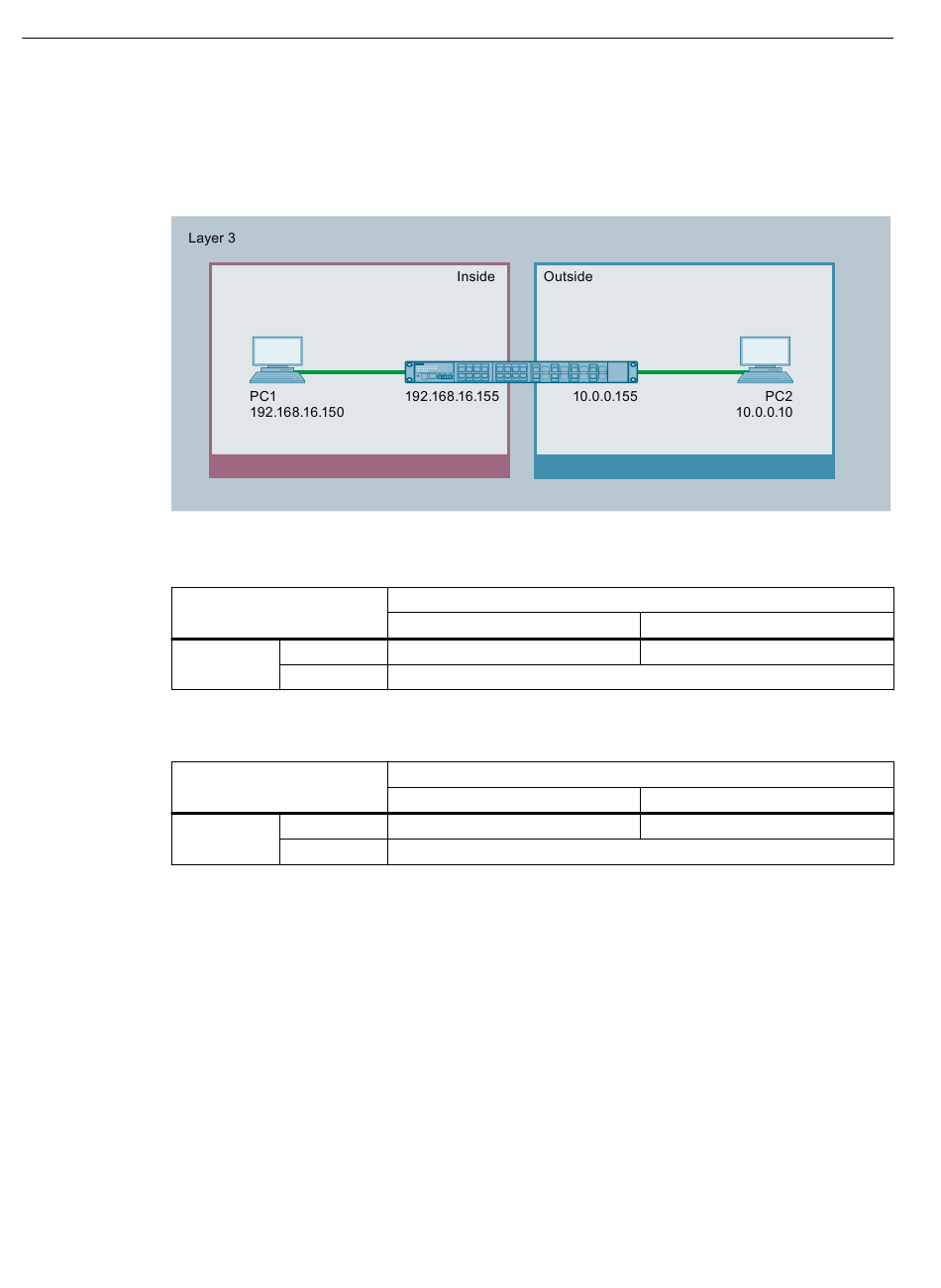

Dans notre exemple, deux sous-réseaux IP sont interconnectés par un commutateur IE. La
subdivision s'effectue par rapport à l'interface NAT 10.0.0.155. La communication entre le PC2
et le PC1 s'effectue via NAT/NAPT.
L'adresse IP effective du PC1 (Inside Lobal) fait l'objet d'une translation statique par NAT. Pour
le PC2, le PC1 est joignable à l'adresse Inside Global.
Position
L'adresse IP effective du PC1 (Inside Llocal) fait l'objet d'une translation par NAPT (Network
Address and Port Translation). Pour le PC2, le PC1 est joignable à l'adresse Inside Global.
Position
Capacité de calcul
La réception de paquets de l'appareil ne dépasse pas 300 paquets par seconde en raison de
la limitation de charge de la CPU. Ceci correspond à un débit binaire maximal de 1,7 Mbit/s.
Cette limitation de charge n'est pas valable par interface, mais d'une manière générale pour
tous les paquets transmis à la CPU.
La communication NAT passe en totalité par la CPU où elle fait concurrence à la
communication IP en direction de la CPU, WBM et Telnet notamment.
Veuillez noter que l'utilisation de NAT accapare une grande partie de la capacité de calcul. Il se
peut alors que l'accès via Telnet ou WBM soit ralenti.
88
VLAN X: 192.168.16.0/24
Local
Inside 192.168.16.150
Outside 10.0.0.10
Local
Inside 192.168.16.150:80
Outside 10.0.0.10:1660
SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management
VLAN Y: 10.0.0.0/24
Perspective
Global
10.0.0.7
Perspective
Global
10.0.0.7:80
Manuel de configuration, 03/2020, C79000-G8977-C360-09
