Configuration avec le Web Based Management
6.4 Le menu "System"
Description

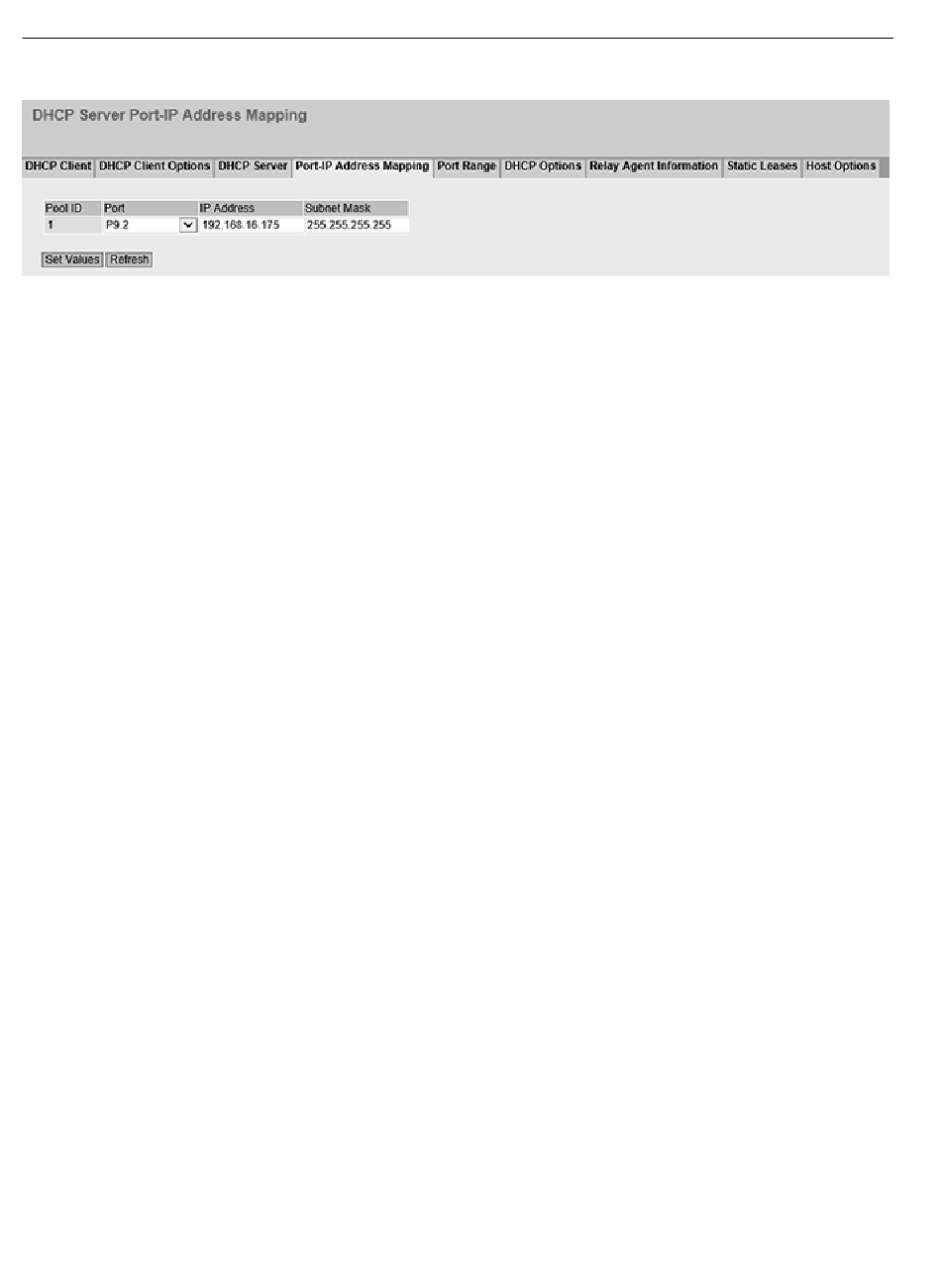

Le tableau se compose des colonnes suivantes :
● Pool ID
Affiche le numéro de la plage d'adresses IPv4. Une ligne est créée pour chaque plage
d'adresses.
● Port
Sélectionnez le paramètre dans la zone de liste déroulante. Vous disposez des options
suivantes :
– Px.y
– Not Selected
● IP Address
Entrez une adresse IPv4.
Dans l'onglet "DHCP Server", les champs "Lower IP Address" et "Upper IP Address" sont
remplis en conséquence.
● Subnet Maks
Entrez un masque de sous-réseau approprié.
Dans l'onglet "DHCP Server" le champ "Subnet" est renseigné en conséquence.
Marche à suivre
Affectation d'un port à une adresse IP
1. Sélectionnez le port voulu.
2. Entrez l'adresse IPv4 et le masque de sous-réseau.
3. Cliquez sur le bouton "Set Values".
Dans l'onglet "Port Range", seul le port sélectionné est activé pour la plage d'adresses
correspondante.
Dans l'onglet "DHCP Server", les champs "Subnet", "Lower IP Address" et "Upper IP
Address" sont remplis en conséquence pour la plage d'adresses DHCP correspondante.
188
Spécifiez les ports par lesquels seront attribuées les adresses IPv4. Vous ne pouvez
sélectionner que des ports qui se trouve dans les VLAN correspondant.
Si vous sélectionnez un port, ce port sera le seul à être encore activé dans l'onglet "Port
Range".
Avec ce paramétrage, aucun port ou plus d'un port sont sélectionnés dans l'onglet "Port
Range".
Si vous choisissez le paramètre "Not Selected", tous les ports de l'onglet "Port Range"
sont désactivés.
