Configuration avec le Web Based Management
6.5 Le menu "Couche 2"

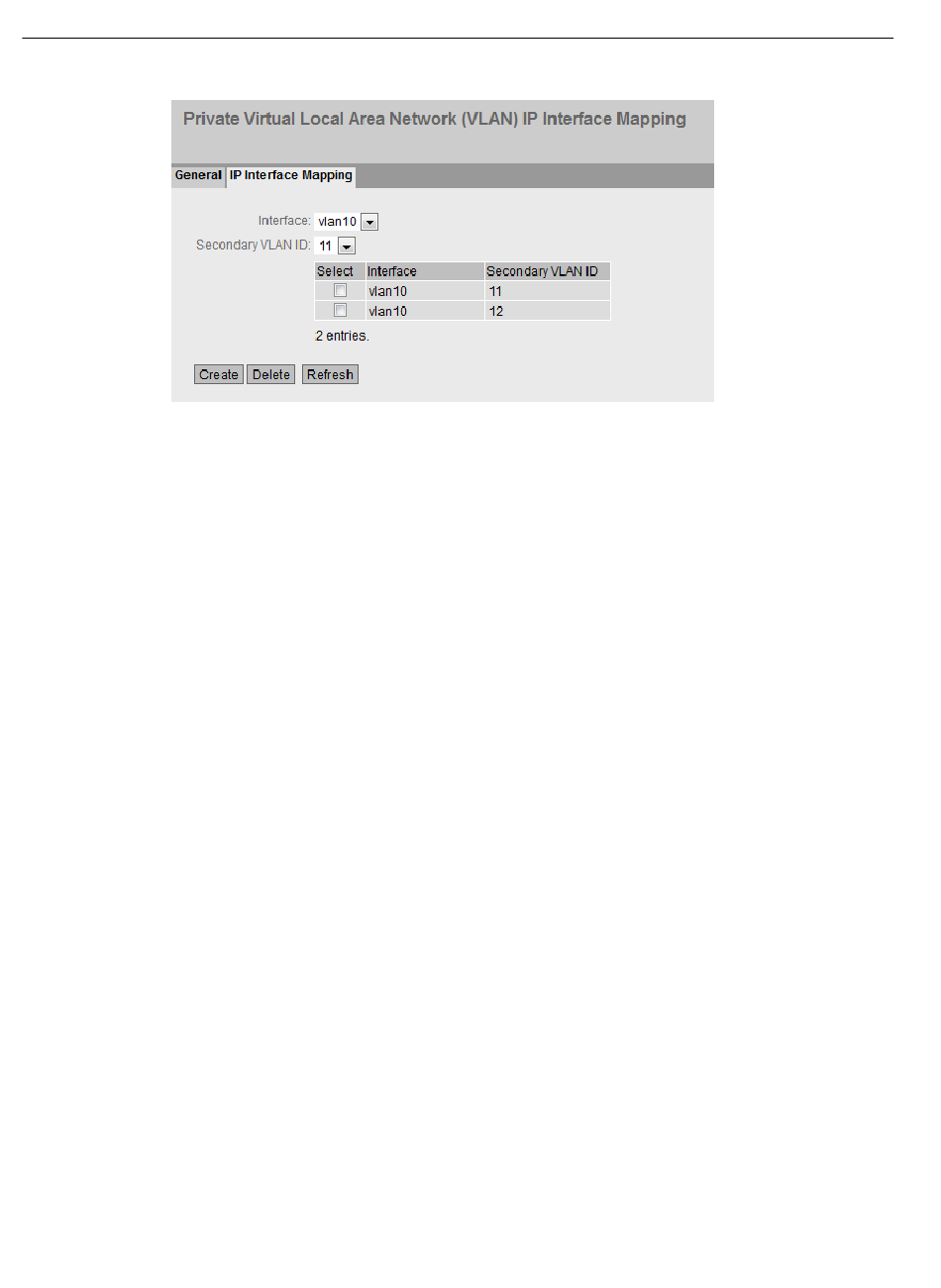

Description des champs affichés
La page contient les champs suivants :
● Interface
Sélectionnez le Primary PVLAN avec une interface IP.
● Secondary VLAN ID
Sélectionnez un Secondary VLAN ID à partir duquel l'interface IP du Primary PVLAN sera
joignable.
Le tableau se compose des colonnes suivantes :
● Select
Sélectionnez la ligne que vous voulez supprimer.
● Interface
Affiche l'interface IP.
● Secondary VLAN ID
Affiche le Secondary VLAN ID du Secondary PVLAN à partir duquel l'interface IP du Primary
PVLAN est joignable.
Marche à suivre pour la configuration
1. Créez une interface IP pour le Primary PVLAN.
2. Sélectionnez le Primary PVLAN avec une interface IP.
3. Sélectionnez un Secondary PVLAN.
4. Cliquez sur le bouton "Create".
