● Common Agent Interface
Le Relay Agent utilise l'adresse IP de l'interface sélectionnée ici comme adresse source
(giaddr) dans les requêtes DHCP.
● Server IP Address
Entrez l'adresse IPv4 du serveur DHCP.
Le tableau se compose des colonnes suivantes :
● Select
Sélectionnez la ligne que vous voulez supprimer.
● Server IP Address
Affiche l'adresse IPv4 du serveur DHCP.
Marche à suivre pour la configuration
1. Entrez dans le champ de saisie "Server IP Address" l'adresse IPv4 du serveur DHCP.
2. Cliquez sur le bouton "Create". Une nouvelle entrée est créée dans le tableau.
3. Cochez la case "DHCP Relay Agent".
4. Cochez la case "Send Option 82".
5. Cliquez sur le bouton "Set Values".

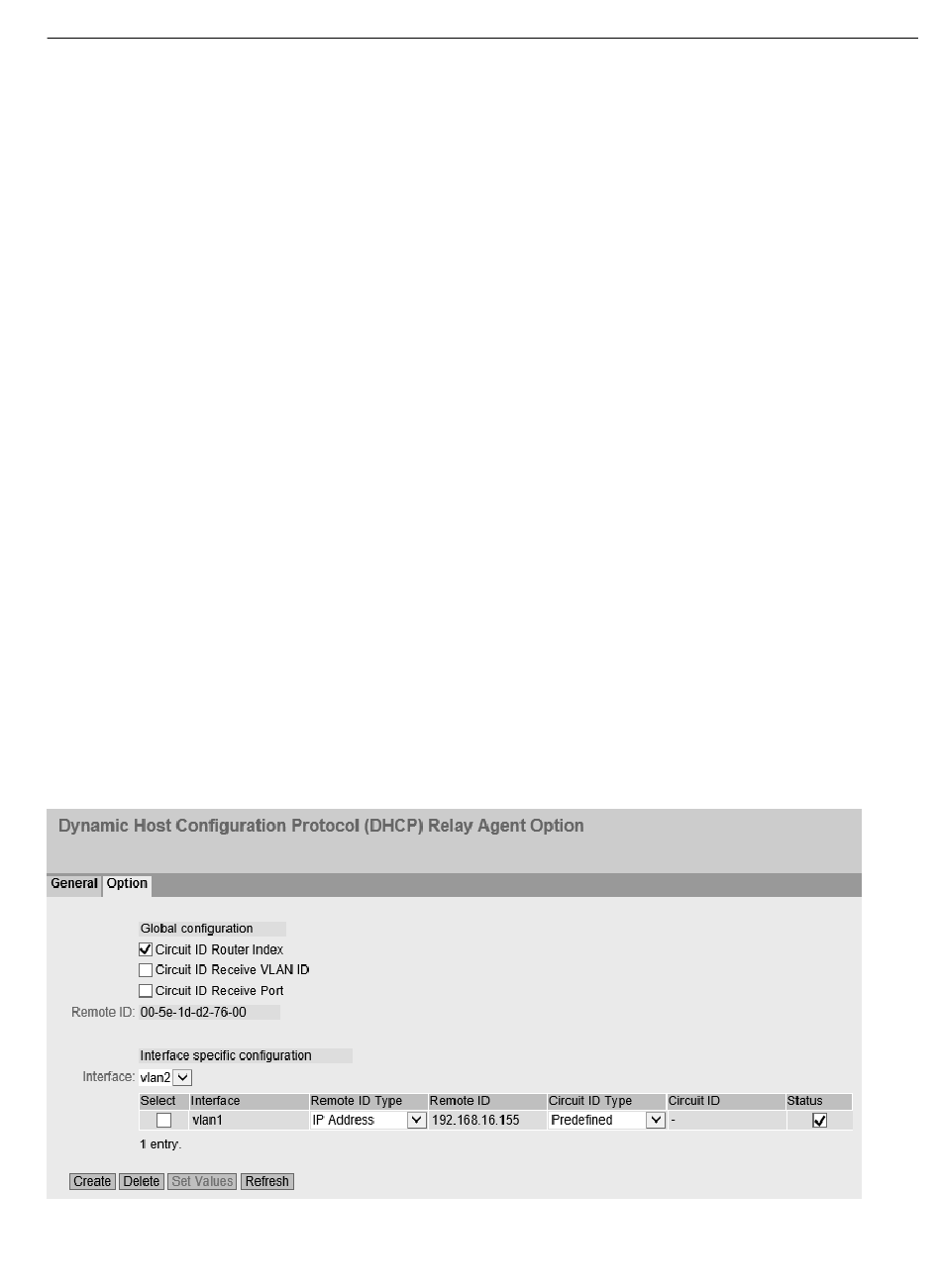

6.6.2.2 Option
Paramètres du DHCP Relay Agent
Sur cette page, vous pouvez définir les paramètres du serveur DHCP, p. ex. l'ID du circuit.
L'ID du circuit décrit l'origine de la requête DHCP, p. ex. le port qui a reçu la requête DHCP.
Les serveurs DHCP sont définis dans l'onglet "General".
SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management
Manuel de configuration, 03/2020, C79000-G8977-C360-09
Configuration avec le Web Based Management
6.6 Le menu "Layer 3"
359
