Applications
PROFINET fait appel à LLDP pour le diagnostic de topologie. LLDP est activé par défaut pour
tous les ports, c.-à-d. que des télégrammes LLDP sont émis et reçus sur tous les ports. Cette
fonction permet d'activer ou de désactiver l'émission et/ou la réception par port.

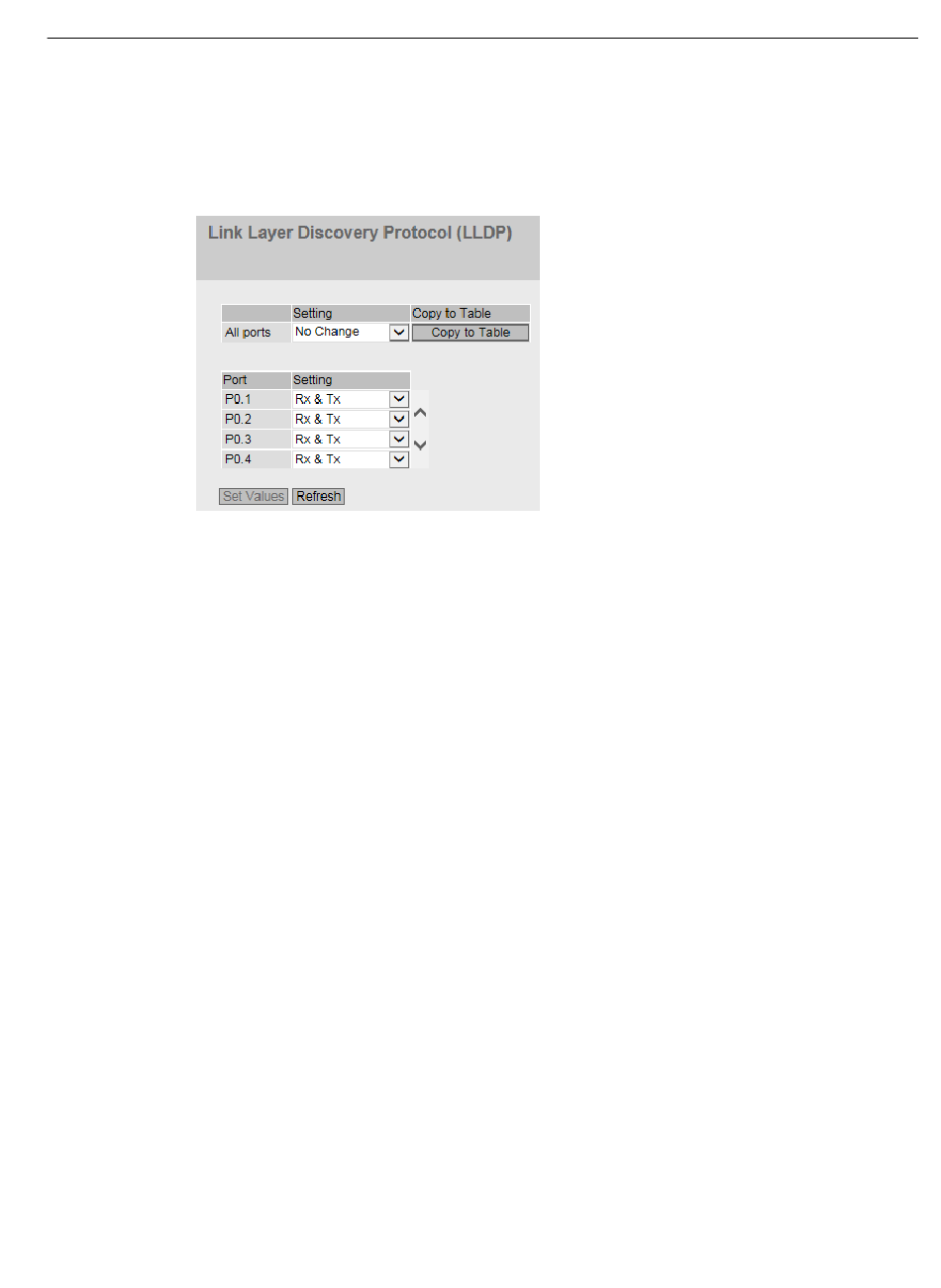

Description des champs affichés
Le tableau 1 se compose des colonnes suivantes :
● 1ère colonne
Indique que les paramètres sont valables pour tous les ports.
● Setting
Sélectionnez le paramètre dans la zone de liste déroulante. Si "No Change" a été
sélectionné, l'entrée du tableau 2 reste inchangée.
● Copy to Table
Si vous cliquez sur le bouton, le paramétrage est appliqué à tous les ports du tableau 2.
Le tableau 2 se compose des colonnes suivantes :
● Port
Affiche les ports disponibles. La désignation du port se compose du numéro de module et
du numéro de port, c.-à-d. que port 0.1 signifie module 0, port 1.
● Setting
Spécifiez dans la zone de liste déroulante si le port doit émettre ou recevoir des
télégrammes LLDP. Vous disposez des options suivantes :
– Rx
– TX
– Rx & Tx
– "-" (Désactivé)
SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management
Manuel de configuration, 03/2020, C79000-G8977-C360-09
Ce port peut uniquement recevoir des télégrammes LLDP.
Ce port peut uniquement envoyer des télégrammes LLDP.
Ce port peut recevoir et envoyer des télégrammes LLDP.
Ce port ne peut ni recevoir ni envoyer de télégrammes LLDP.
Configuration avec le Web Based Management
6.5 Le menu "Couche 2"
