Connexion à un module XENPAK
Ne retirez pas les bouchons en caoutchouc des ports de module XENPAK ni les protections en
Avertissement
caoutchouc du câble à fibre optique avant d'être prêt à connecter le câble. Les bouchons et les protections
protègent les ports de module XENPAK et les câbles de toute contamination ainsi que de la lumière
ambiante.
Retirez les bouchons en caoutchouc des ports de module XENPAK et du câble à fibre optique, puis
Étape 1
mettez-les de côté pour une utilisation ultérieure.
Alignez le connecteur SC du câble à fibre optique avec le connecteur du module XENPAK de sorte que
Étape 2
la transmission (TX) au niveau du câble soit en contact avec la réception (RX) au niveau du connecteur
du module XENPAK et de sorte que RX au niveau du câble soit en contact avec TX au niveau du module
XENPAK.
Insérez le connecteur du câble à fibre optique dans les ports du module XENPAK (reportez-vous à la
Étape 3
Figure
Insérez l'autre extrémité du câble dans le réceptacle à fibre optique d'un appareil cible.
Étape 4
Étape 5
Observez la DEL d'indication d'état du port du module XENPAK.
La DEL devient verte lorsque le commutateur et l'appareil cible ont établi une liaison.
•
•
La DEL devient orange pendant que le protocole STP détecte la topologie du réseau et recherche
des boucles. Ce processus prend environ 30 secondes, puis la DEL du port devient verte.
•
Si la DEL est éteinte, cela peut signifier que l'appareil cible est éteint ou qu'il y a un problème avec
le câble ou l'adaptateur installé dans l'appareil cible. Reportez-vous au
pour obtenir les solutions aux problèmes de câblage.
Figure 2-58
1
Connecteur SC
Le cas échéant, reconfigurez et redémarrez le commutateur ou l'appareil cible.
Étape 6
Guide d'installation matérielle du commutateur Catalyst 3750
2-46
2-58).

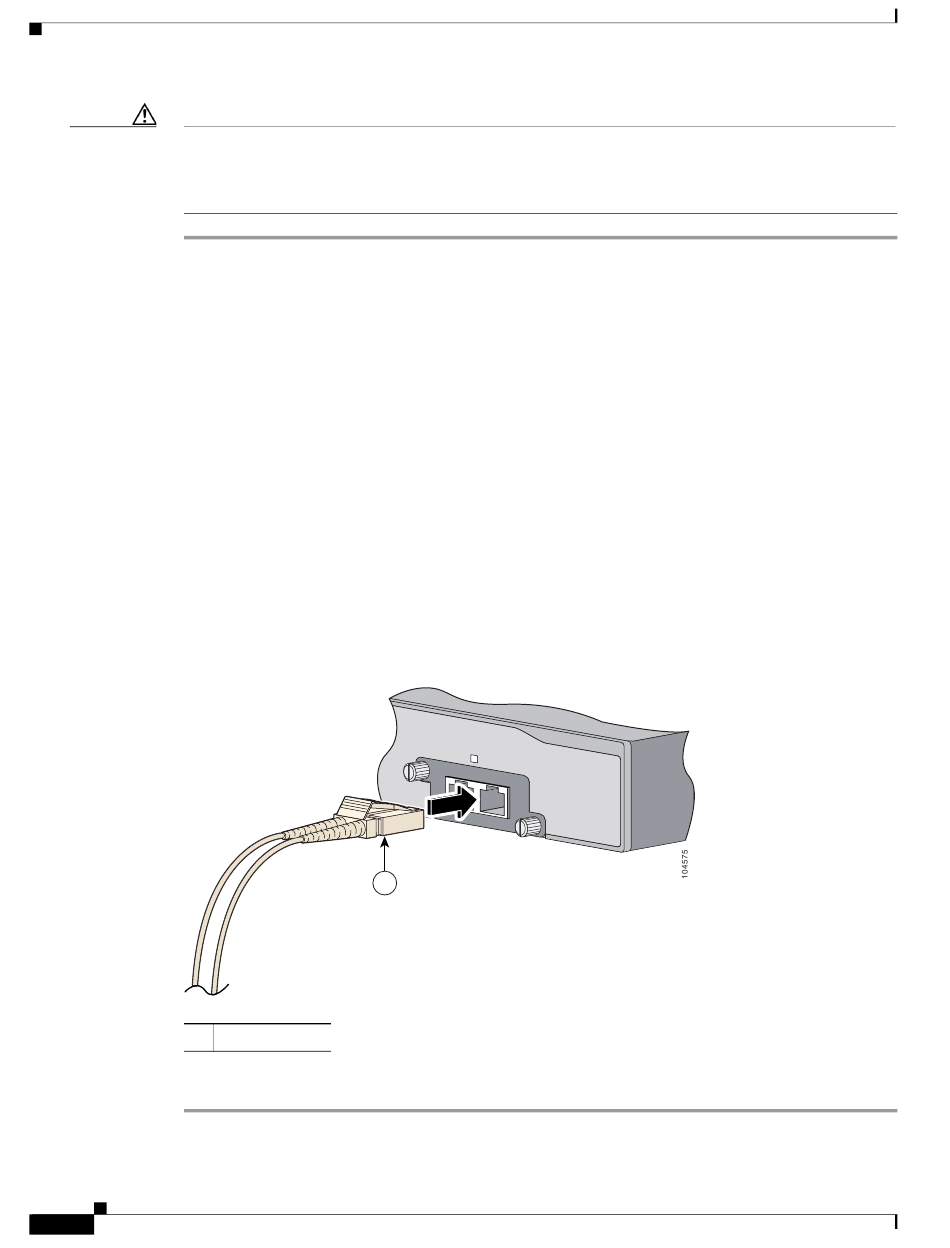

Connexion à un port de module XENPAK
1
C a ta ly s t 3
7 5 0
s e ri e s
1
T X
R X
Chapitre 2
Installation du commutateur
Chapitre 3, « Dépannage »
OL-22725-01
