Installation du commutateur
L'orientation et le type des supports à utiliser dépendent de la taille de bâti que vous souhaitez fixer (bâti
19 pouces, bâti 23 pouces, bâti 24 pouces ou bâti ETSI (European Telecommunications Standards
Institute, Institut européen des normes de télécommunication)). La
supports.

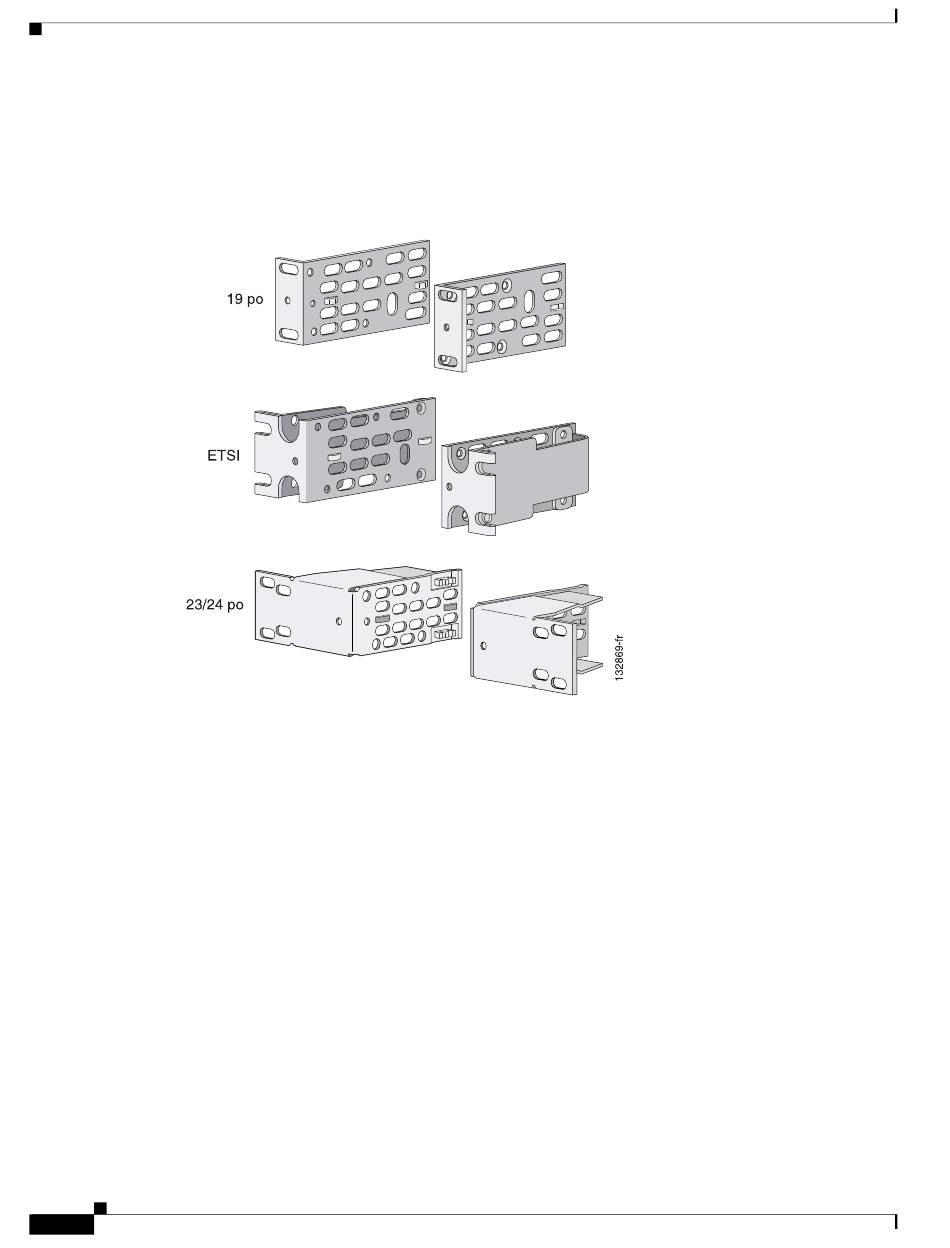

Figure 2-23
•
•
•
•
Fixation des supports pour les bâtis 19 pouces et les racks Telco 19 pouces
Cette section montre comment fixer les supports pour les bâtis 19 pouces de la
Figure
commutateur. Suivez les mêmes étapes pour fixer le second support sur le côté opposé.
Guide d'installation matérielle du commutateur Catalyst 3750
2-20
Supports de montage sur bâti
Pour les bâtis 19 pouces, utilisez la référence 700-21419-XX et reportez-vous à la section
des supports pour les bâtis 19 pouces et les racks Telco 19 pouces, à la page
Pour les bâtis 23 pouces, utilisez la référence 700-21646-XX et reportez-vous à la section
des supports pour les bâtis 23 pouces, à la page
Pour les bâtis 24 pouces, utilisez la référence 700-12398-XX et reportez-vous à la section
des supports pour les bâtis 24 pouces et les bâtis Telco 24 pouces, à la page
Pour les bâtis ETSI, utilisez la référence 700-19781XX et reportez-vous à la section
supports pour les bâtis ETSI, à la page
2-27. Ces illustrations montrent comment fixer chaque type de support sur un côté du
Chapitre 2
Figure 2-23
2-22.
2-24.
Installation du commutateur
présente les options des
Fixation
2-20.
Fixation
Fixation
2-23.
Fixation des
Figure 2-24 à la
